平行坐标图

输入数据​

二维数组
[["设计点ID", "D", "F", "cost(SSE)"], [1,0.3,0.3,5.669], [2, -0.62,0.34,3.218], [3, 0.334,0.4,4.39], [4, 0.85,0.45,3.45], [5, 0.5,0.5,2.42], [6, 0.55,0.75,3.98], [7, 0.23,0.34,3.45], [8, 0.125,0.5,0.512]]

输出数据​

点击图表中的线，输出桩输出被选中线上所有点数据

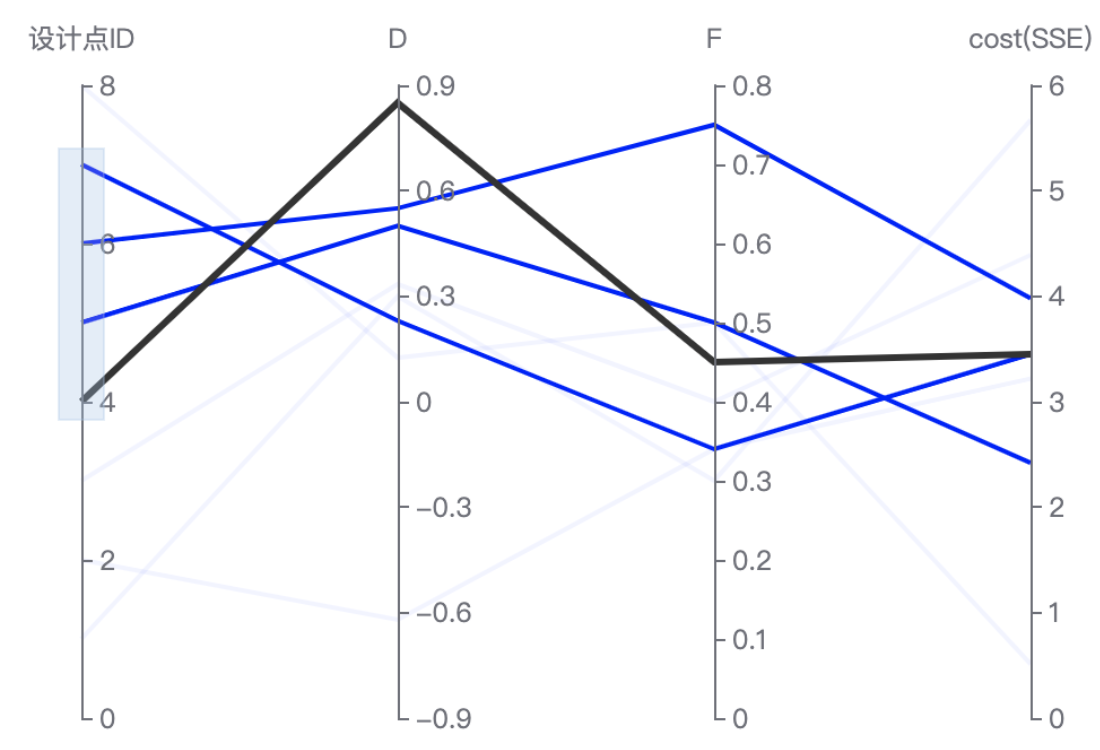

如图，点击线条，线条高亮为黑色，输出桩输出[4, 0.85, 0.45, 3.45] image.png

操作​

  • 鼠标移动至某一坐标轴，当鼠标变成 “ + ”时点击上下拖动，即可对当前坐标轴选择范围


  • 当坐标轴已选中范围，可对选中区域点击上下拖动
  • 点击坐标轴名称，即可清空当前轴选中范围

image.png 点击设计点ID后：image.png

配置项名称说明：​

容器边距(左，上，右，下)​

属性值

  1. 可以为单个数字或百分比数，此时左，上，右，下4个边距均为该值。如图，该配置左，上，右，下4个边距均为5%


  2. 用分号分割4个值，每个值均可为数字或百分比数，如图，该配置左边距为5px，上边距为10%，右边距为5%，下边距为5px

image.png 00d021a1-49cc-4232-a2b7-177df1cefeae.png

布局方式​

image.png image.pngimage.png

线条颜色(可设计)​

  • 当可行设计列名索引有数据时，列值为true时，显示该设置颜色
  • 可行设计列名索引无值时，显示该设置颜色


image.png​

线条颜色(不可设计)​

当可行设计列名索引有数据时，列值为false时，显示该设置颜色 image.png image.png

未选中线条透明度​

不在选择范围内显示的线条透明度，属性值越小颜色越淡 image.png 属性类型：数值
范围：0～1 image.png

高亮线条(可设计)​

鼠标移入或点击线条，线条会高亮，如图黑色线条为高亮 image.png 可设置高亮线条宽度及颜色 image.png

隐藏列(逗号分割)​

配置页面增加“隐藏某列数据”，前面板组件输出依然输出所有列的数据，

  1. 支持隐藏多列数据，如"design_id, COST"将在显示中隐藏两列
  2. 可以为空，即显示所有数据列
  3. 默认值"design_id"即隐藏"design_id"列

image.png 如图：design_id列隐藏 image.png

可行设计列名索引​

指定判断是否为可行设计的列名
传入的数据表数据不包含“可行设计列名”所指定的列名（如"feasible"列）或用户清空了“可行设计列名”设置的值，即所有列都默认为可行的设计
可行设计列名”对应的列值为true或false。true为可行的设计（线条颜色(可设计)），false为不可行的设计（线条颜色(不可设计)） image.png

是否显示图例​

选中显示图例
不选中隐藏图例
图例：image.png image.png

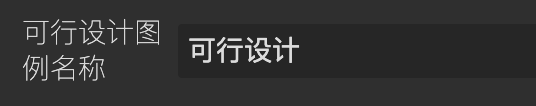

可行设计图例名称​

image.png image.png

不可行设计图例名称​

image.png image.png
