入门示例-学生管理搭建

基础版​

新建应用​

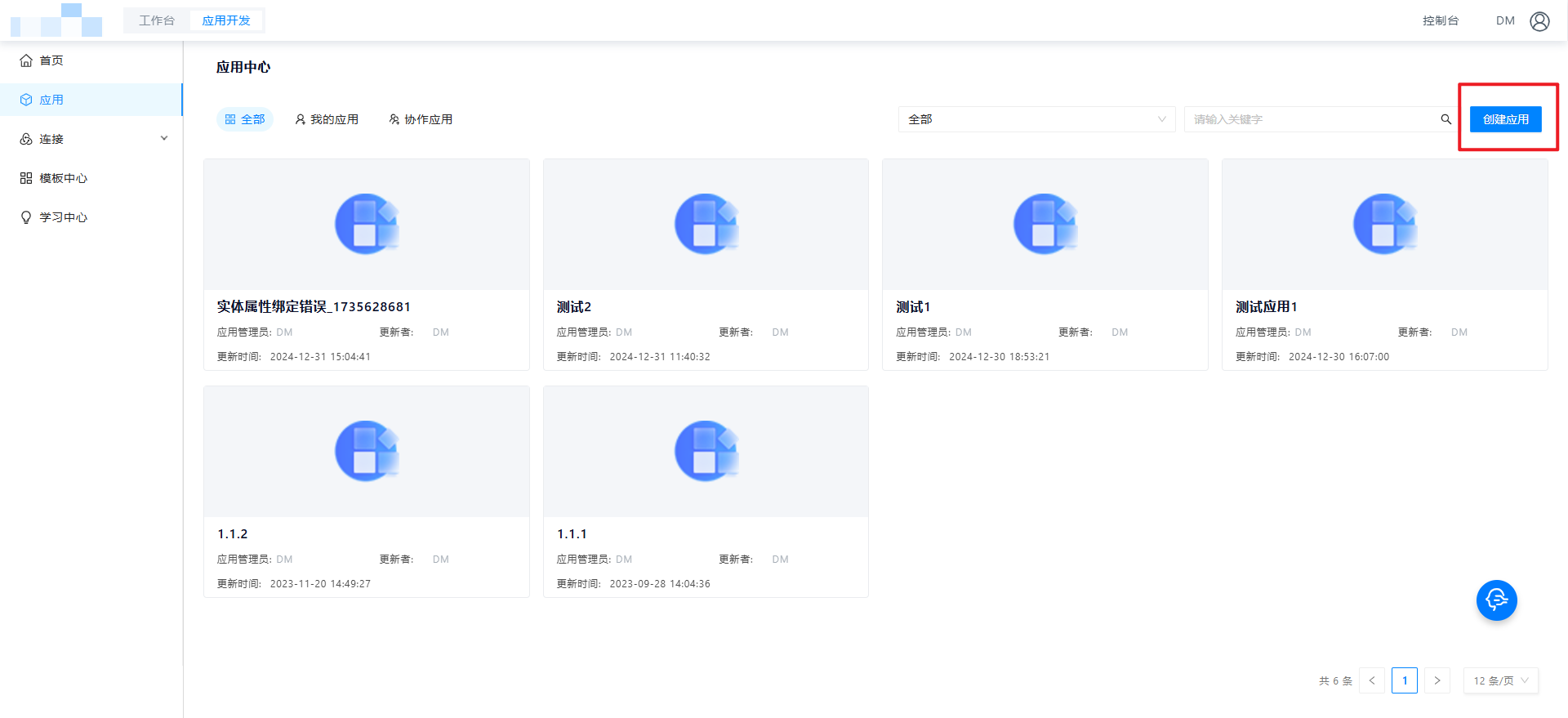

  1. 点击创建应用按钮（如果没有创建应用的按钮，请检查左上角是否切换到了应用开发模式，切换后仍不能创建应用，请联系企业空间的管理员授权【创建人员】角色后可以创建）

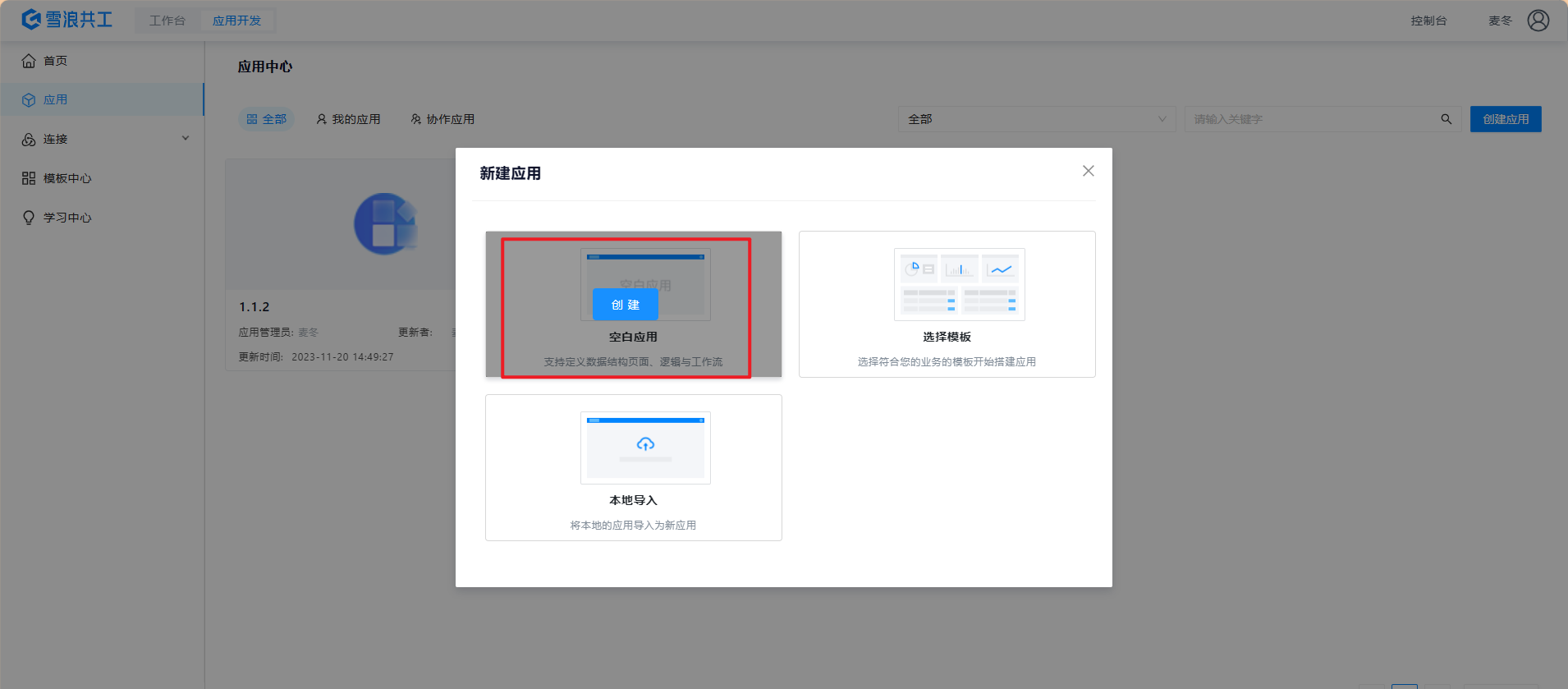

  1. 选择新建空白应用

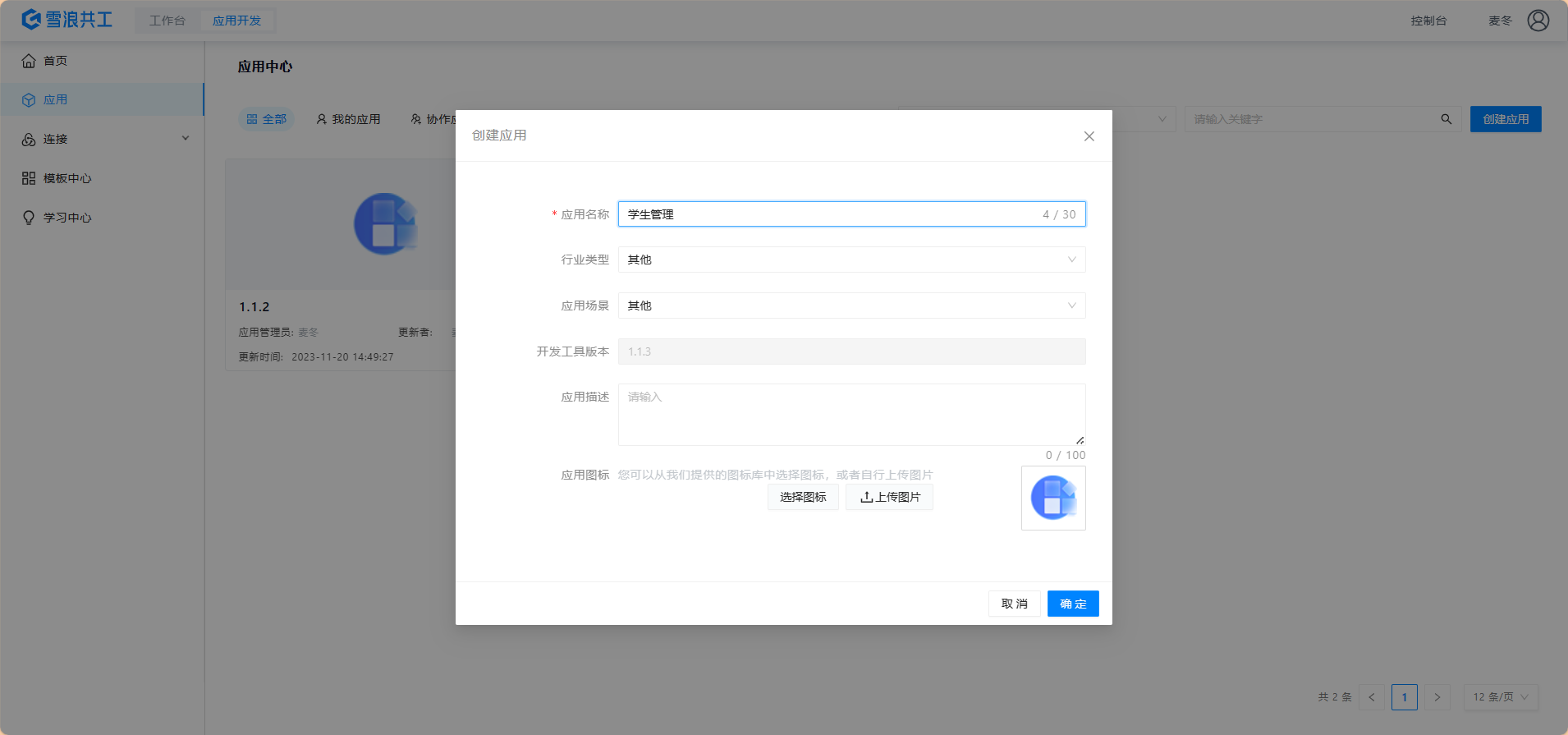

  1. 填写应用名称后点击创建

新建模组​

可使用默认模组或创建新的模组

tips：平台管理模组是针对复杂登录场景的预置资源，此处我们不需要，可删掉

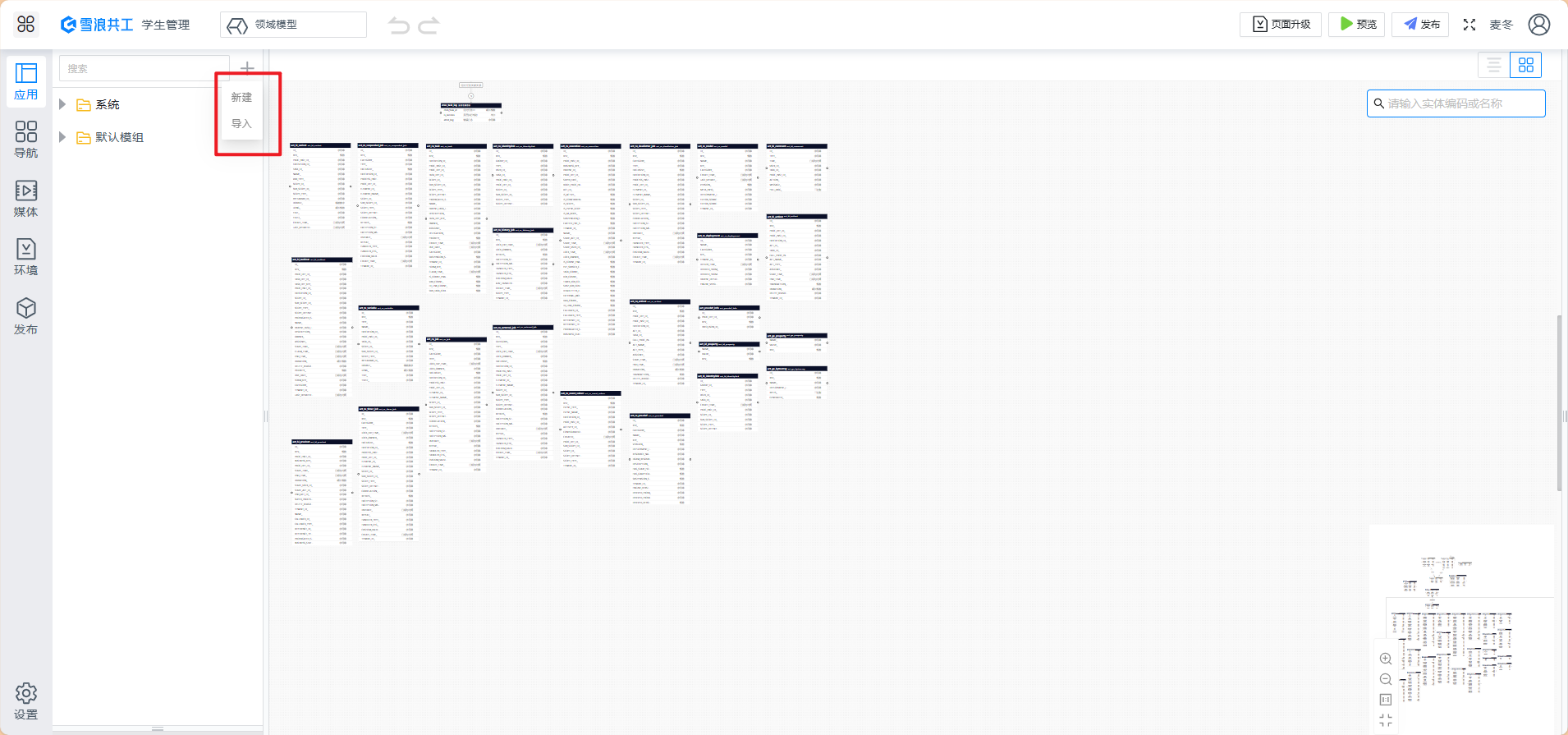

  1. 点击左上角"+"号后点击新建

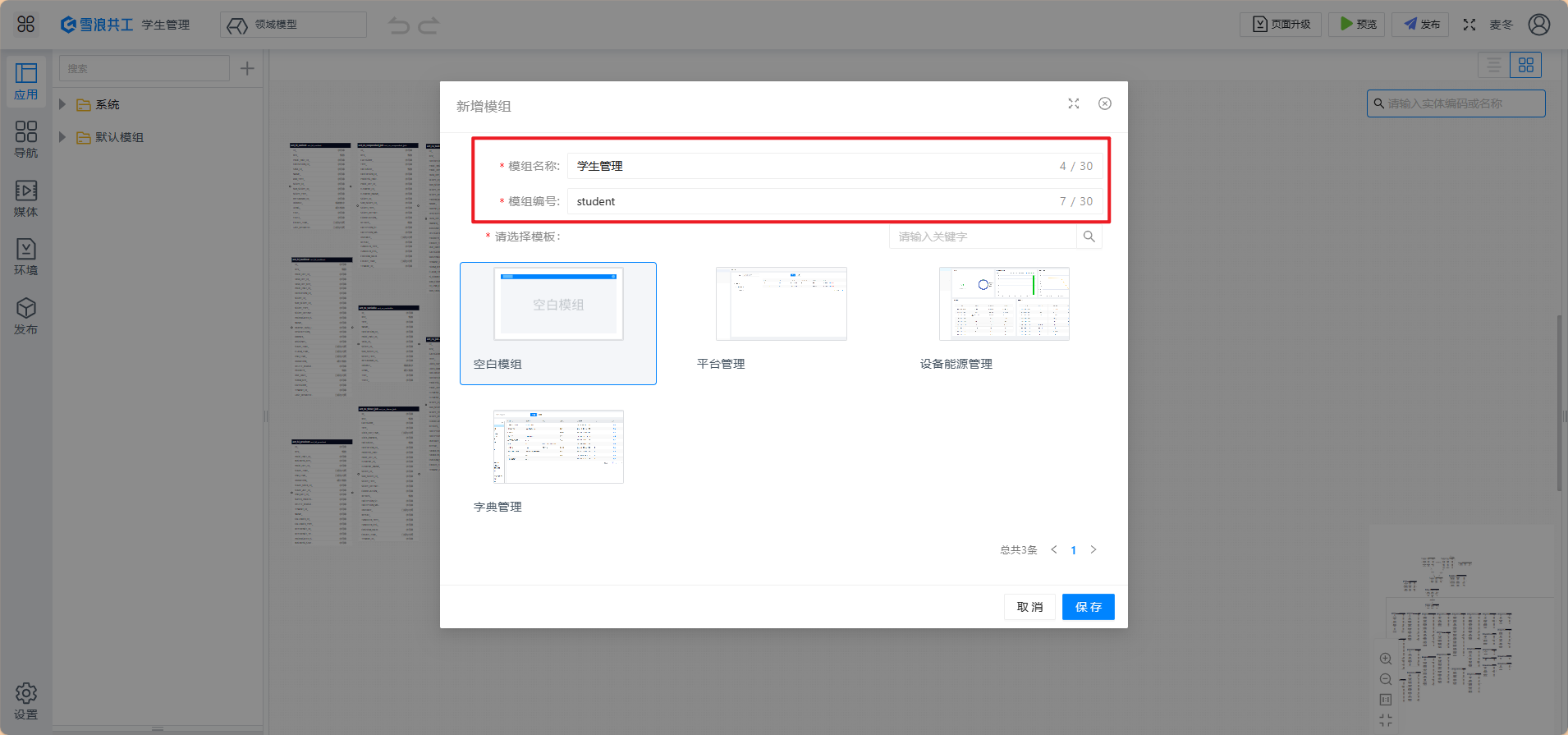

  1. 填写模组名称和模组编号，选择创建空模组，点击保存。

领域模型​

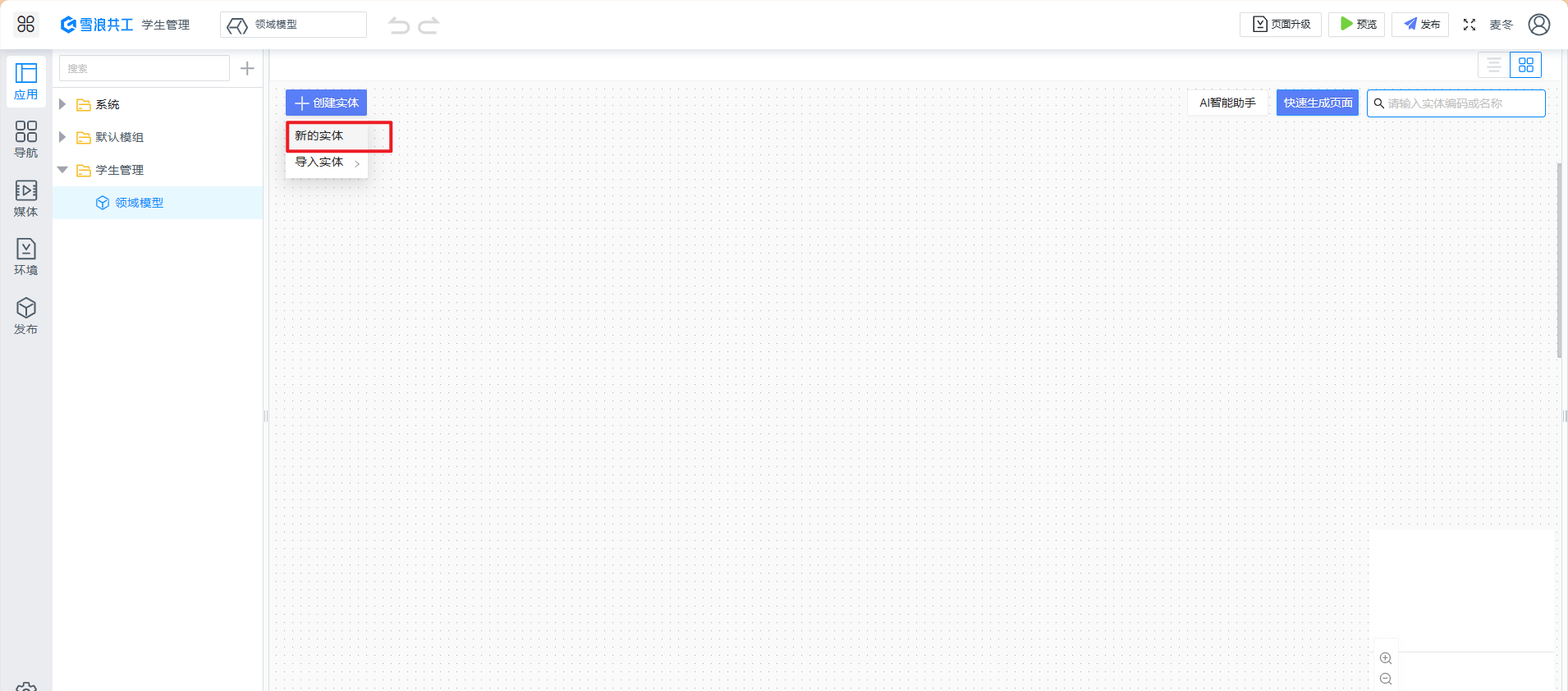

  1. 点击创建实体后点击新的实体

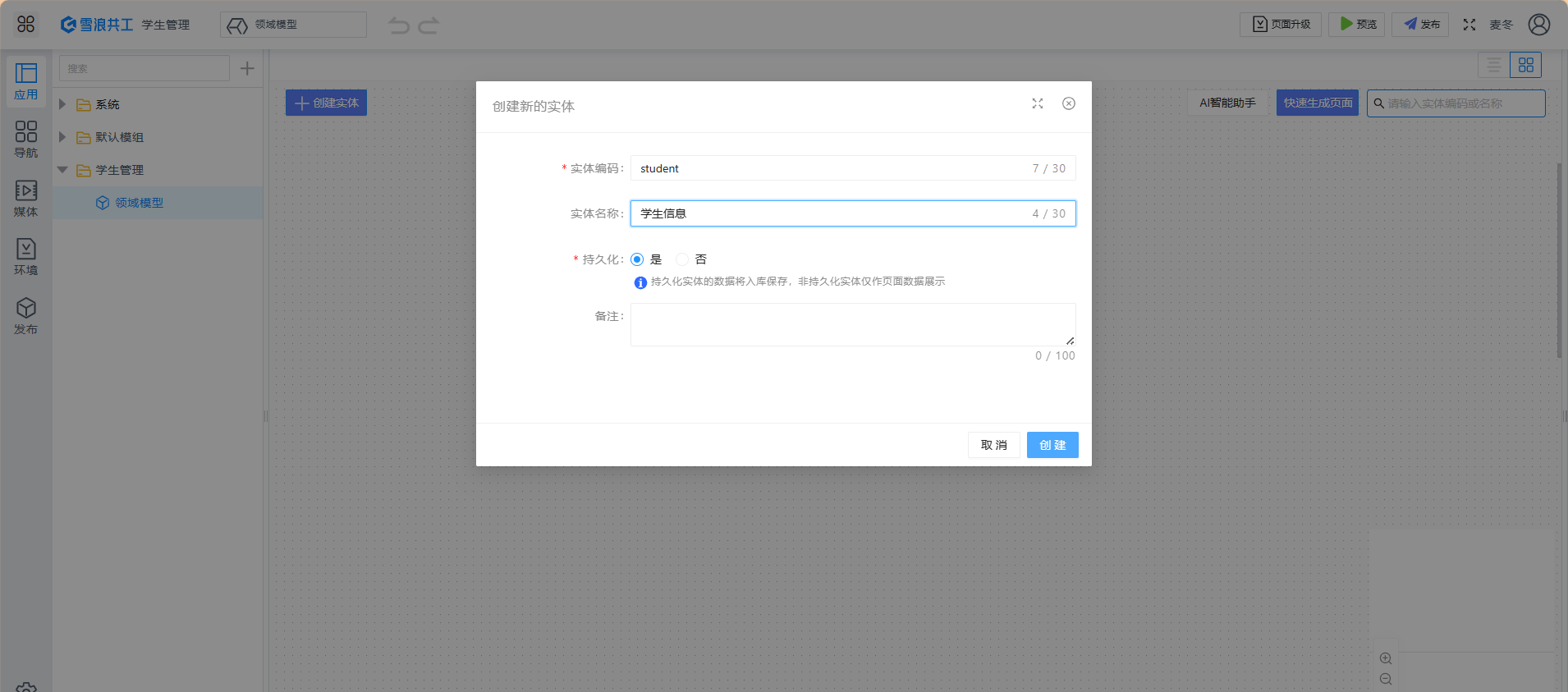

  1. 填写实体名称和实体编码，点击创建

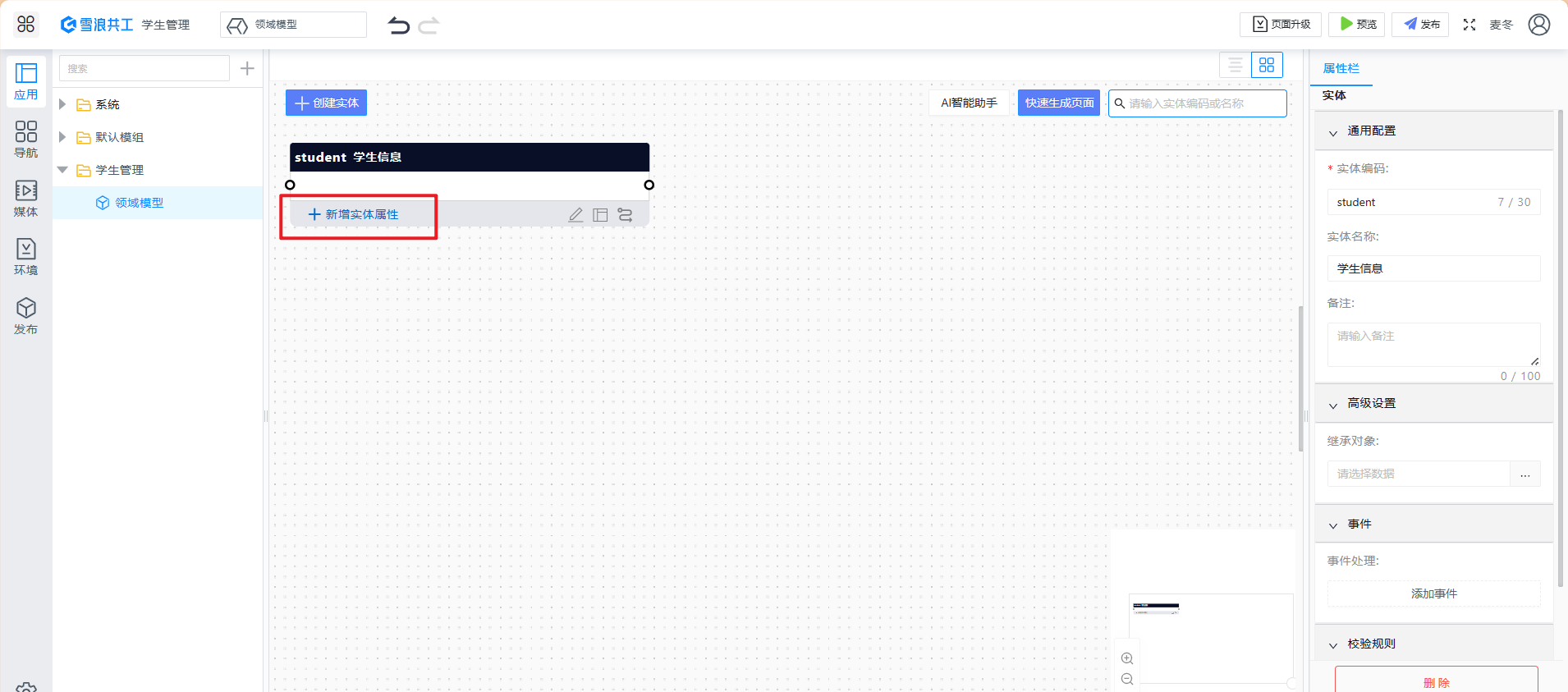

  1. 创建后领域模型中会有创建的学生实体，点击新增实体属性

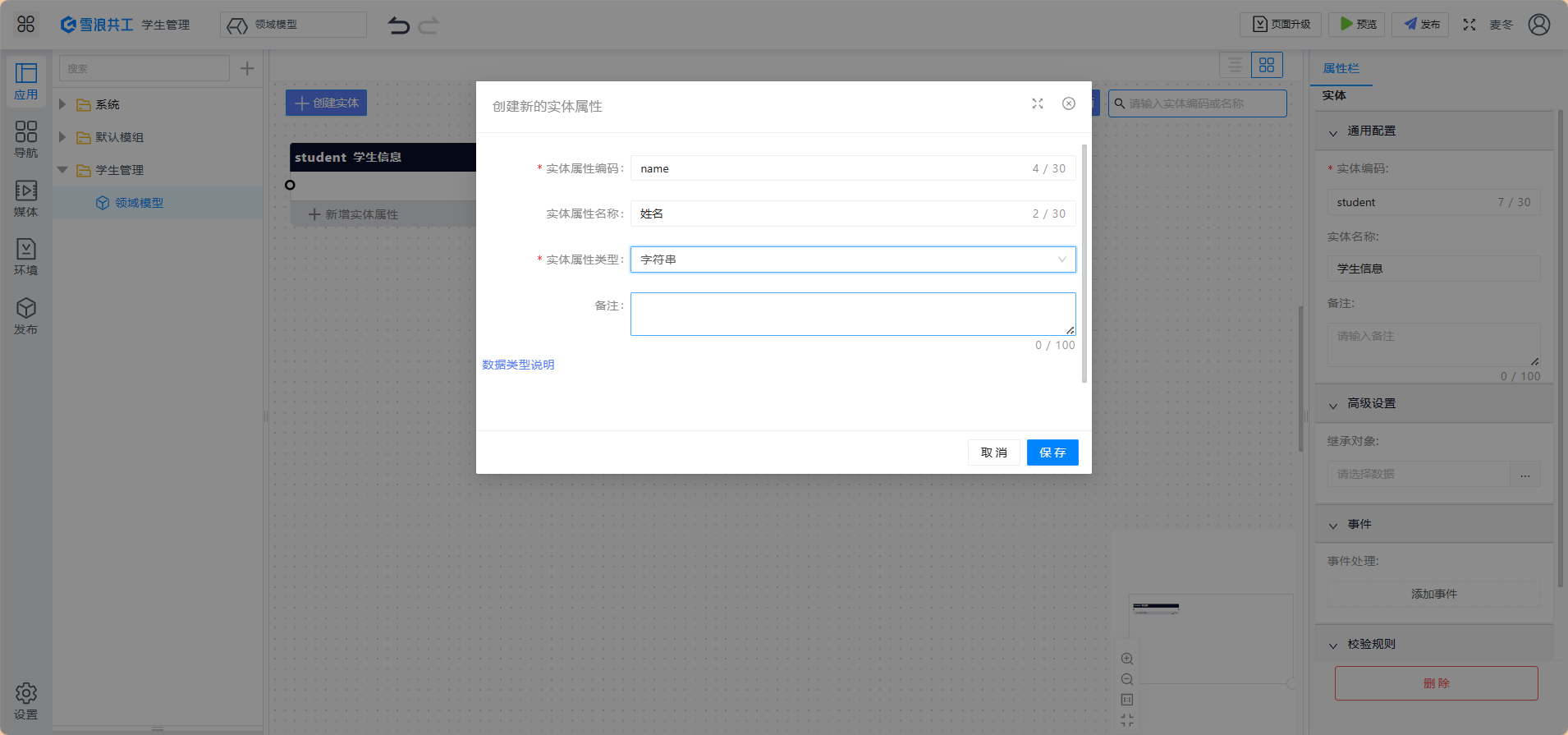

  1. 填写实体属性编码、实体属性名称，以及选择实体属性类型

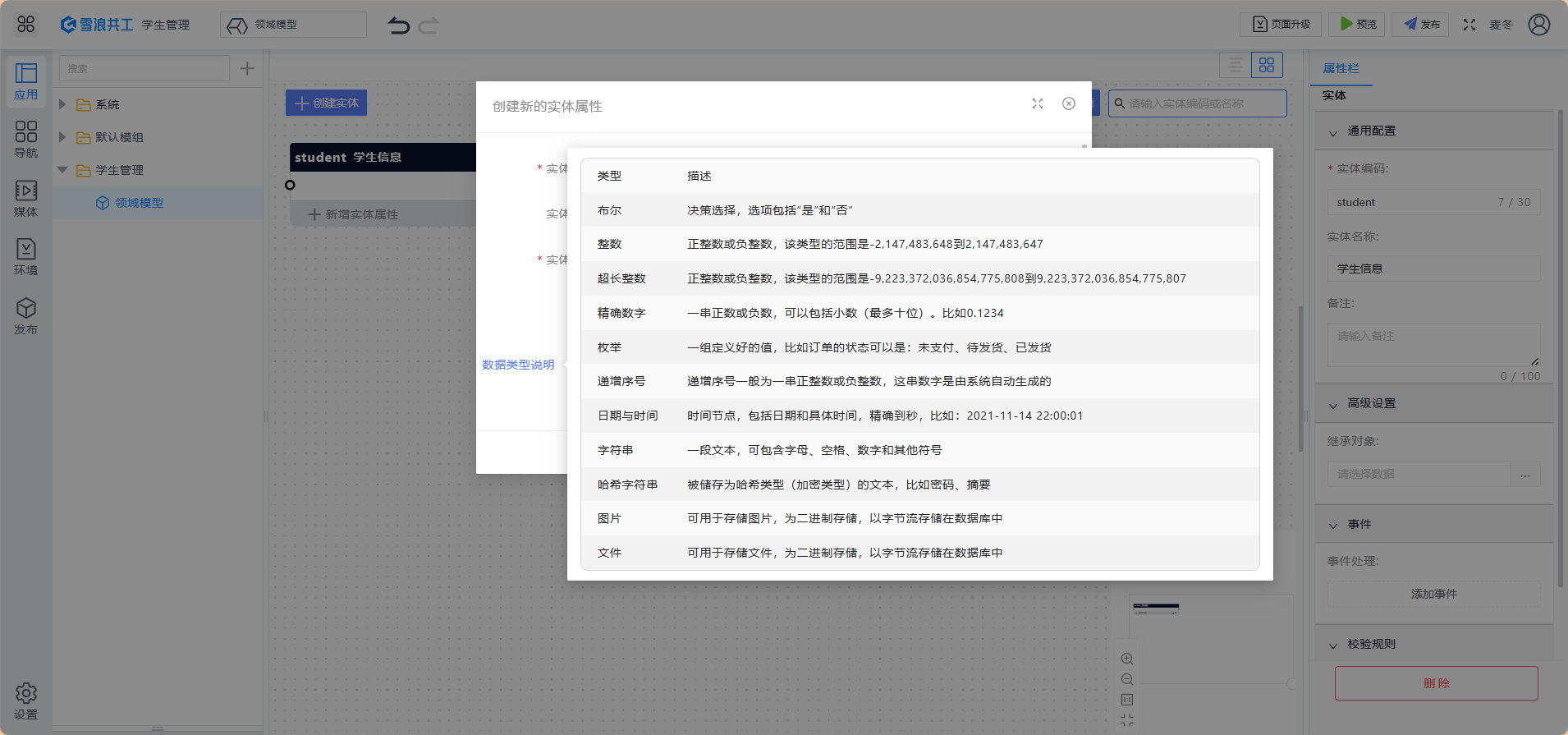

选择数据类型的时候要根据实体类型选择合适的类型

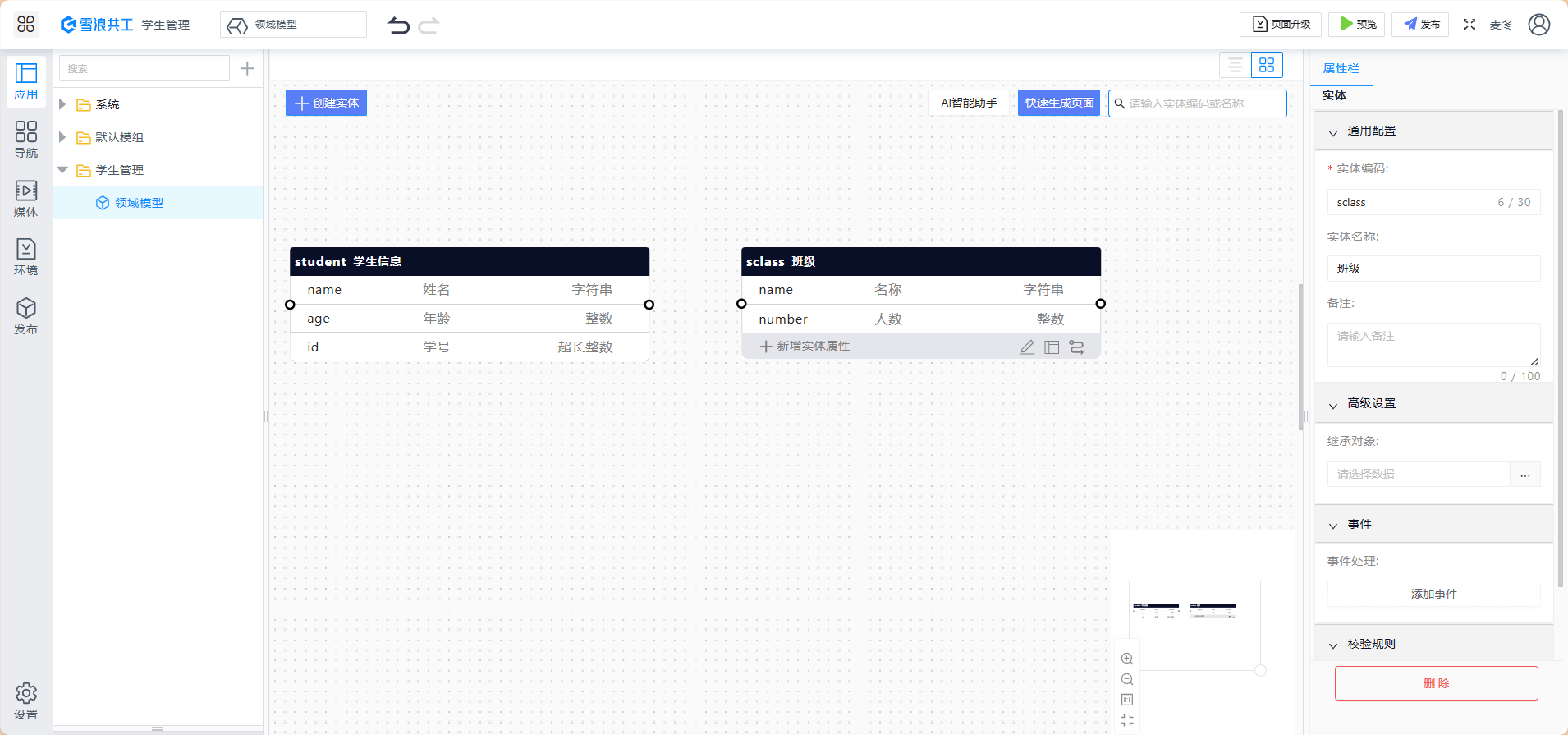

  1. 同理，增加学号、年龄实体属性；新增班级实体，以及班级实体属性：名称、人数

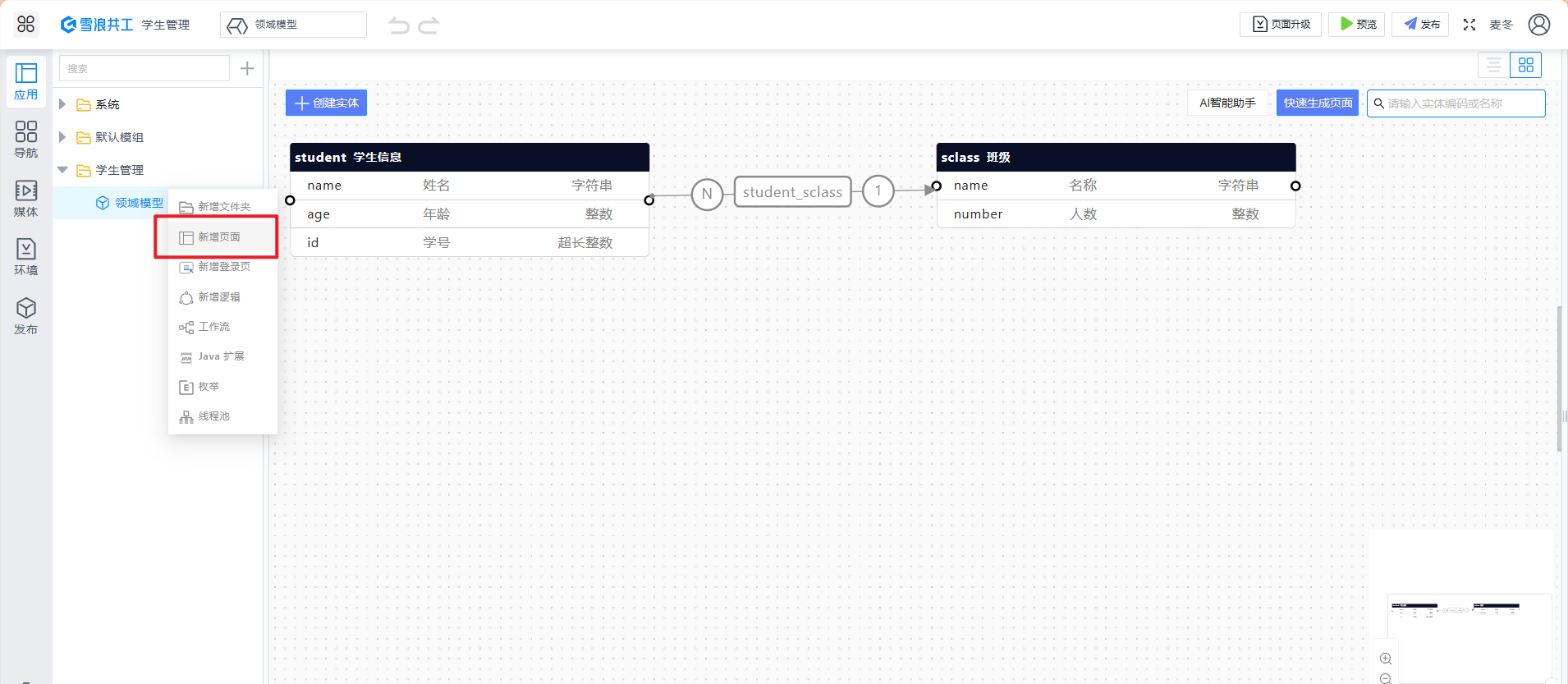

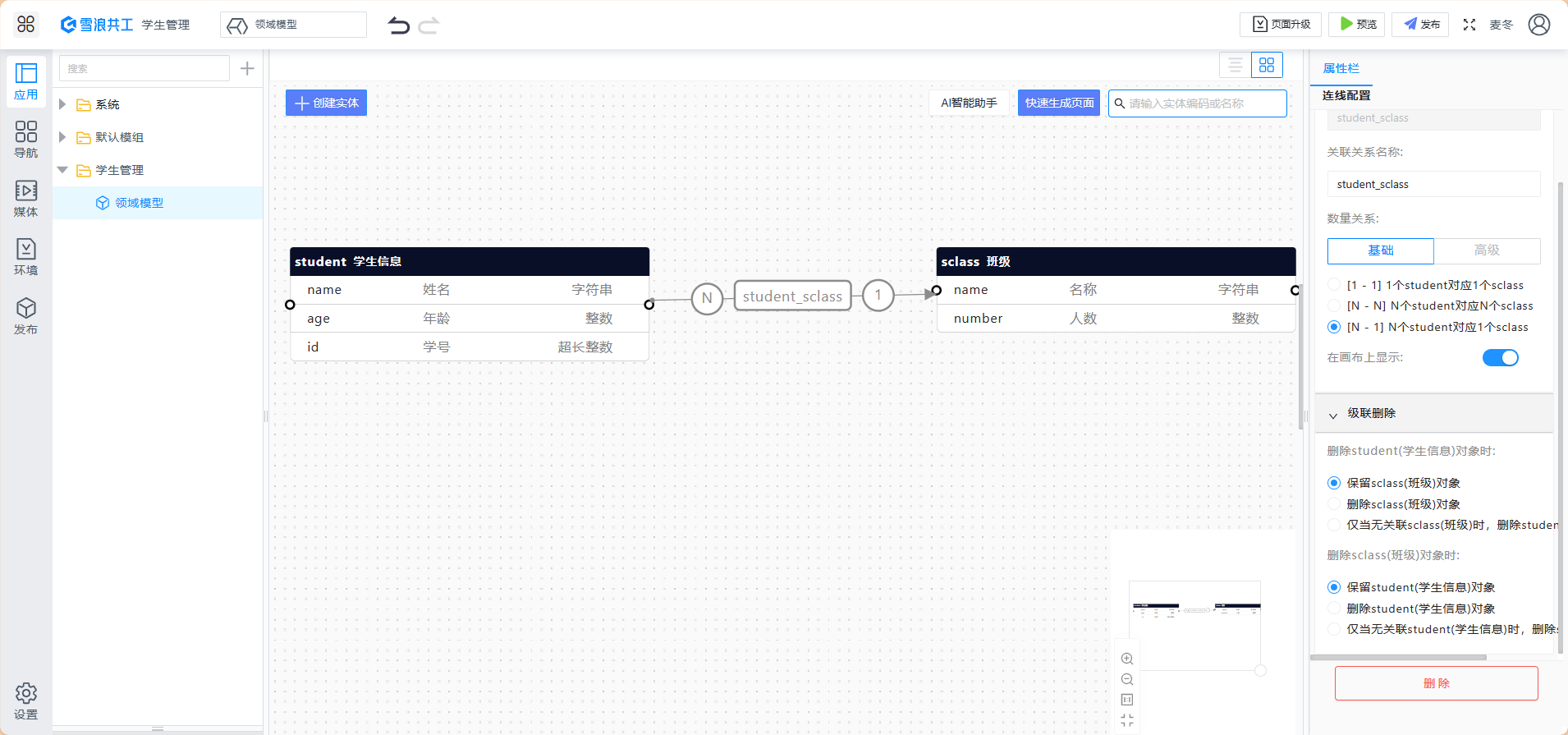

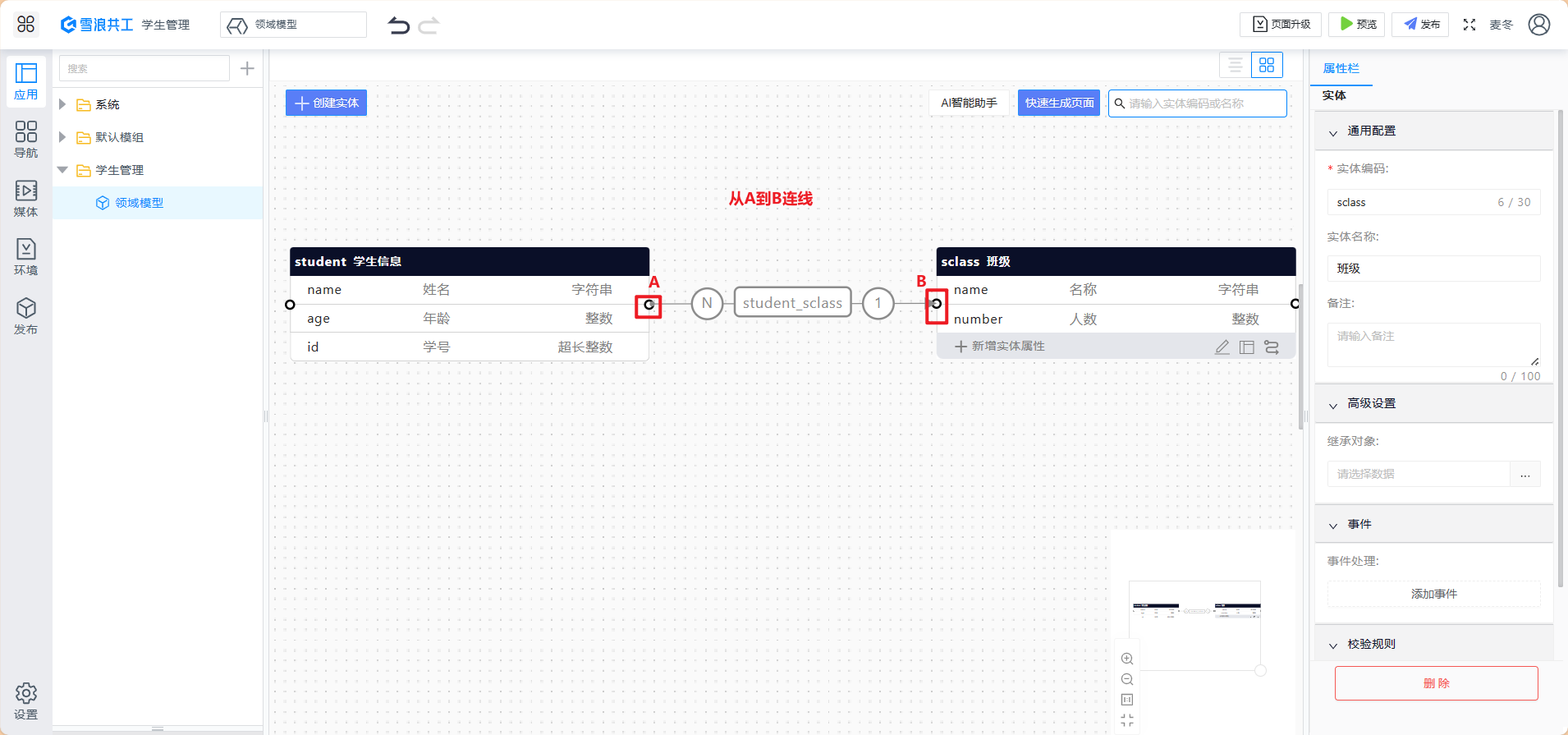

  1. 在学生实体和班级实体之间增加 N-1 关联关系

这个关联关系可以根据两个实体的关系在属性栏进行修改

配置页面​

新增学生​

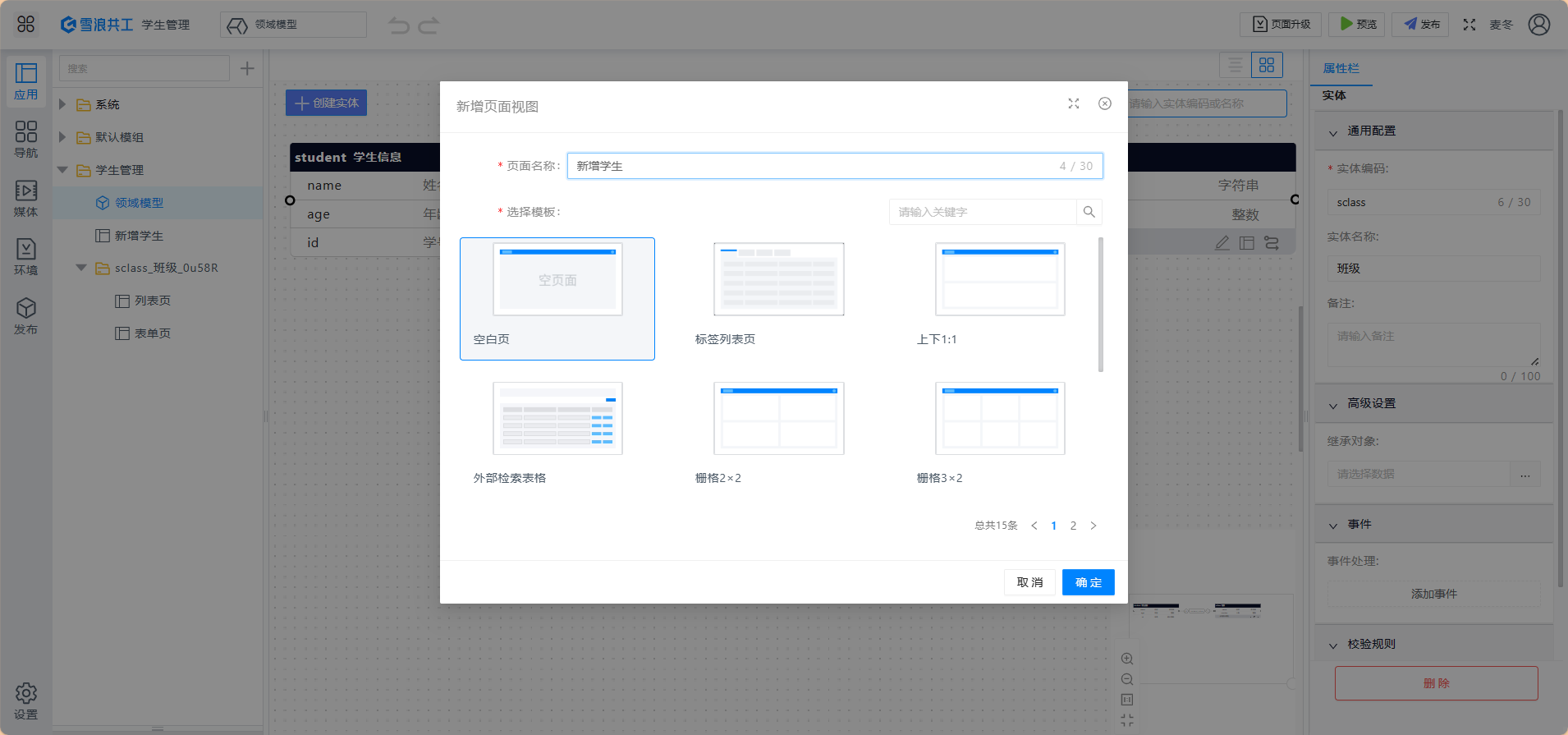

  1. 新增学生页面

填写页面名称后点击保存

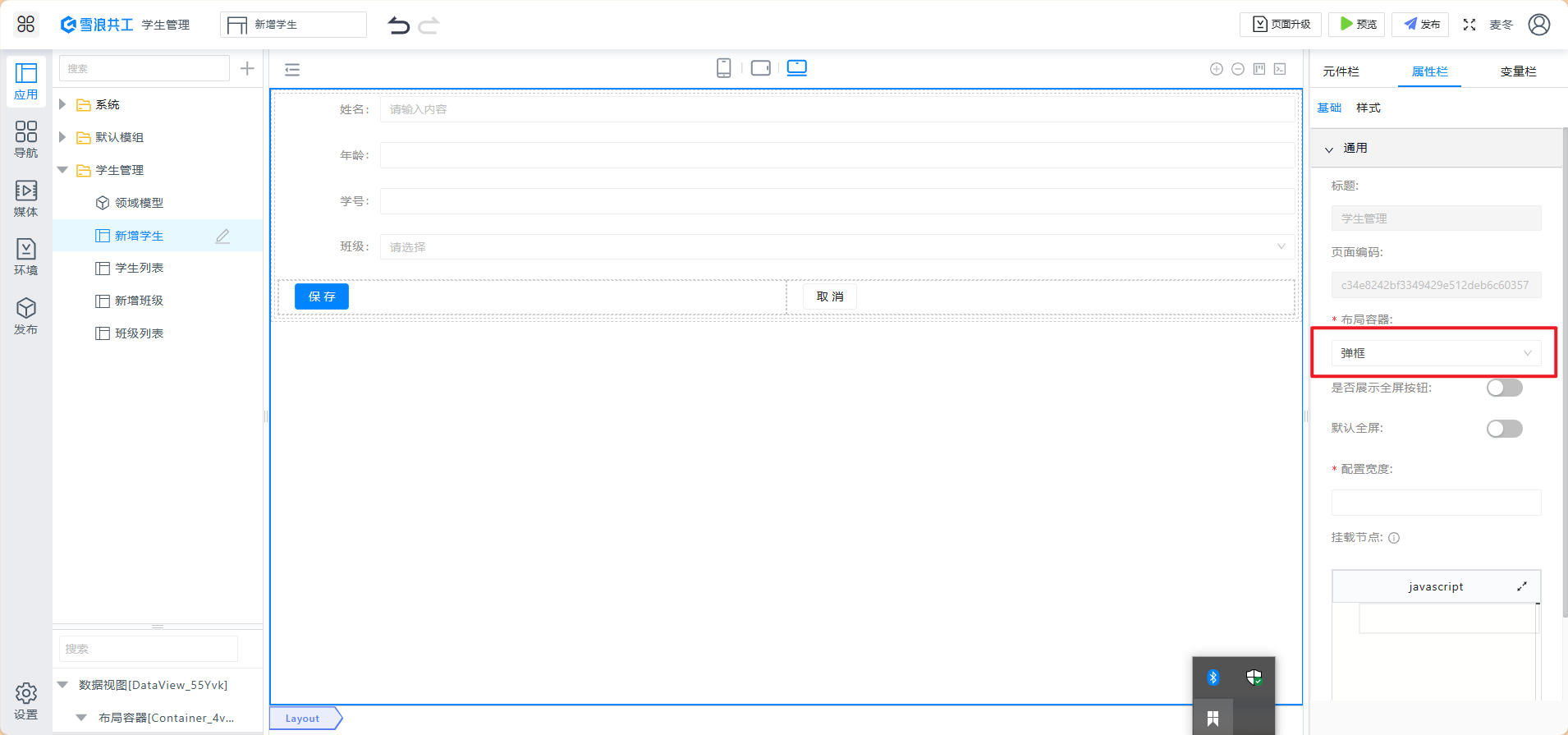

  1. 点击空白处，选择在属性栏中将布局方式设置为弹框

  1. 表单页面搭建
  2. 从数据视图中拖入数据视图

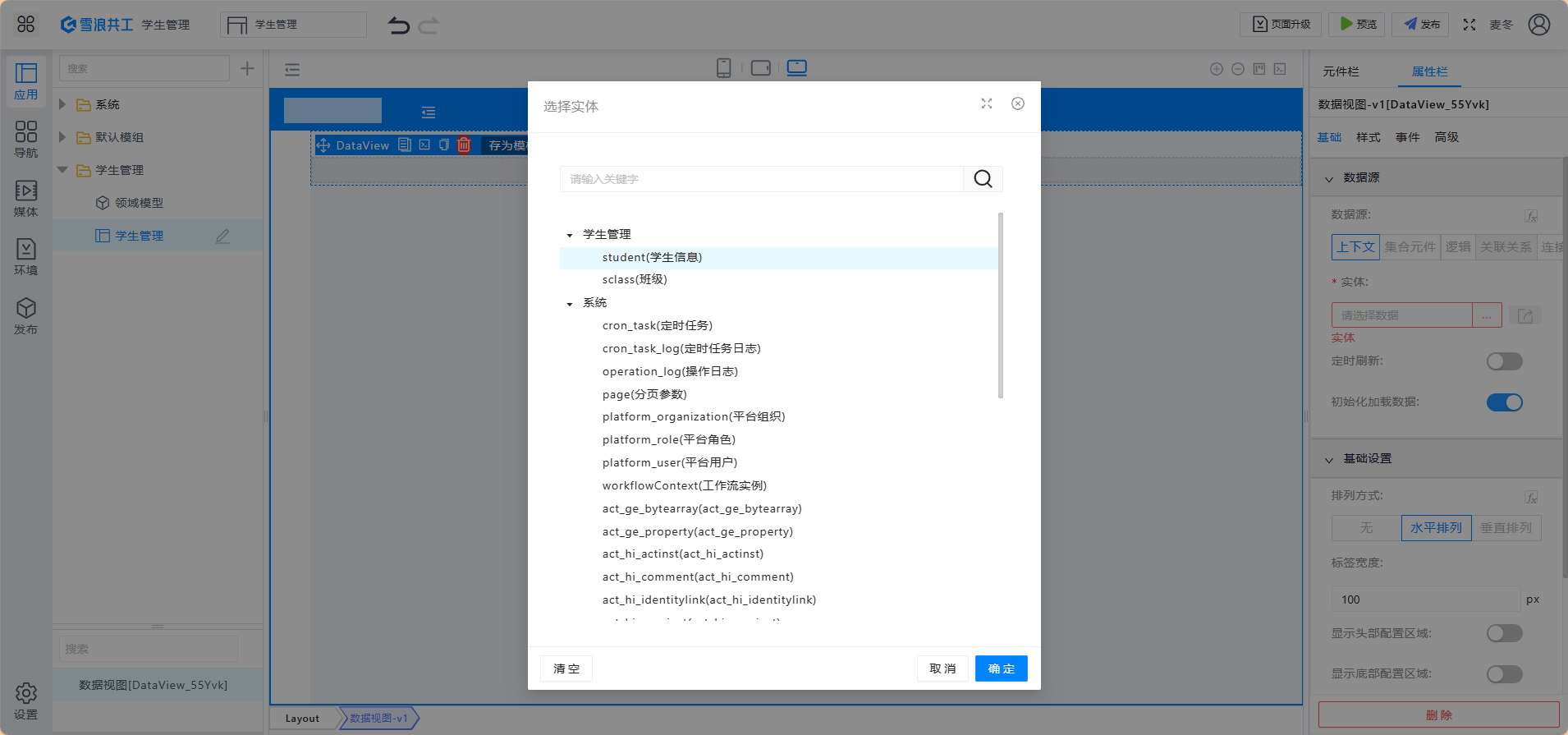

  1. 点击实体框选择实体，点击学生实体，后点击确认

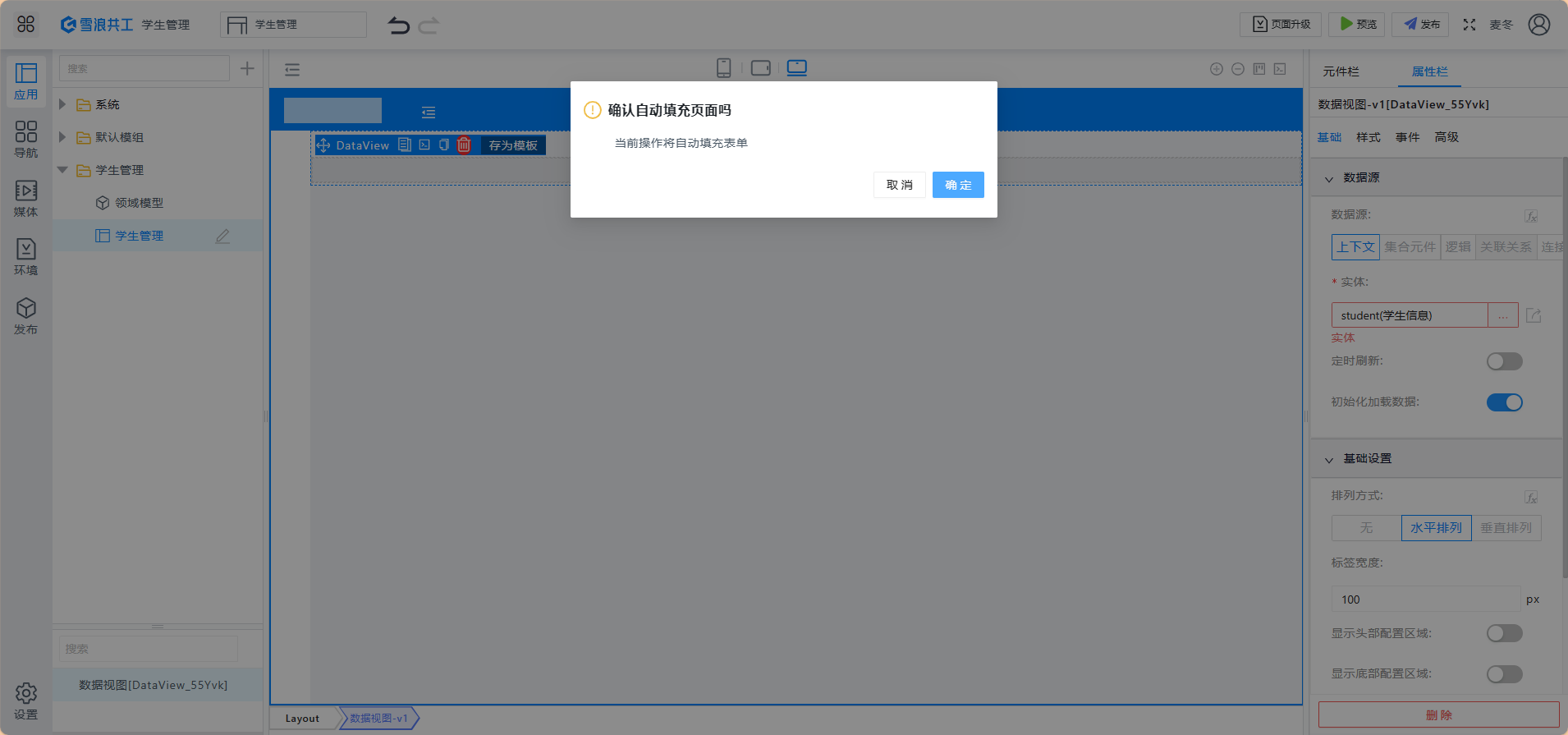

可选择自动填充，也可以手动填充。

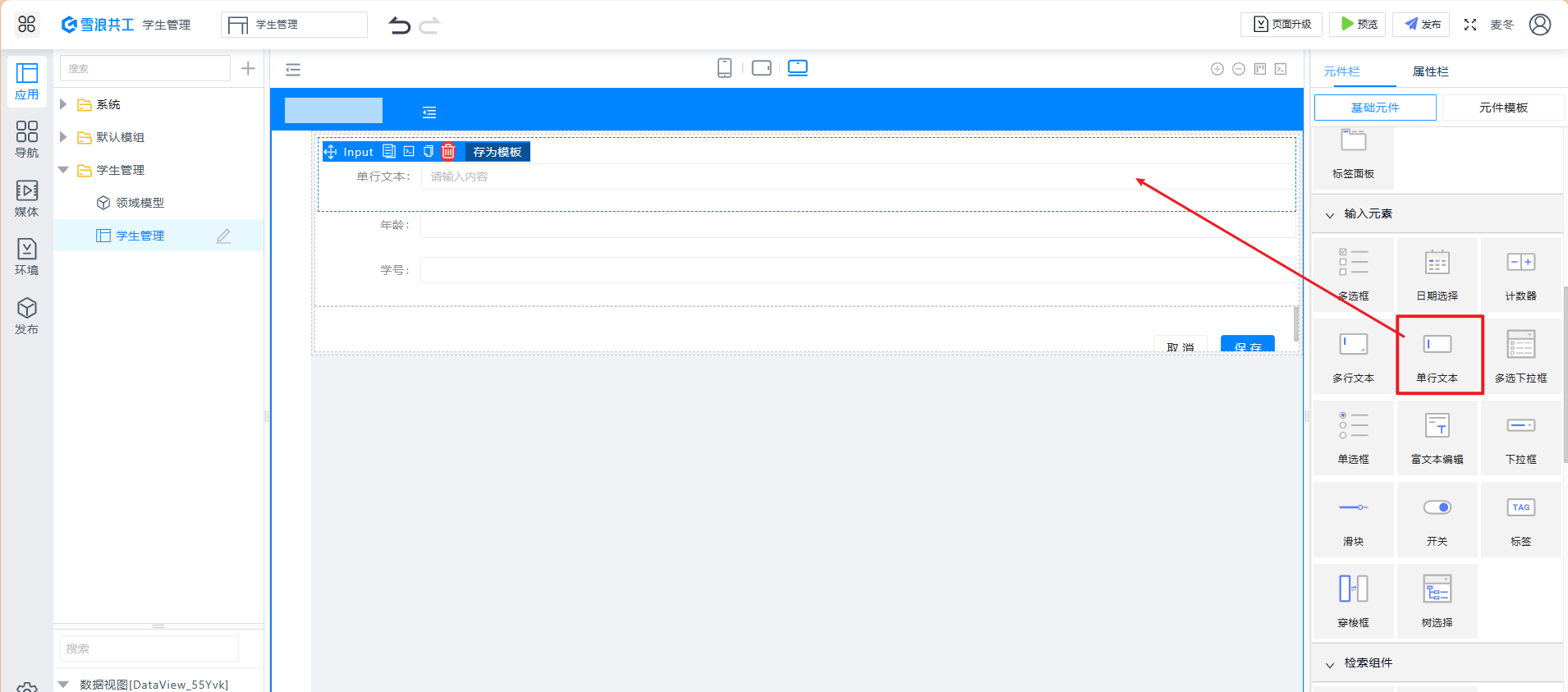

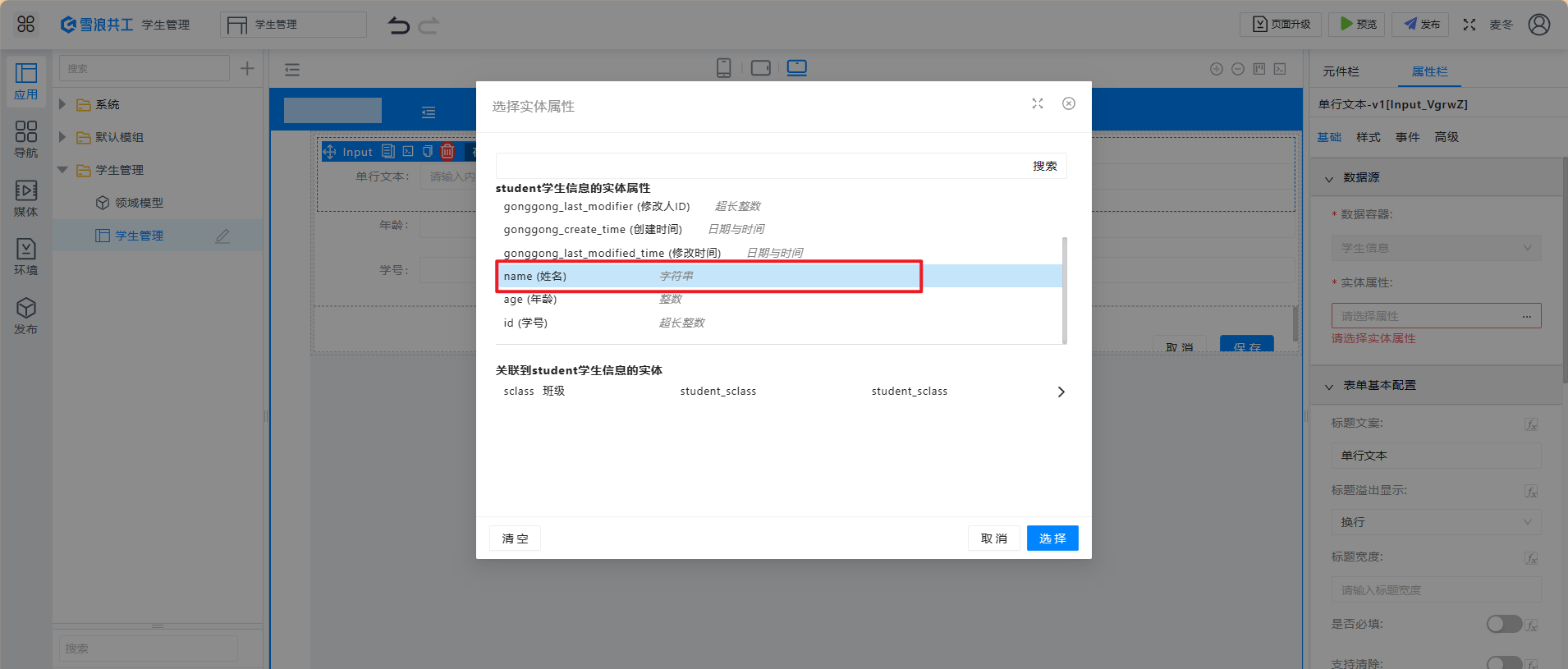

  1. 从元件栏拖入单行文本后在属性栏内点击实体属性框，选择姓名属性

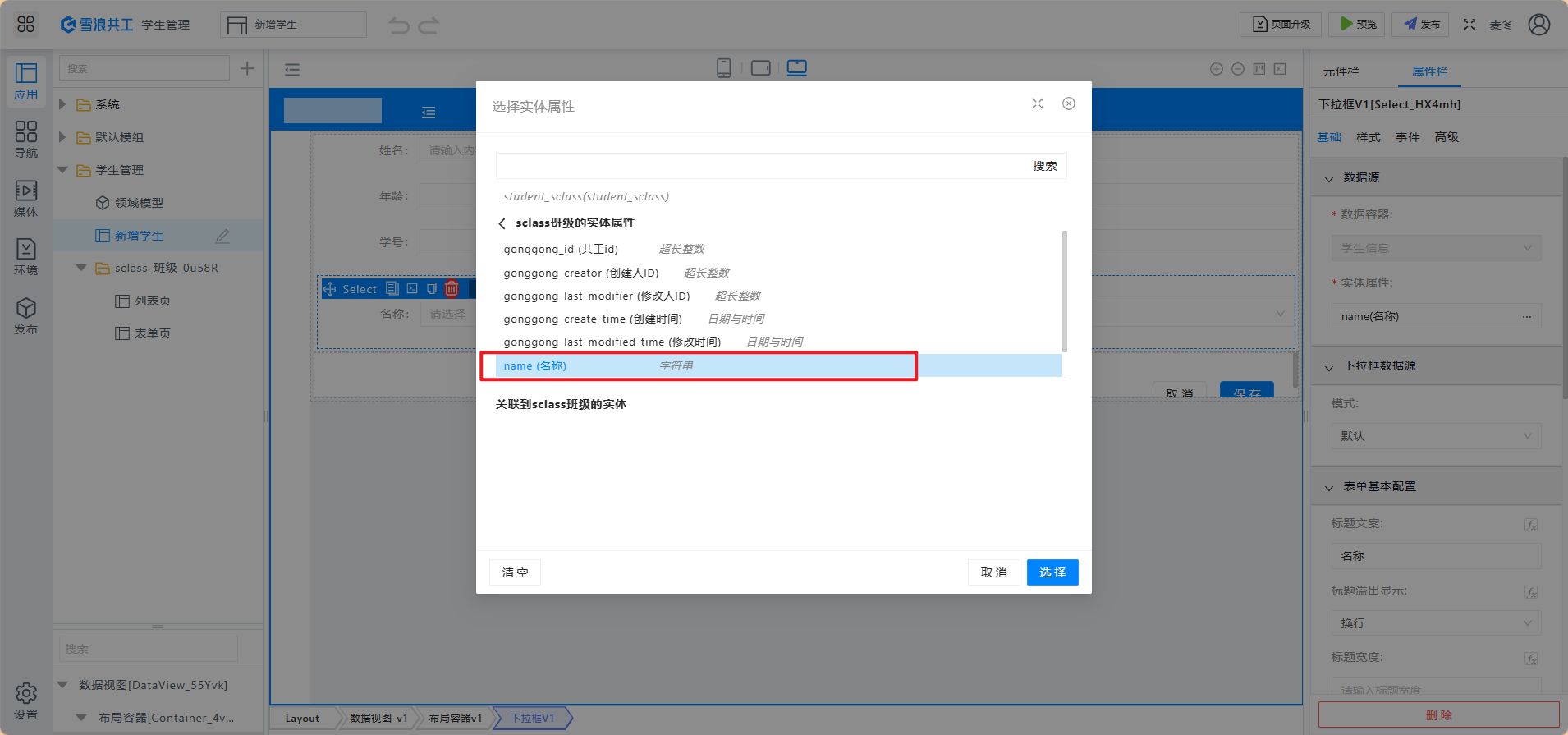

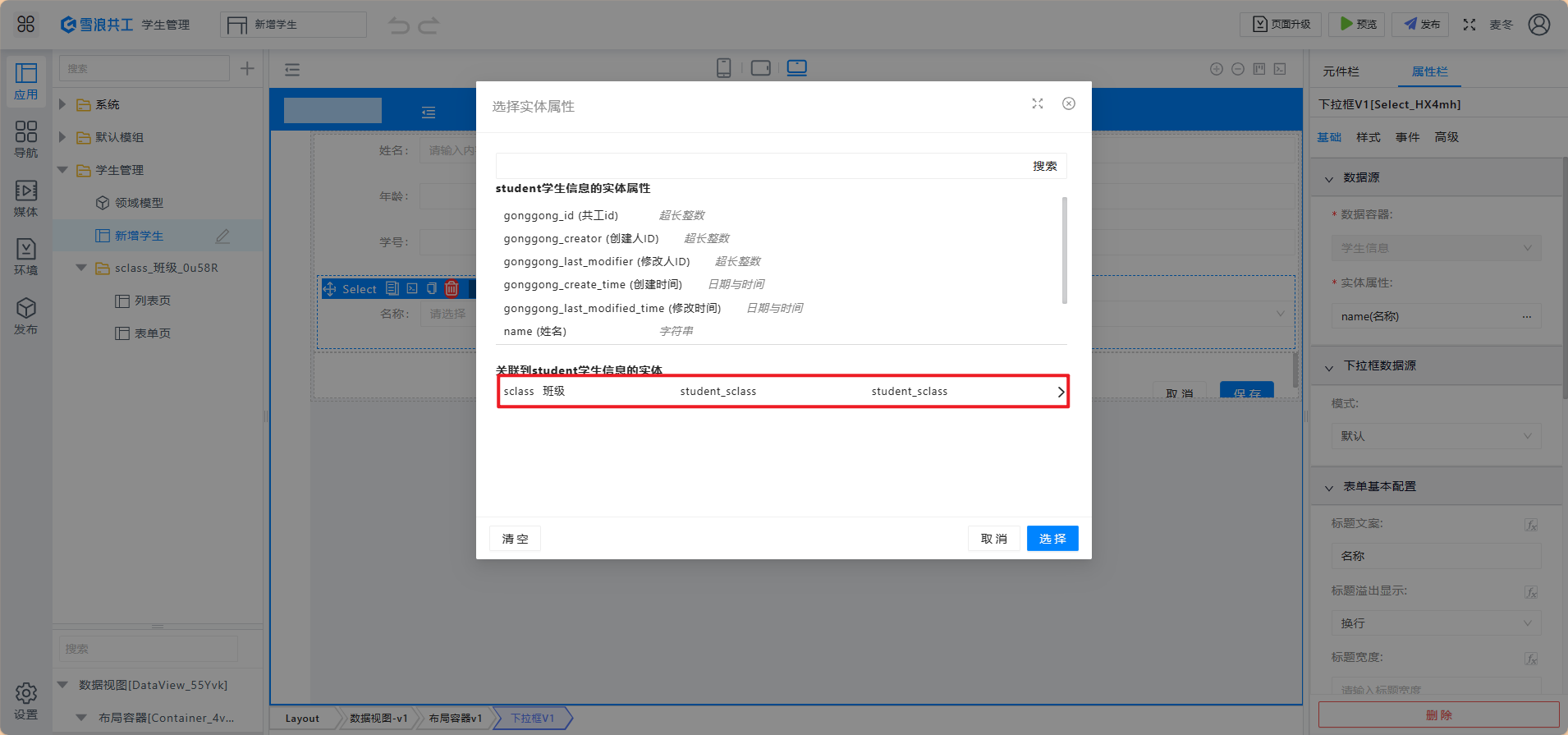

  1. 年龄和学号操作如上，选择班级名称的时候使用下拉框，点击实体属性，点击关联到学生的实体，再选择实体属性，最后点击选择。

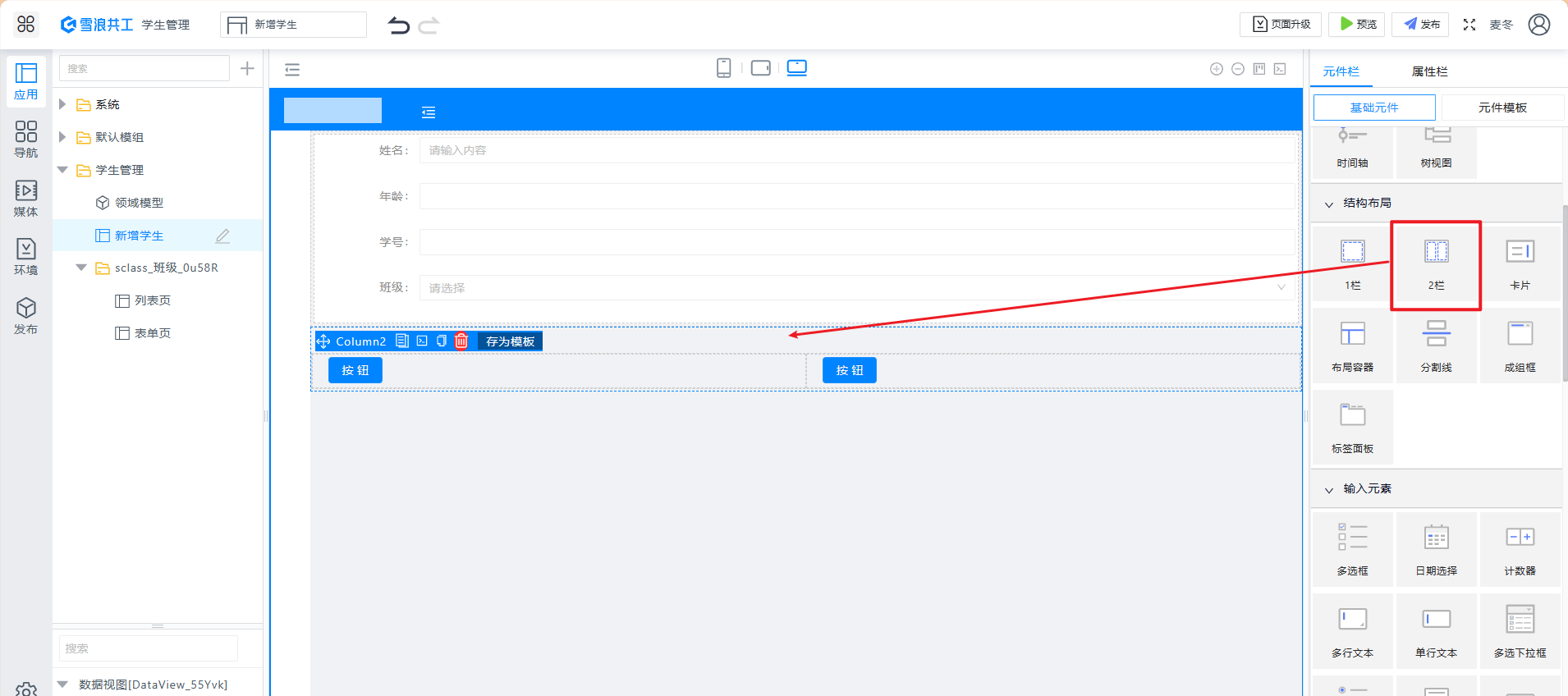

  1. 配置好属性后，拖入 2 栏，在 2 栏内拖入按钮

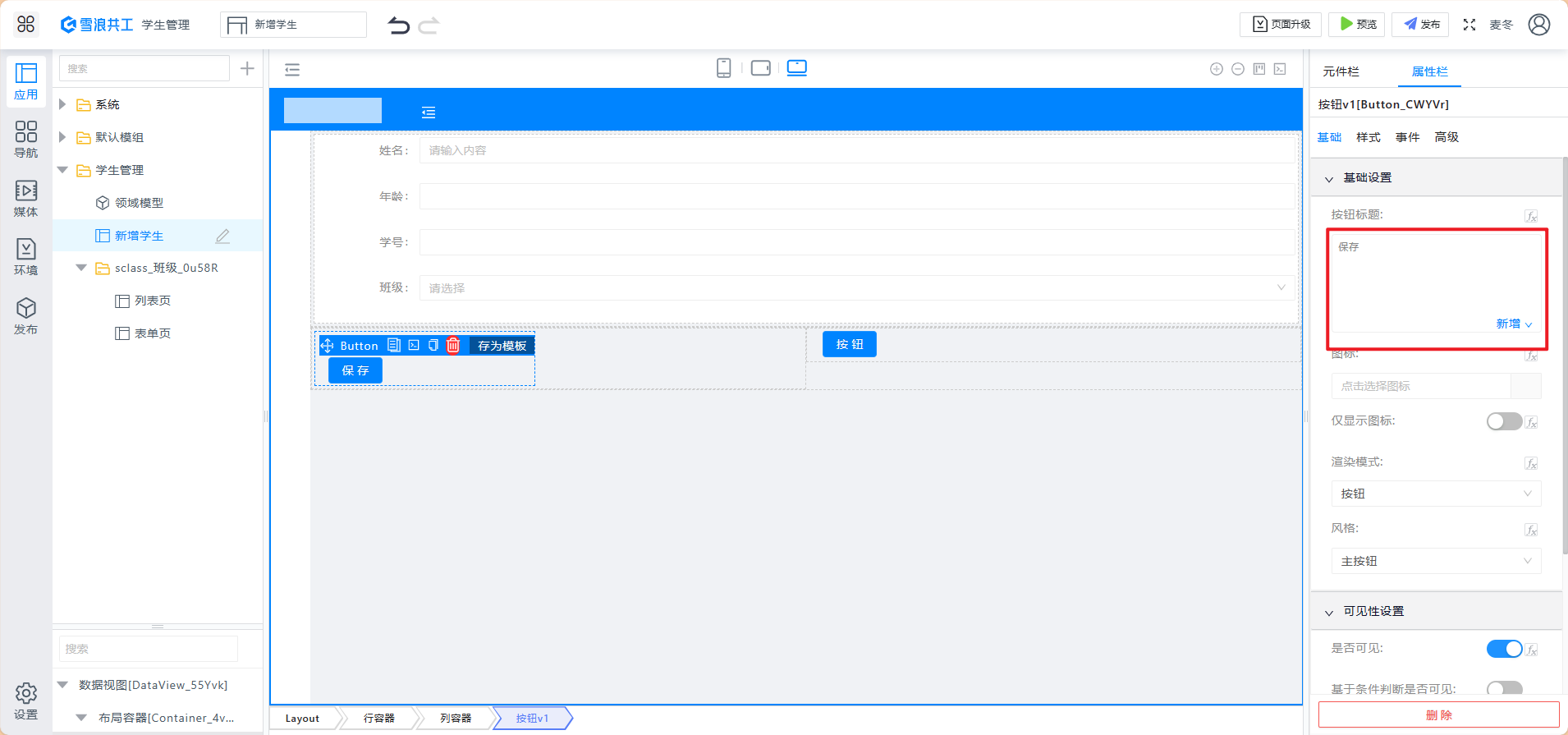

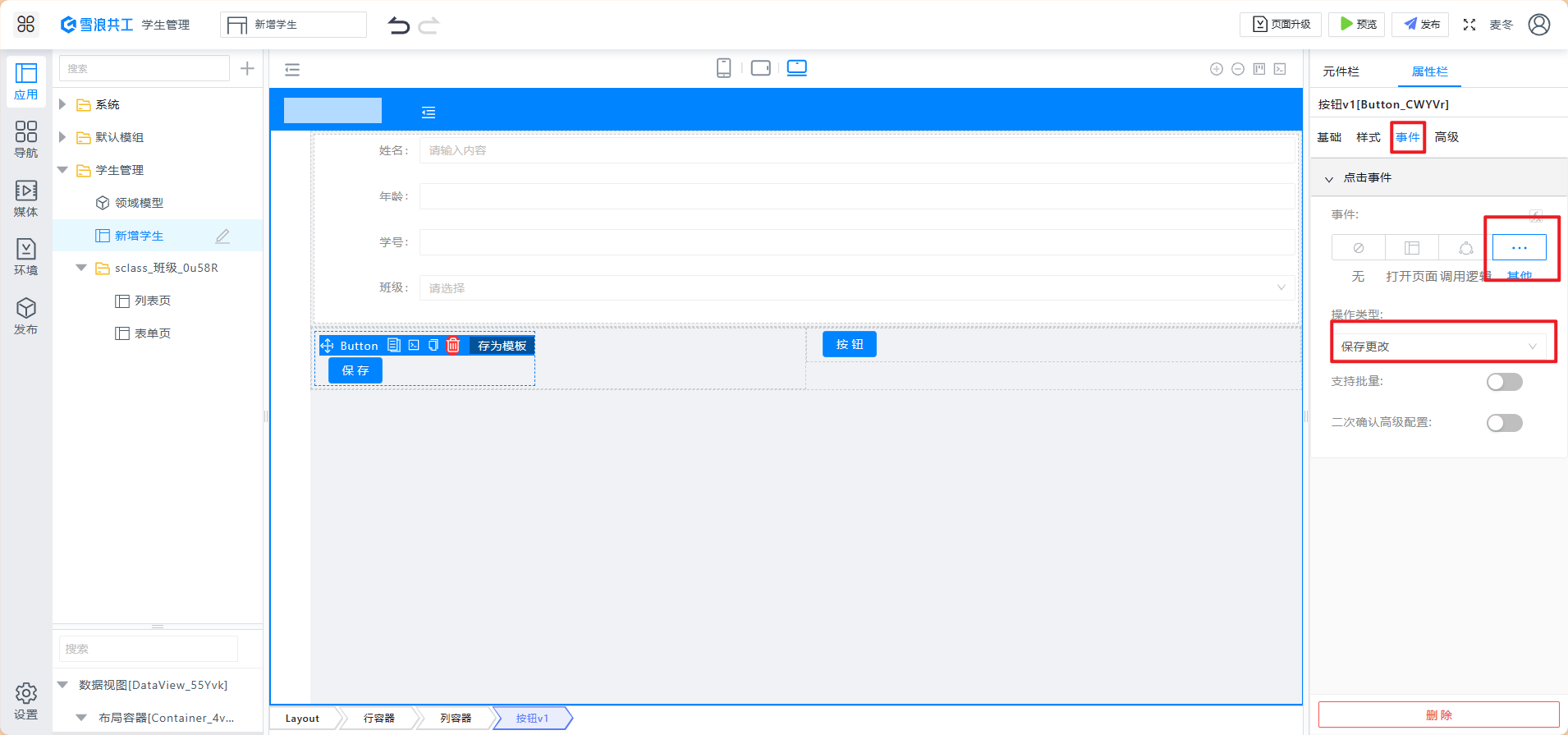

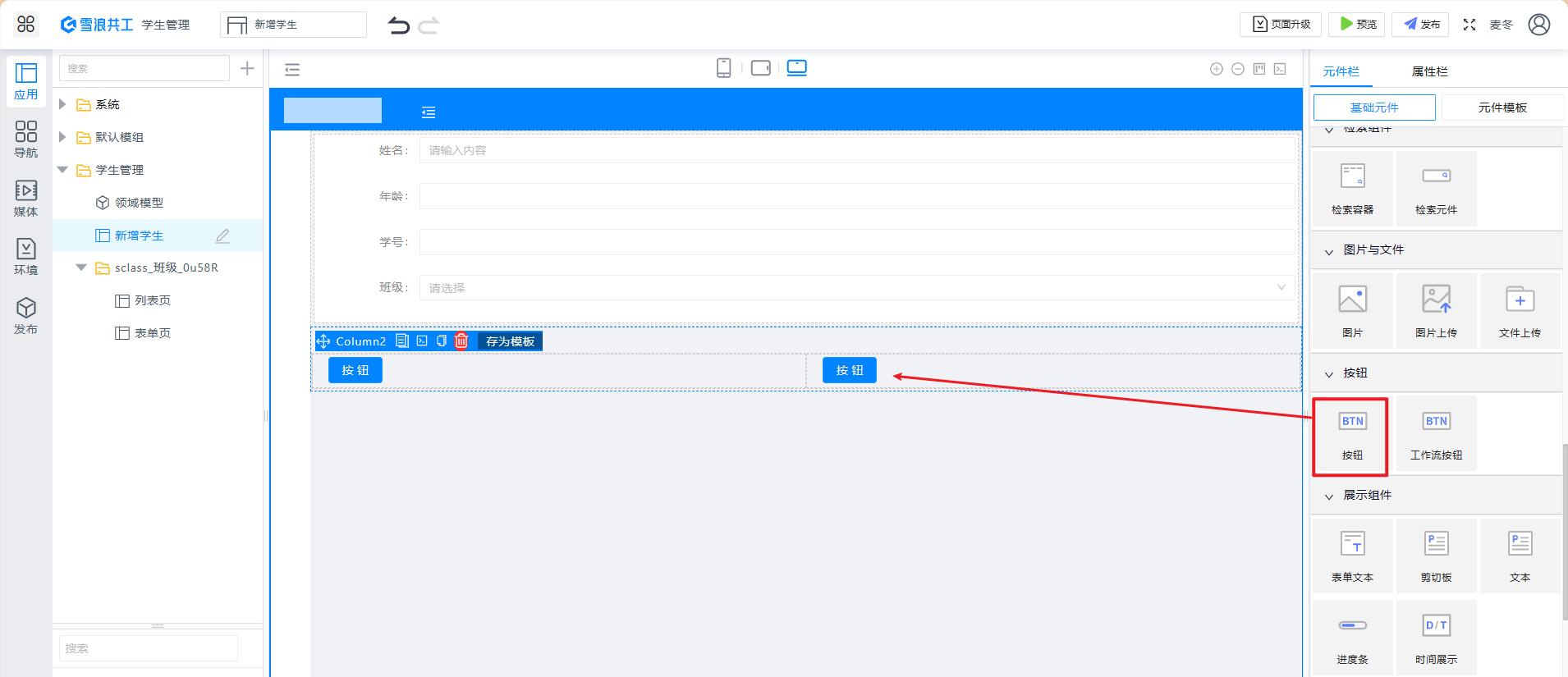

1. 保存按钮：拖入按钮后修改按钮的名称，点击事件，选择事件为其他，选择操作类型为【保存更改】

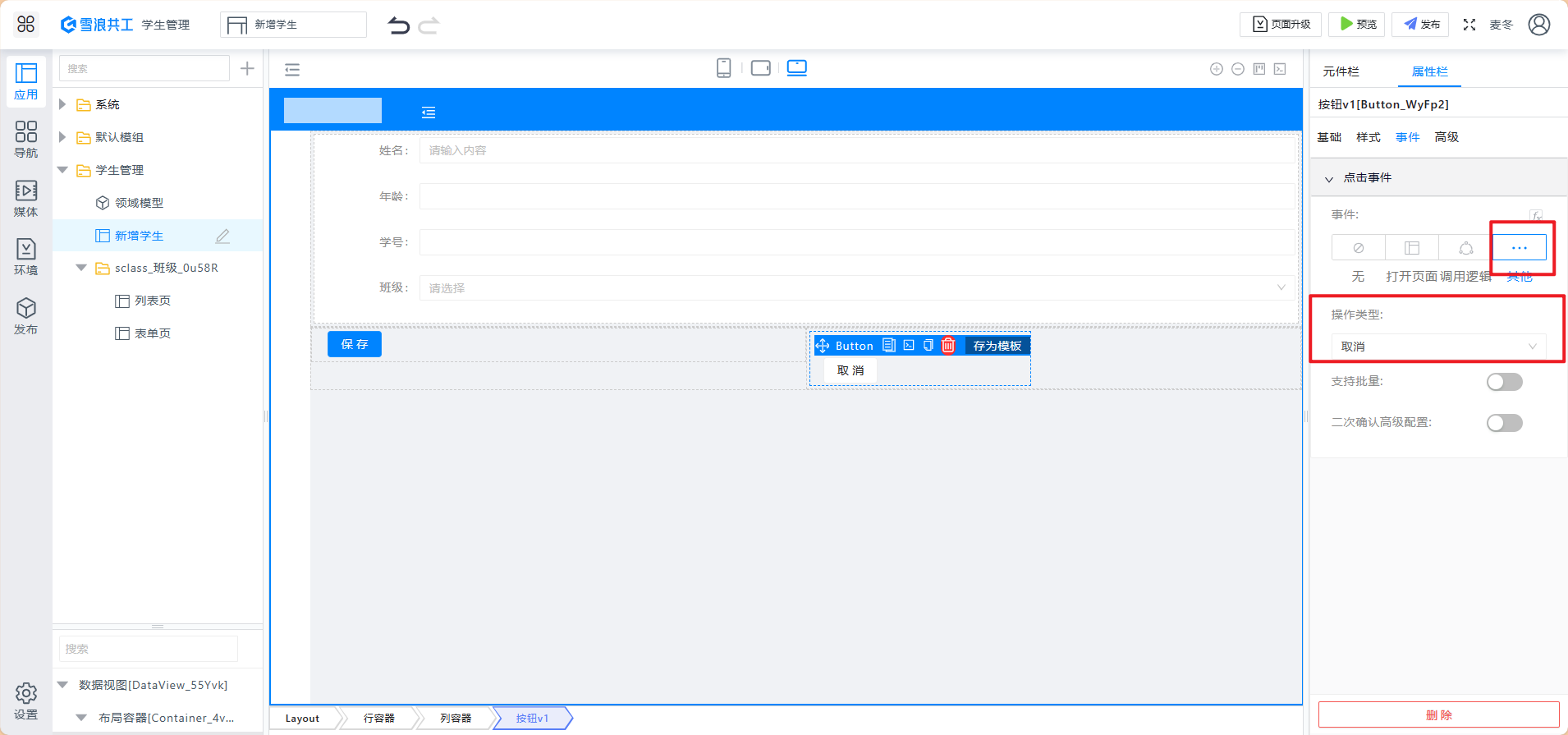

1. 取消按钮如保存按钮，操作类型选择取消，区别是在"风格"上可以选择默认按钮

学生列表​

  1. 新增学生列表页面，但页面的布局方式保持为默认布局

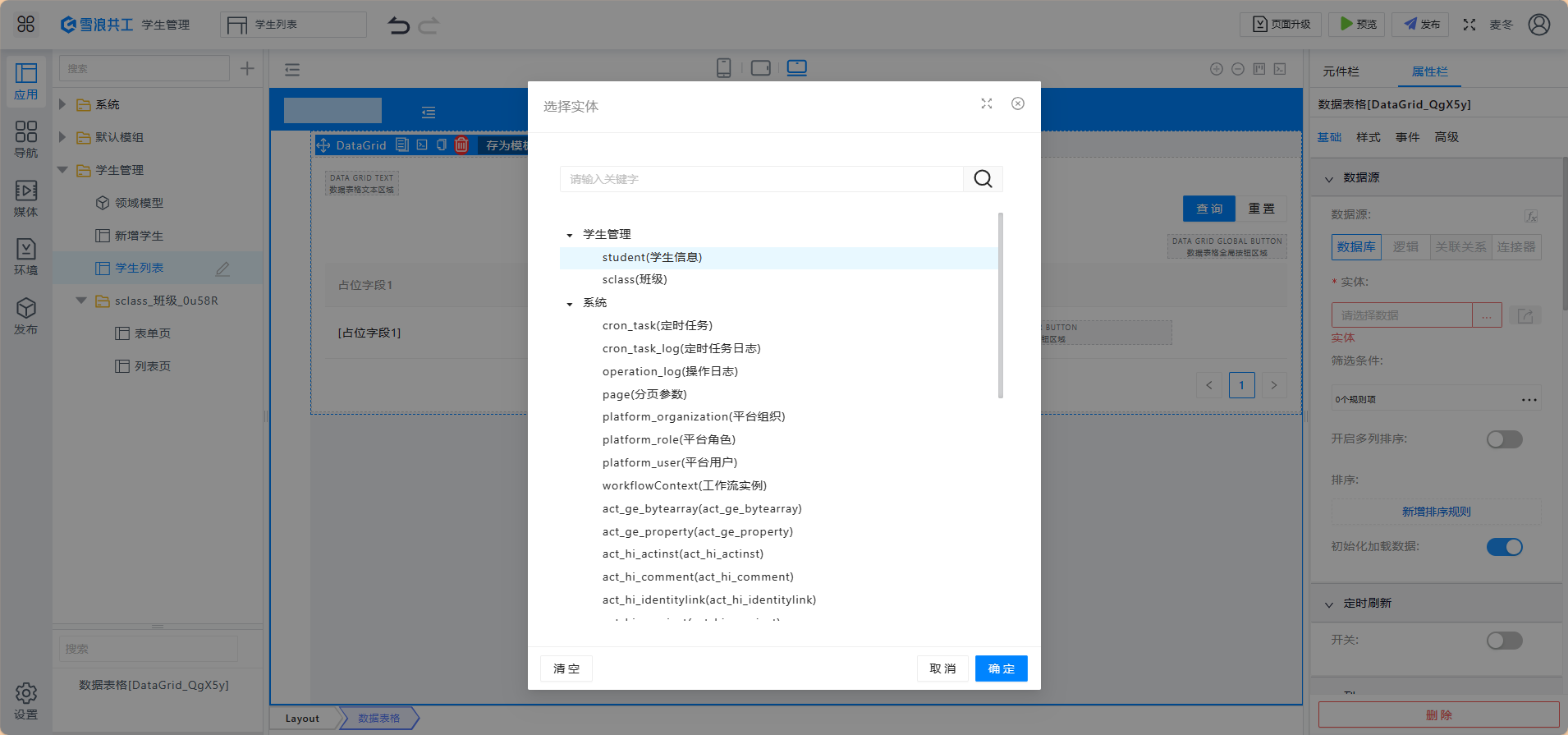

  2. 拖入数据容器中的数据表格后选择学生实体

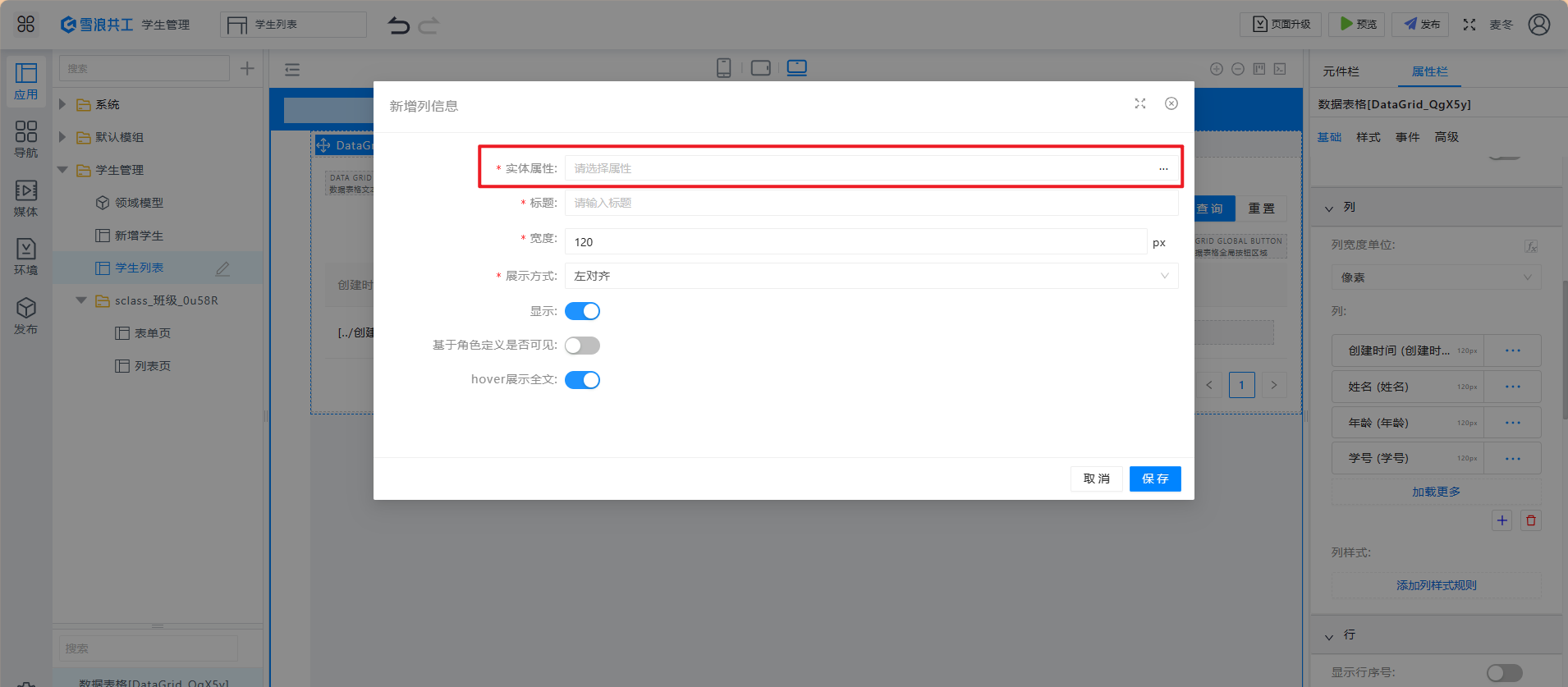

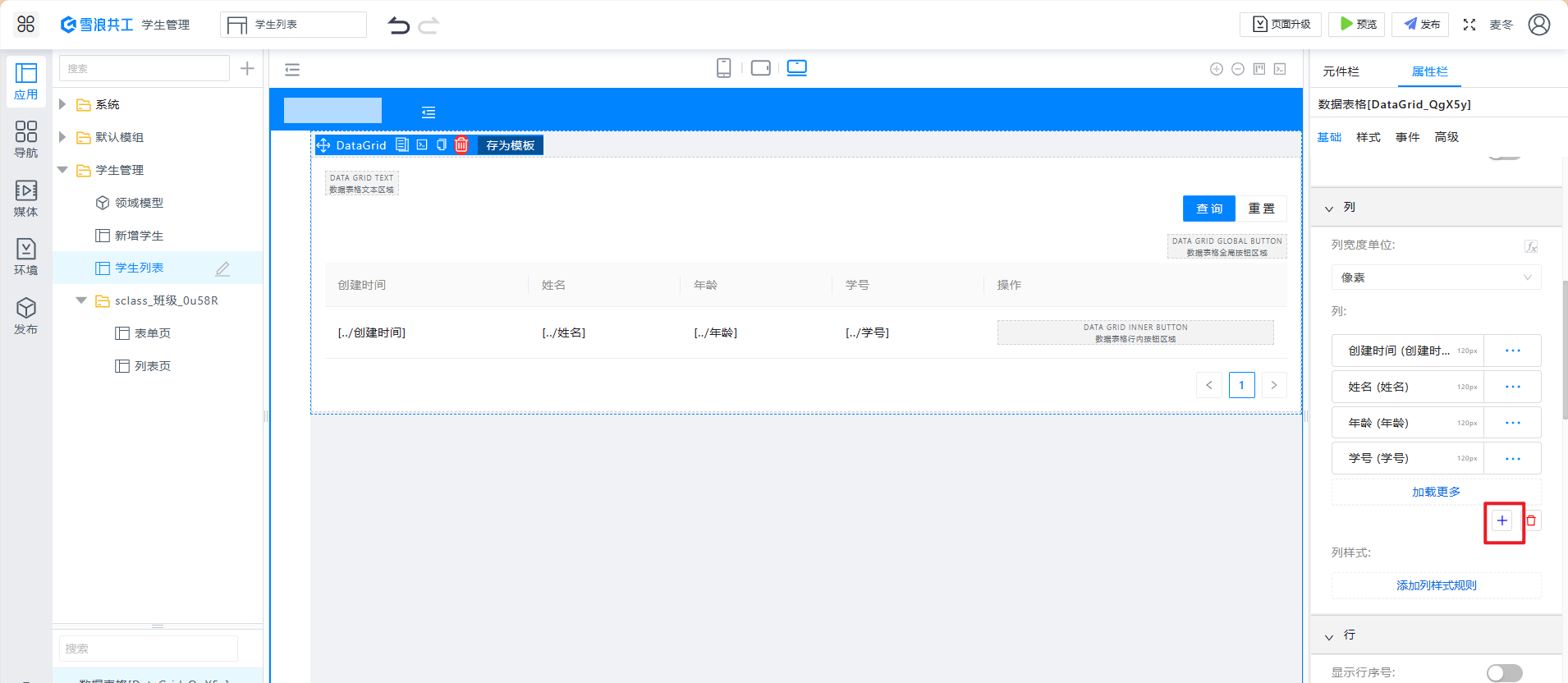

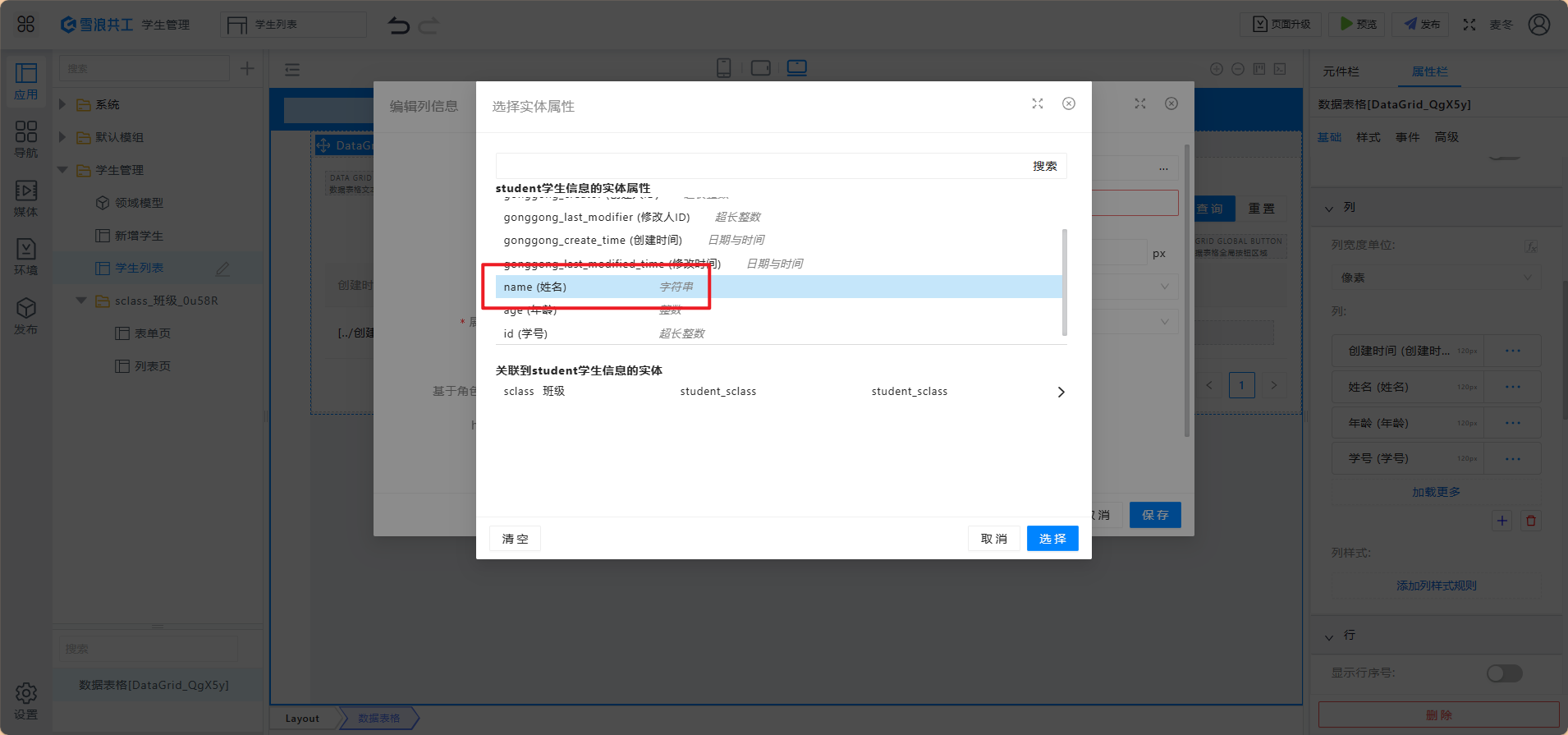

在属性栏的列中点击添加列，选择实体属性，列信息的内容可以随着功能和界面进行修改

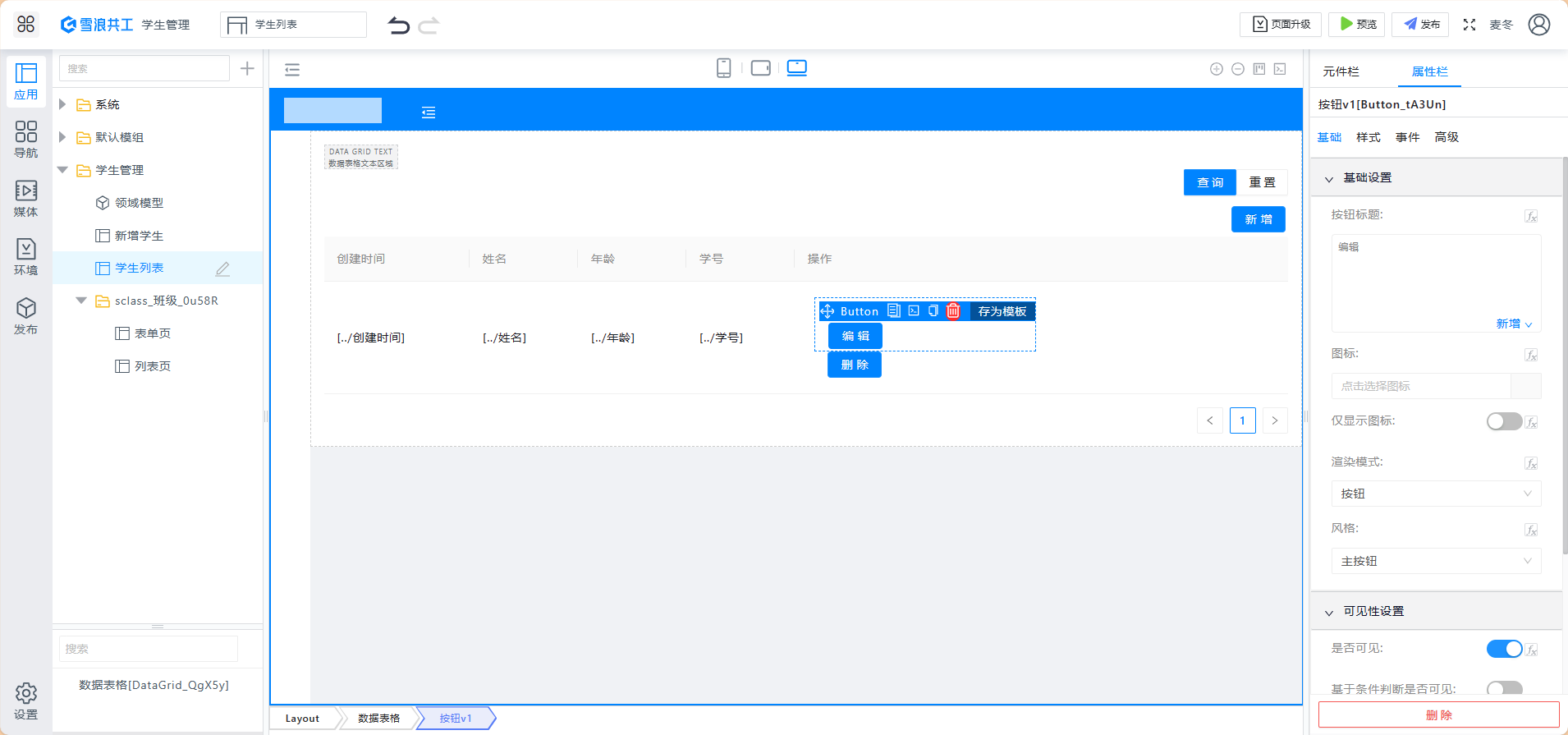

  1. 编辑、删除、新增按钮配置：分别拖入三个按钮到如图所示位置

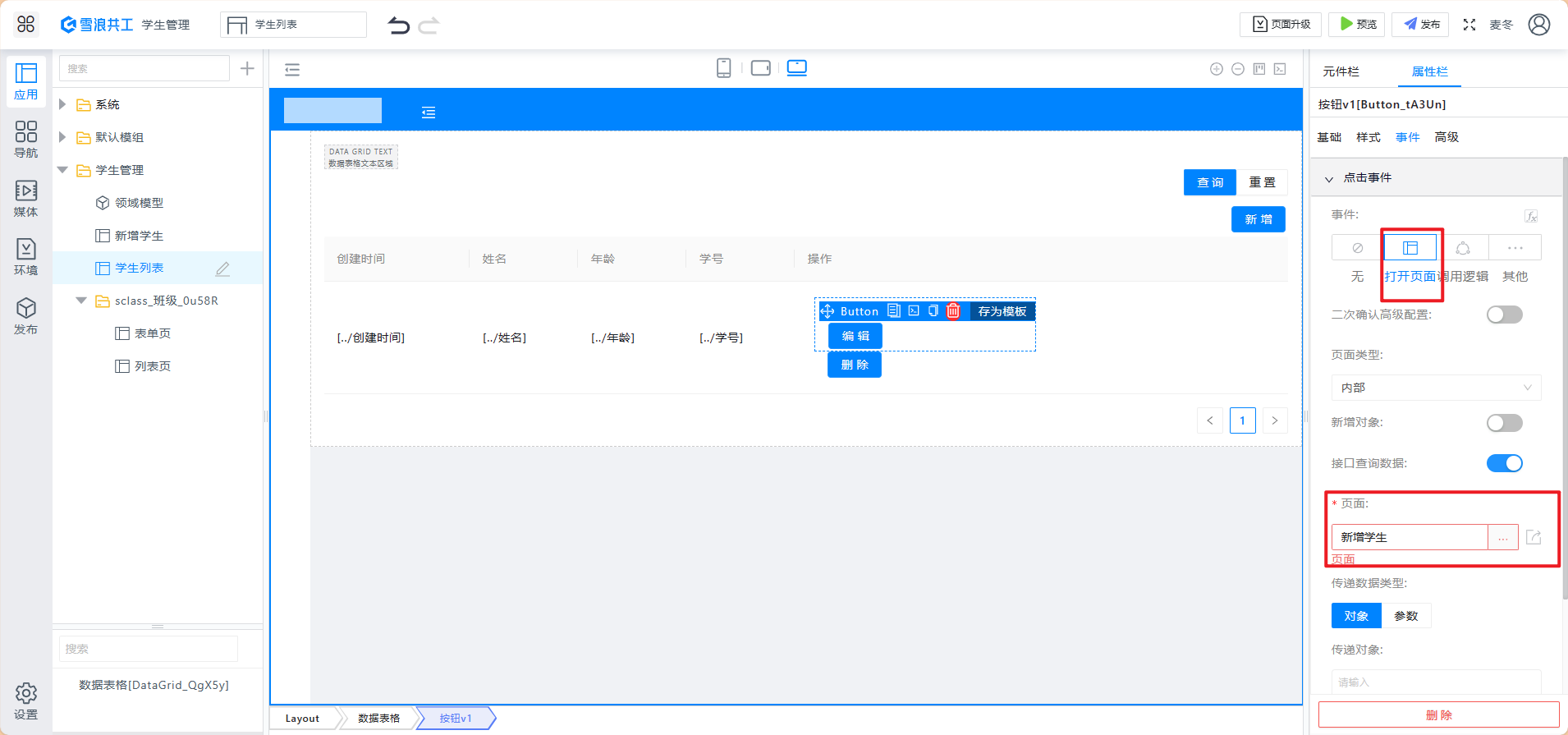

  1. 编辑和新增按钮：修改按钮的名称为编辑和新增，设置事件为打开页面，并选择打开的页面为新增学生页面

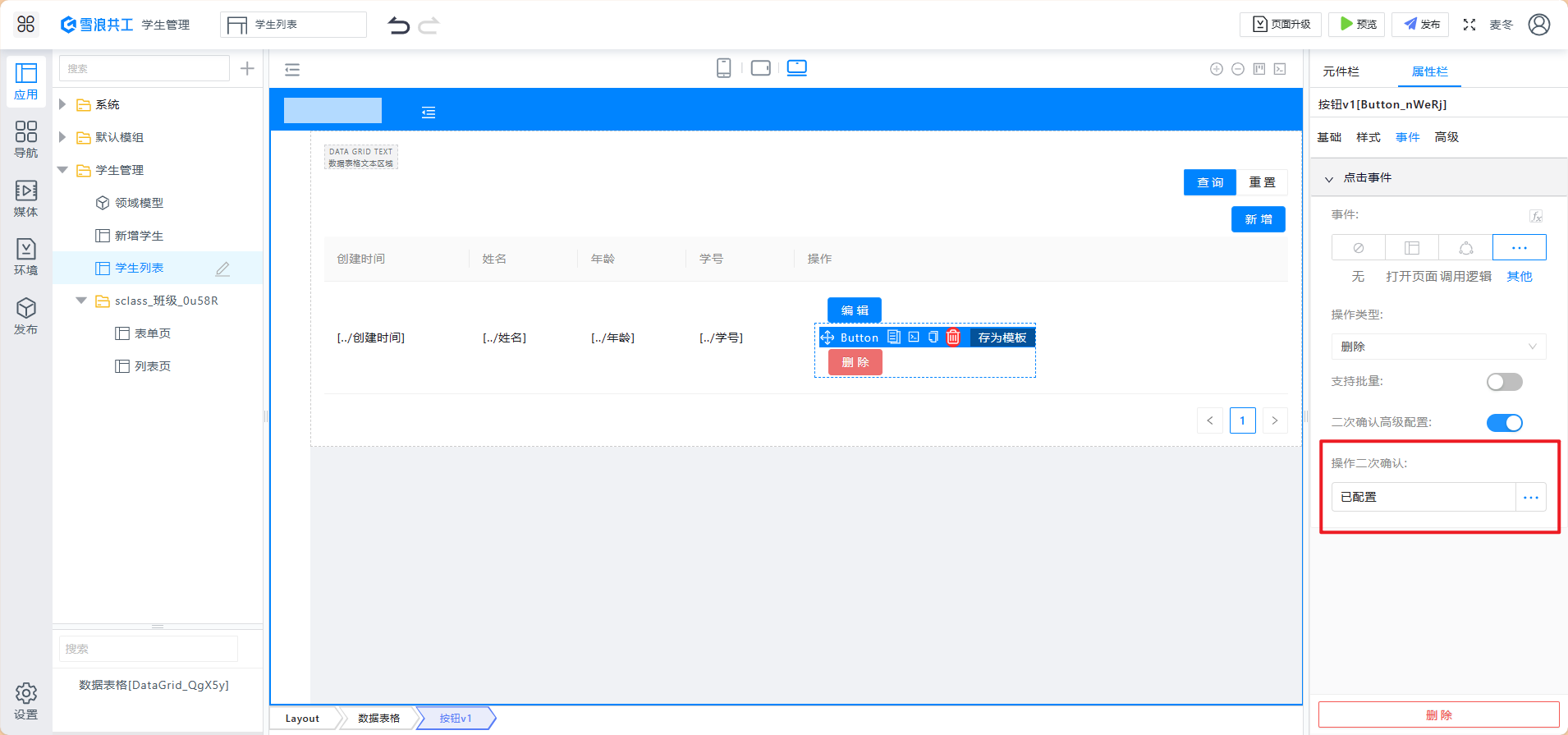

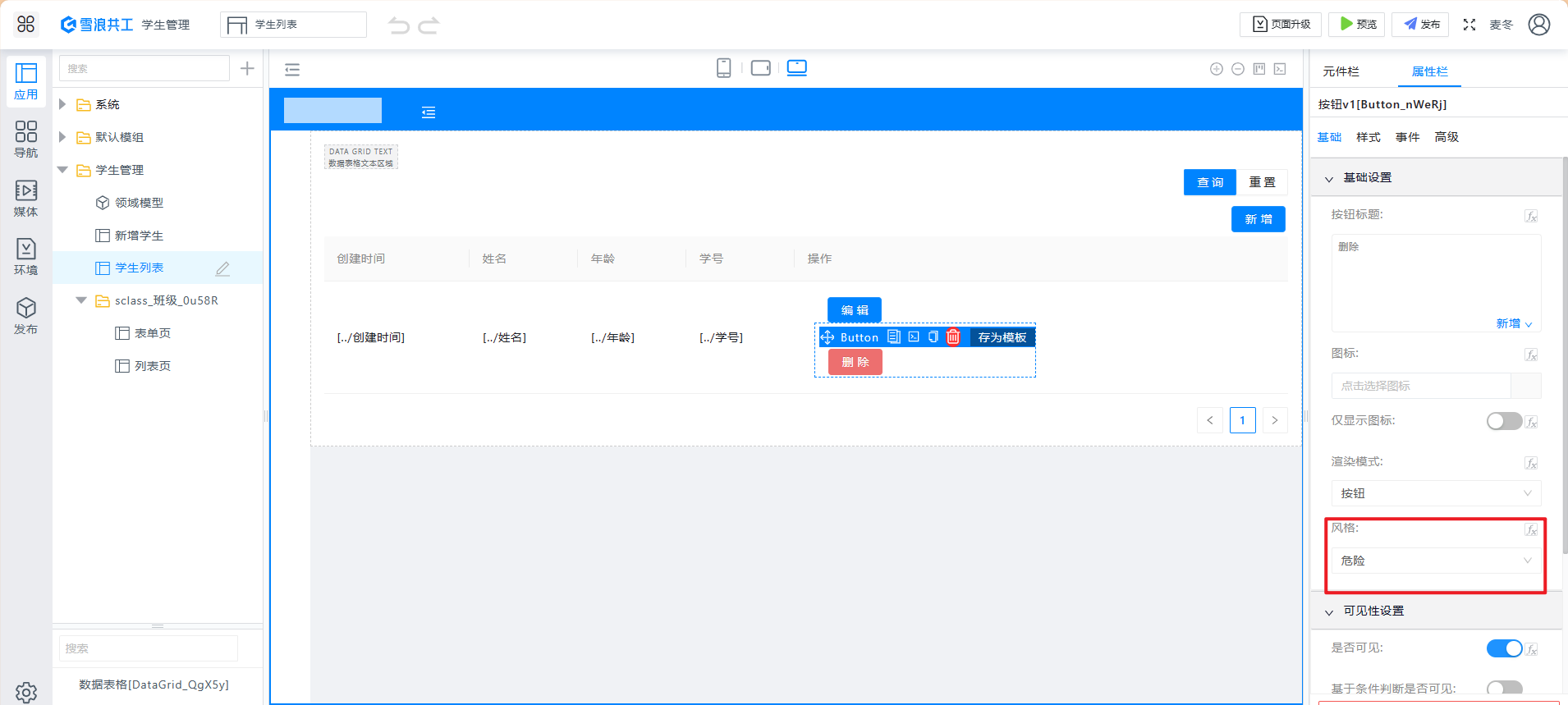

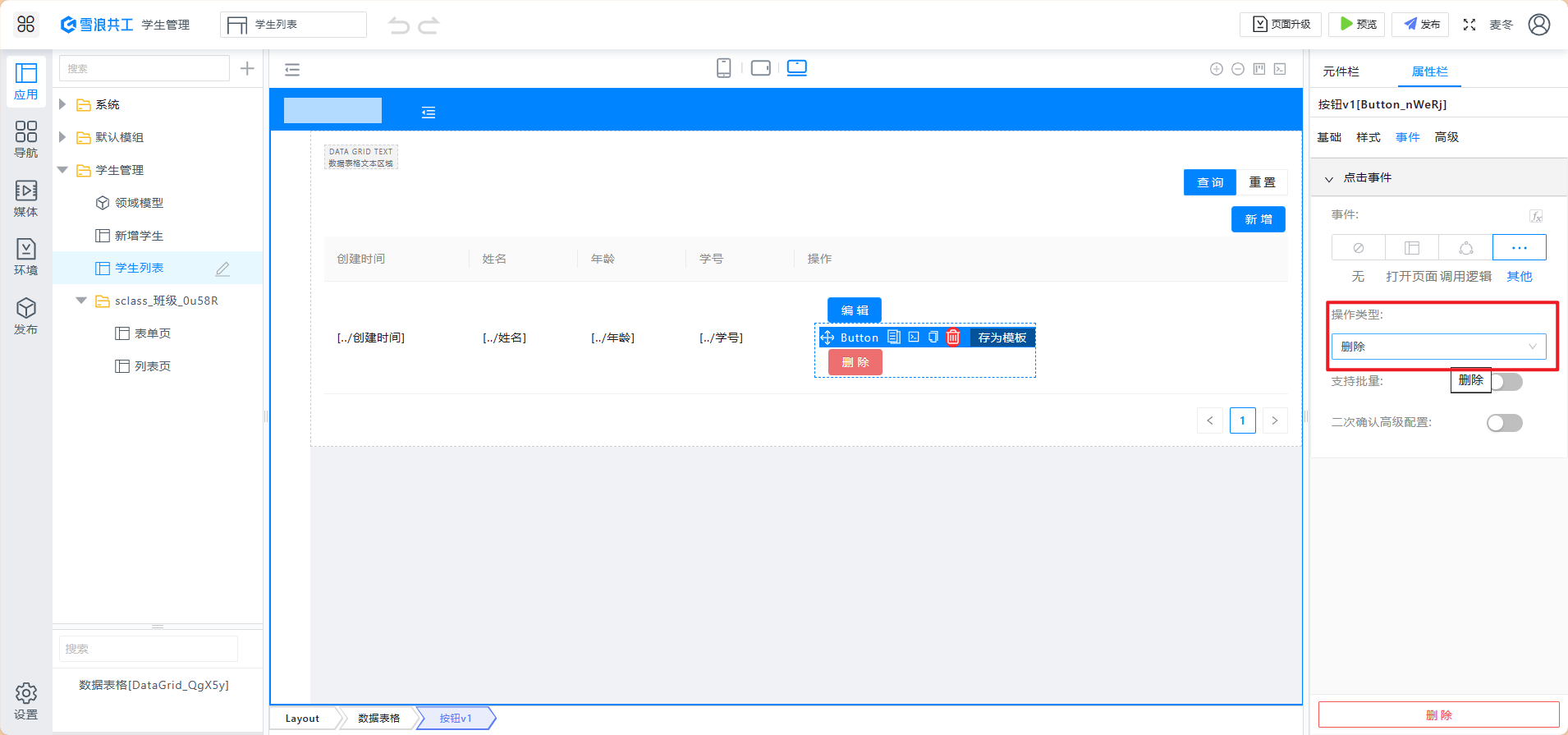

  1. 删除按钮设置按钮风格为危险，事件操作类型为删除

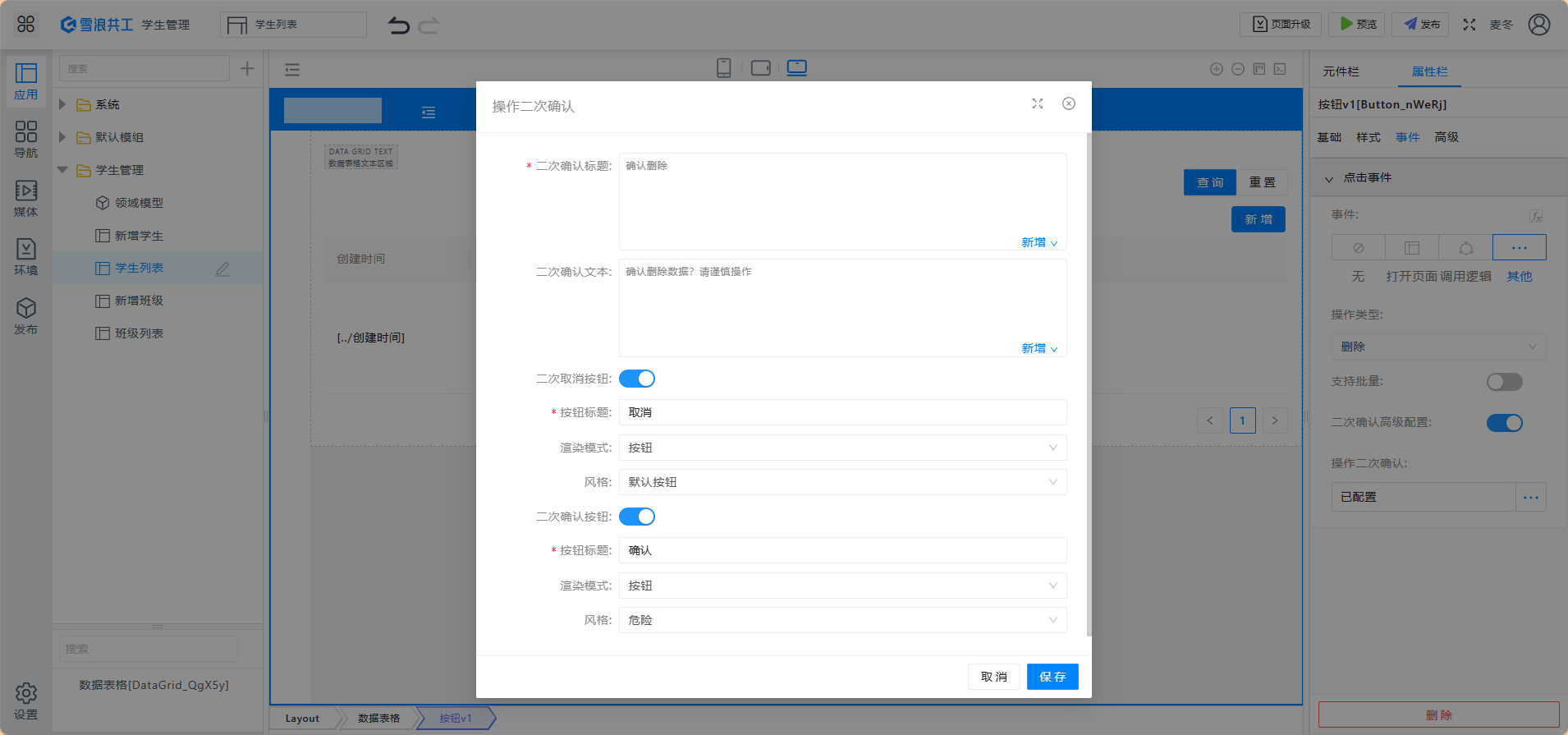

并配置二次确认

新增班级​

如上 1.4.1

班级列表​

如上 1.4.2

设置应用导航​

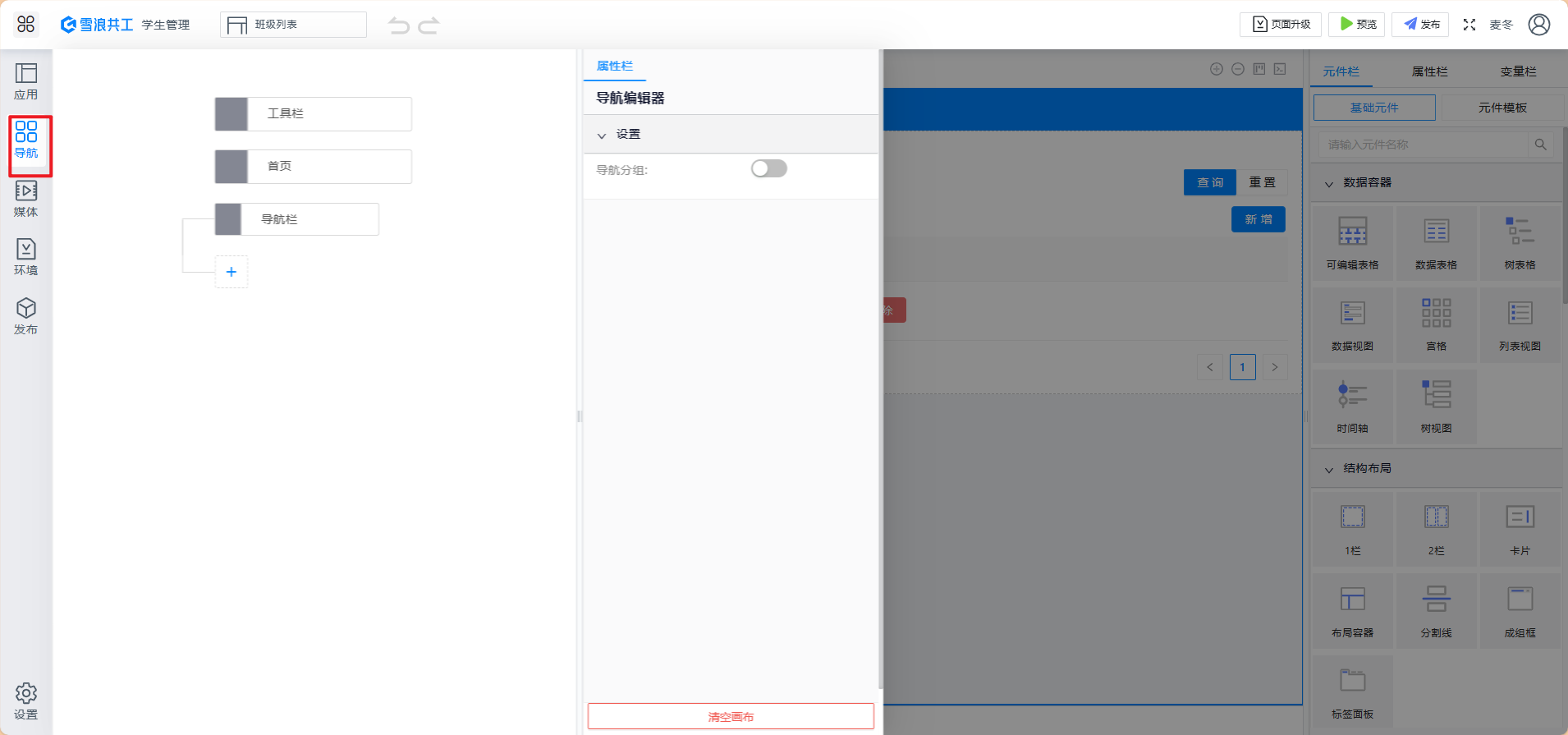

  1. 点击应用导航，

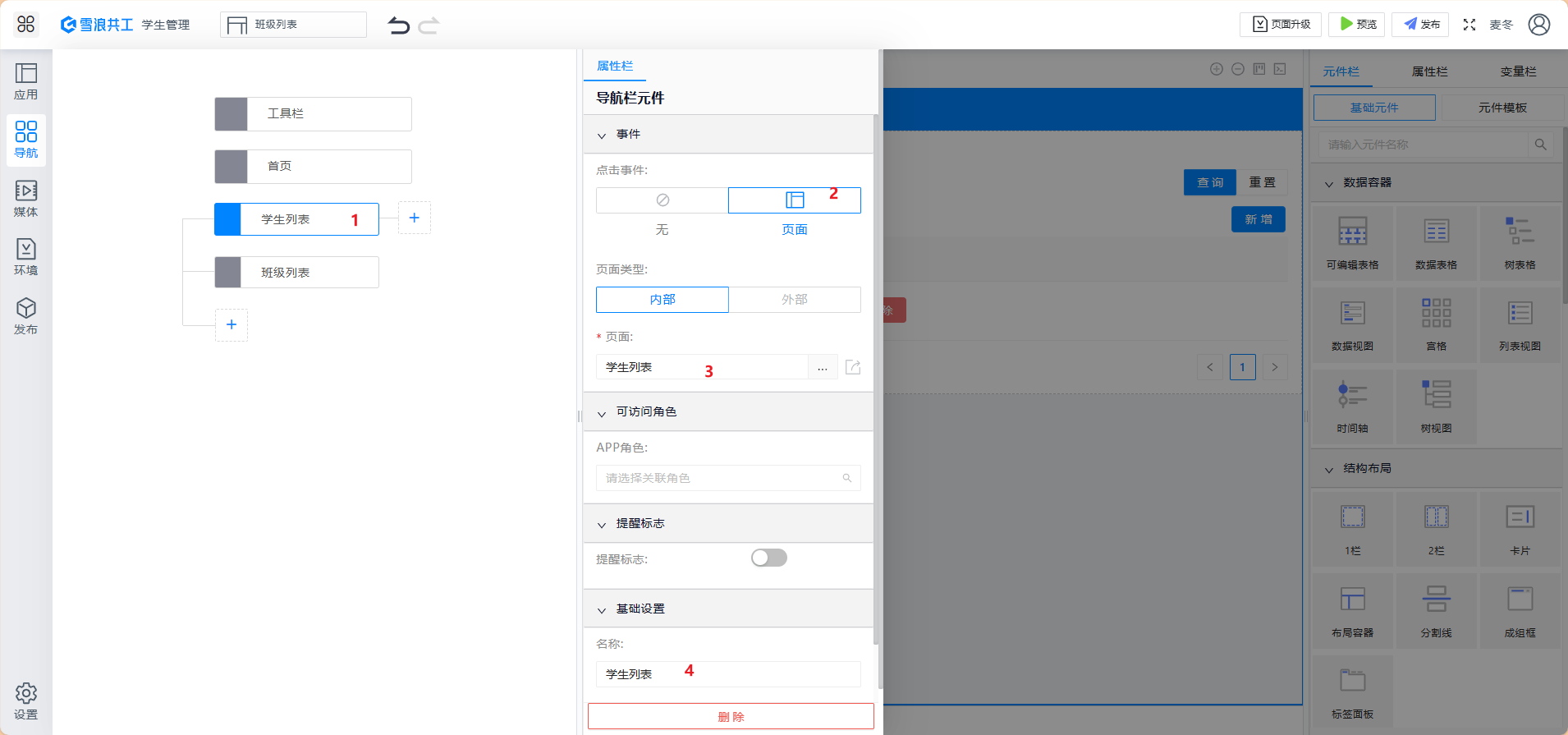

  1. 选中一个导航，选择点击事件为页面，选择学生列表页面，并修改导航名称

  1. 设置其他页面

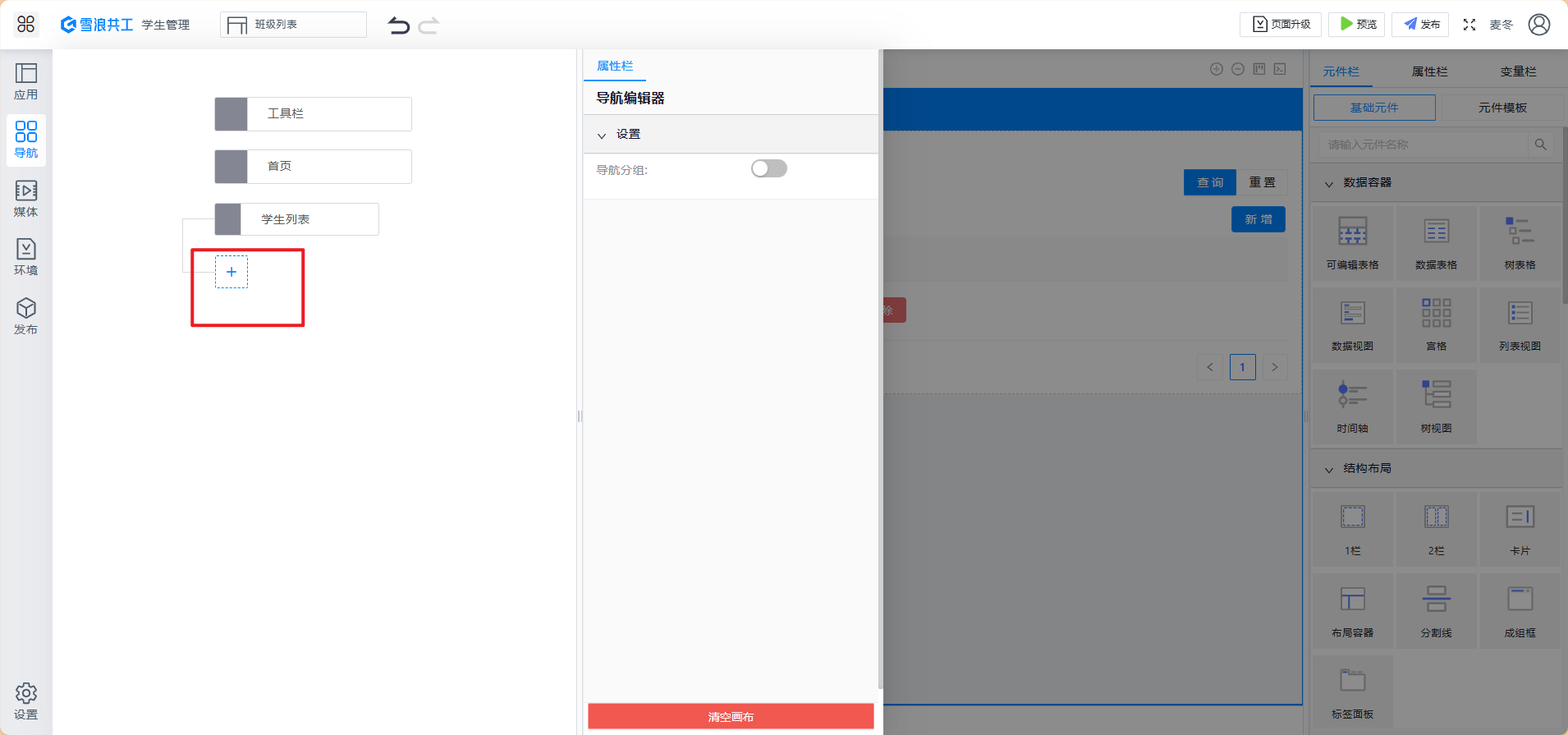

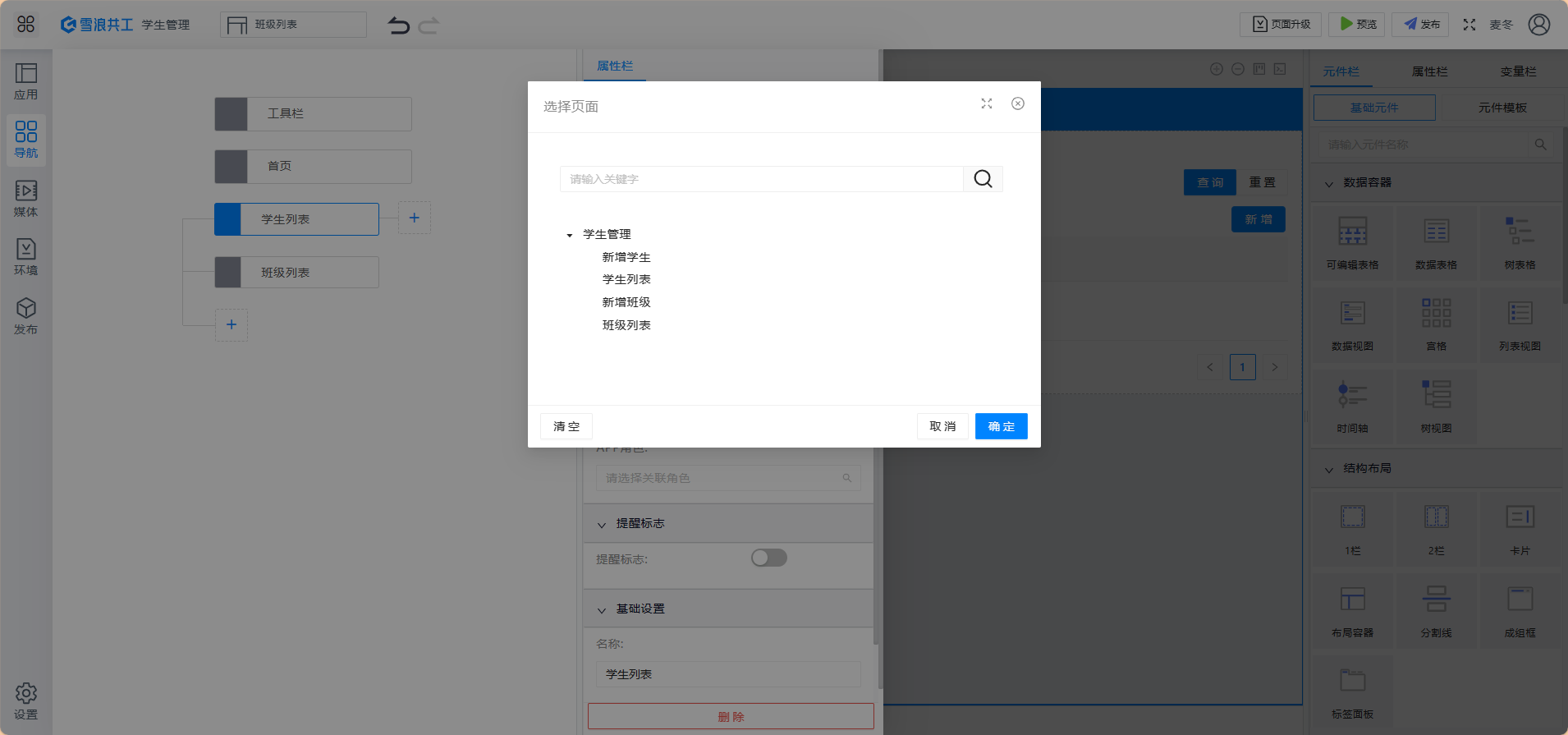

点击导航栏，或者点击"+"新增导航，点击页面选择页面后点击确定。根据需要修改一下导航名称

预览​

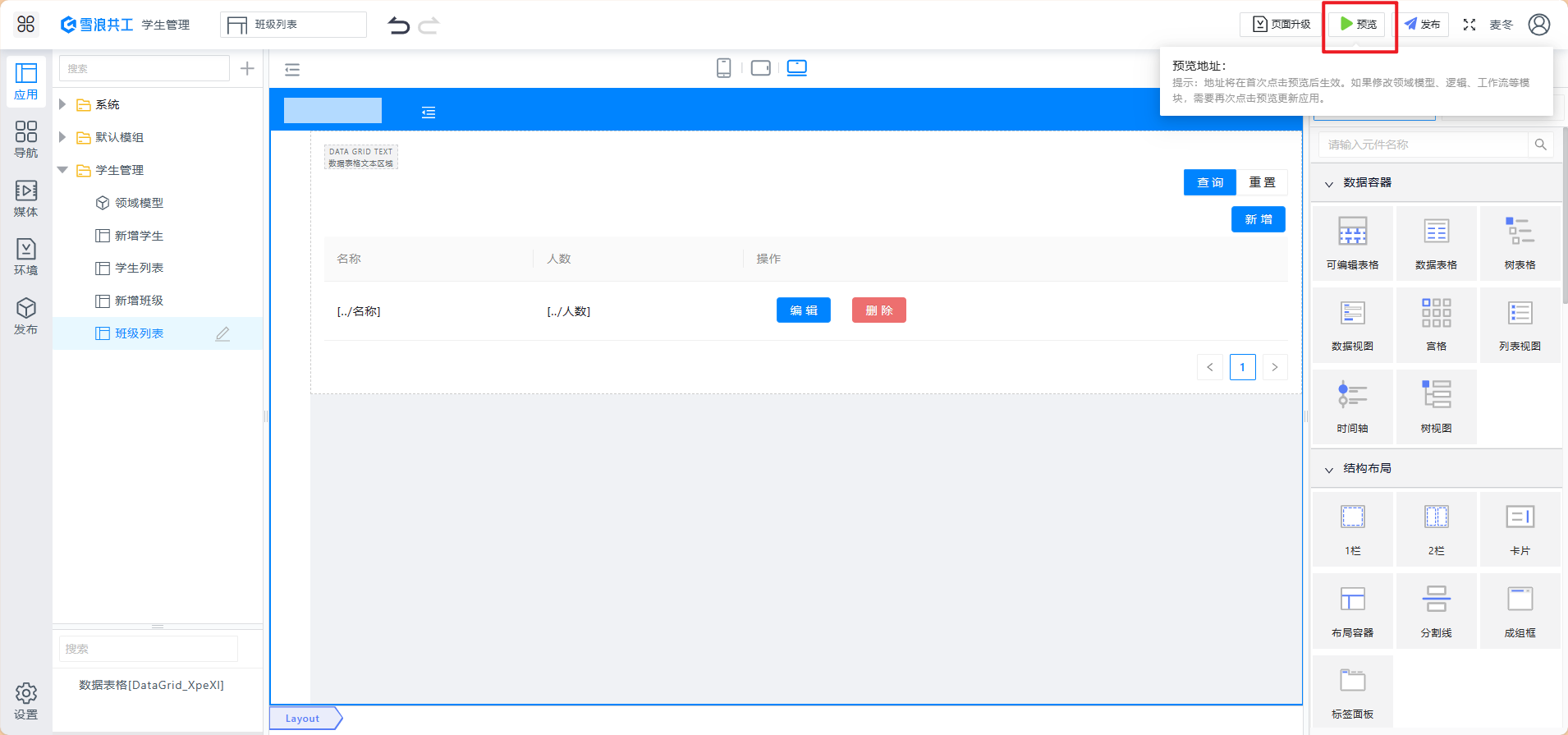

点击预览按钮

运行后添加数据​

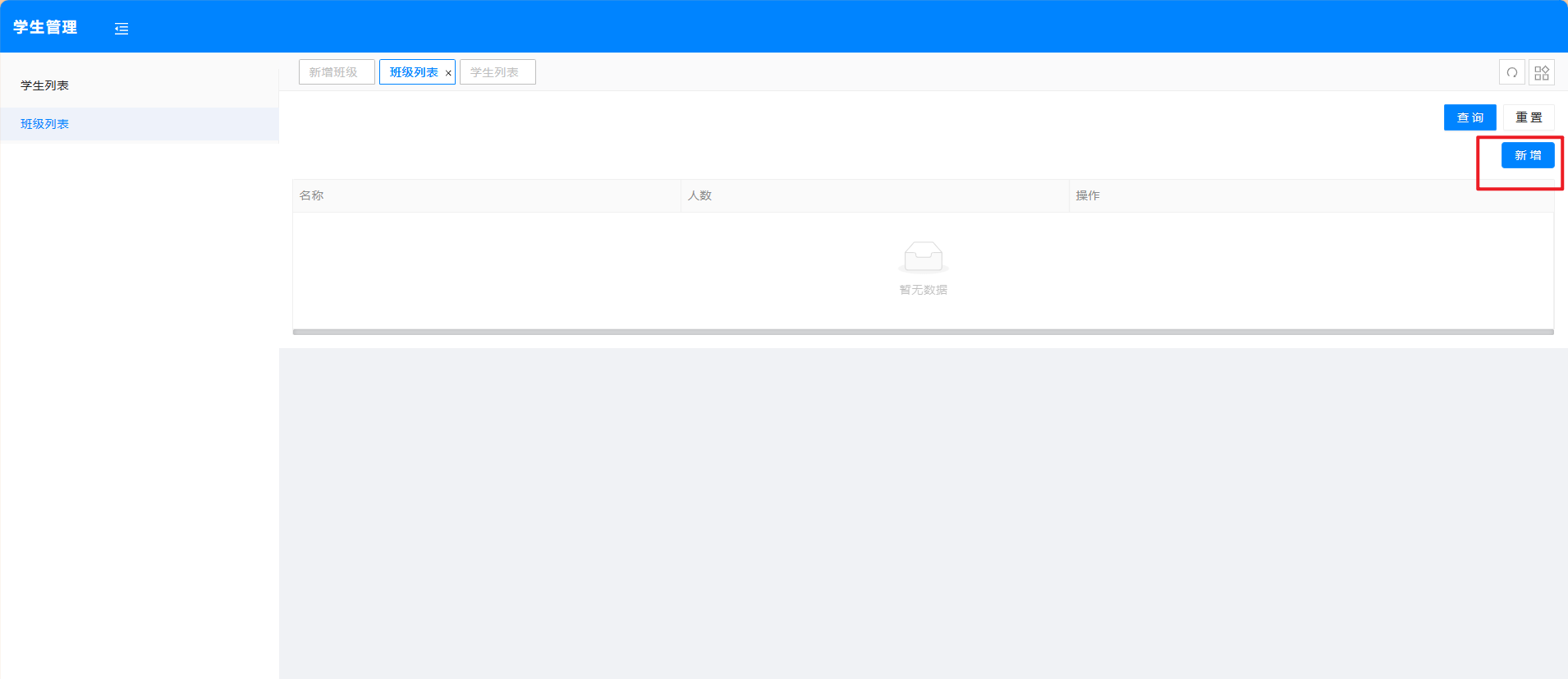

新增数据，点击新增按钮后跳转到新增数据的页面

填写好相应的数据后，点击保存

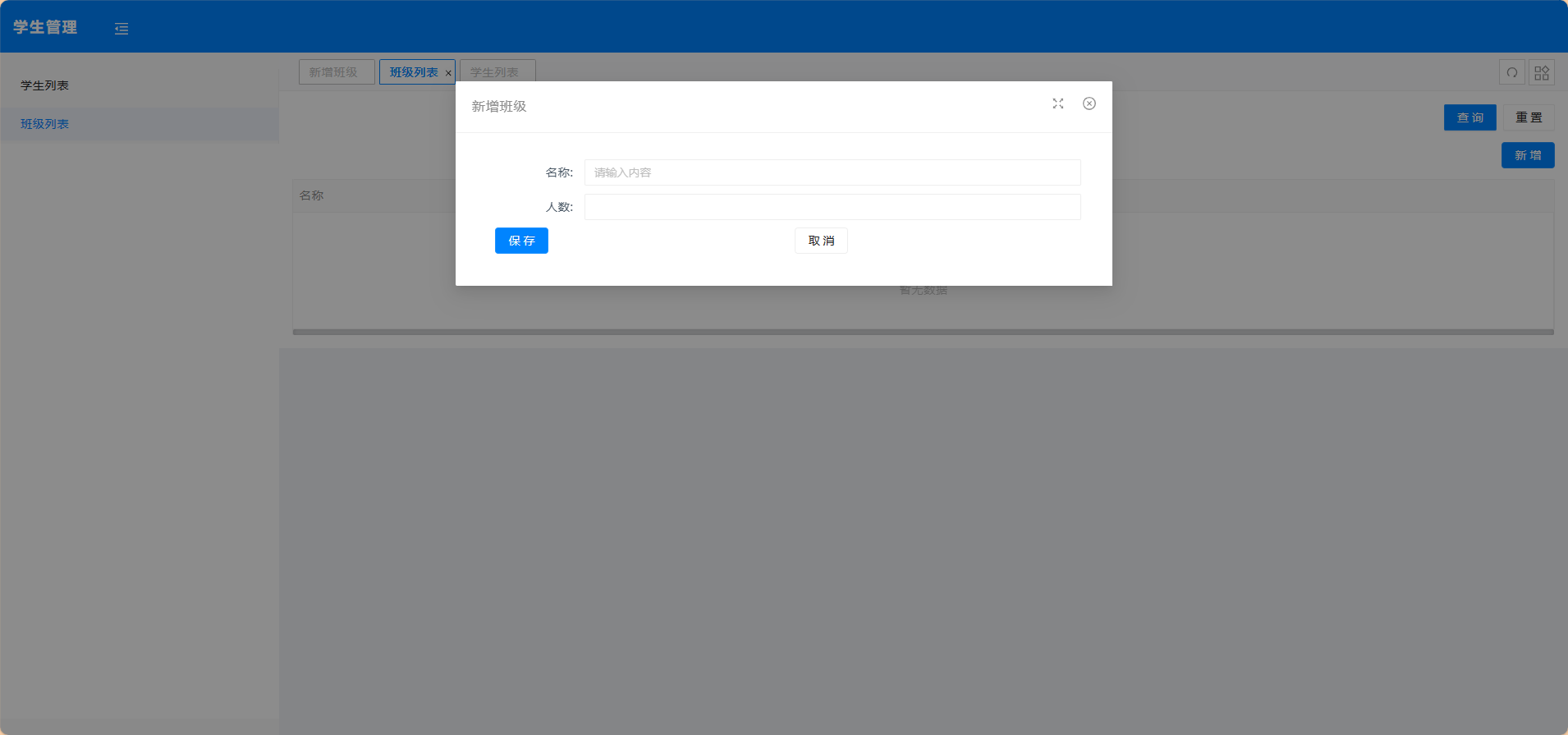

新增班级信息如下

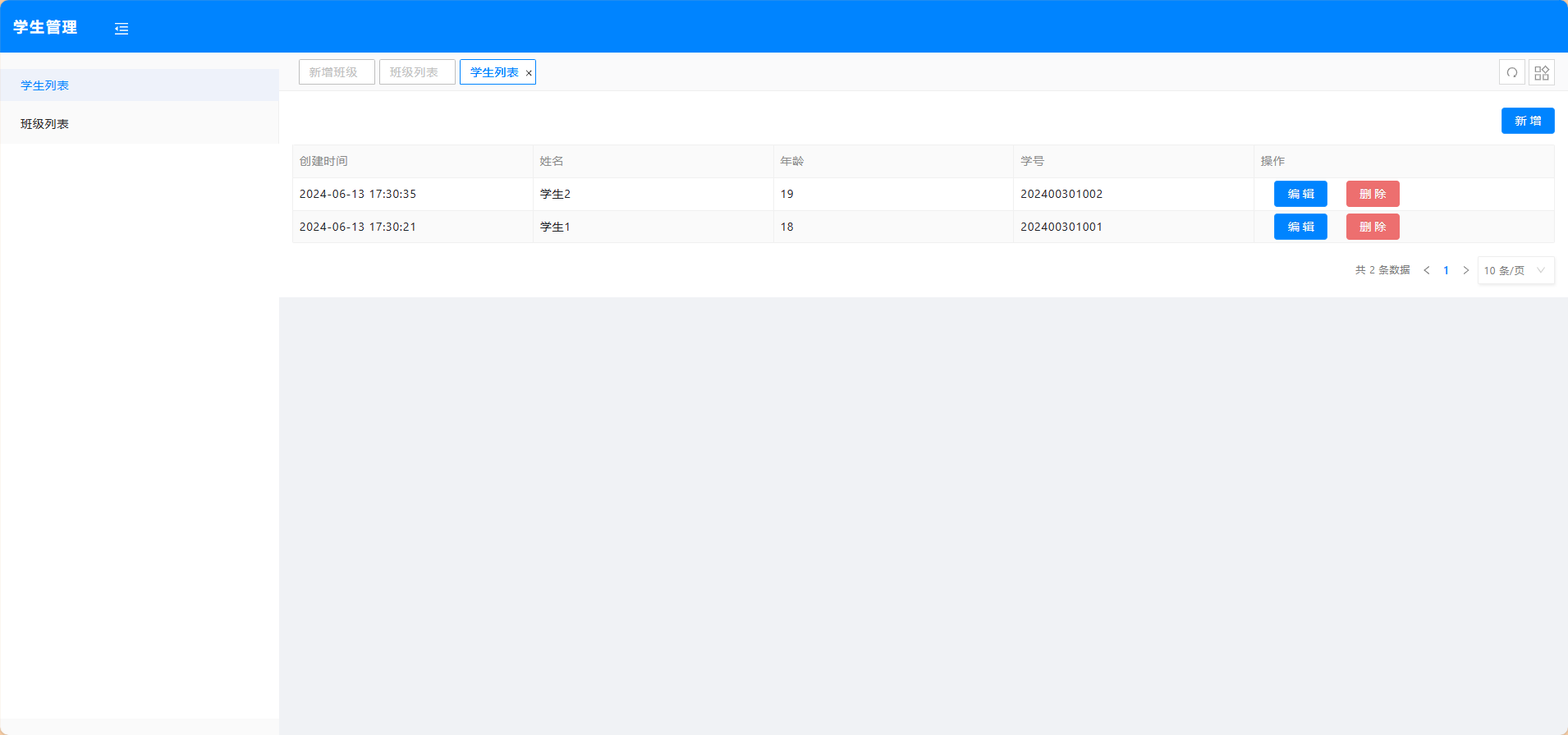

新增学生信息如下

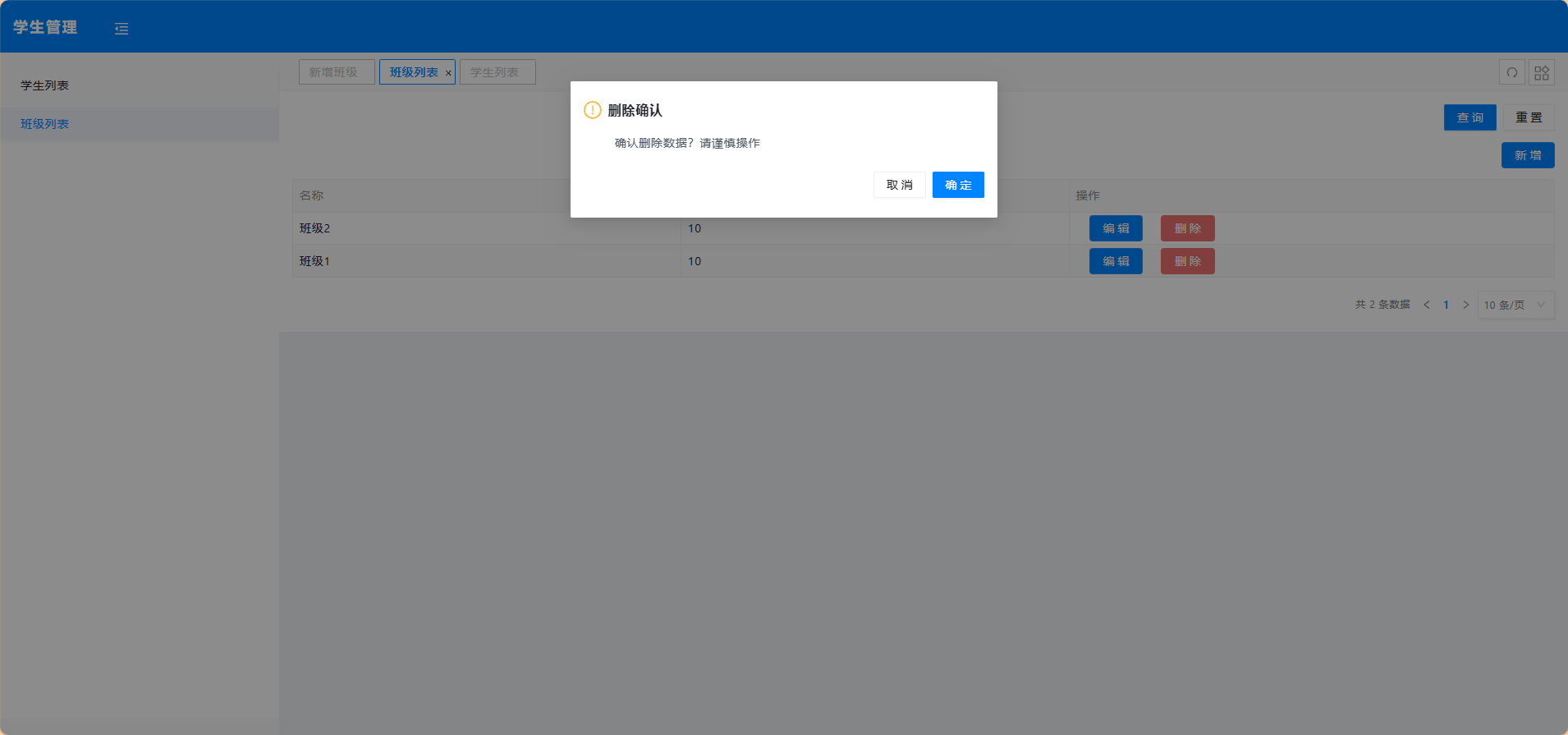

点击删除后会出现是否确认删除按钮，点击确认删除数据

编辑按钮可修改已添加好的数据

（扩展）改用逻辑实现班级列表​

新增逻辑​

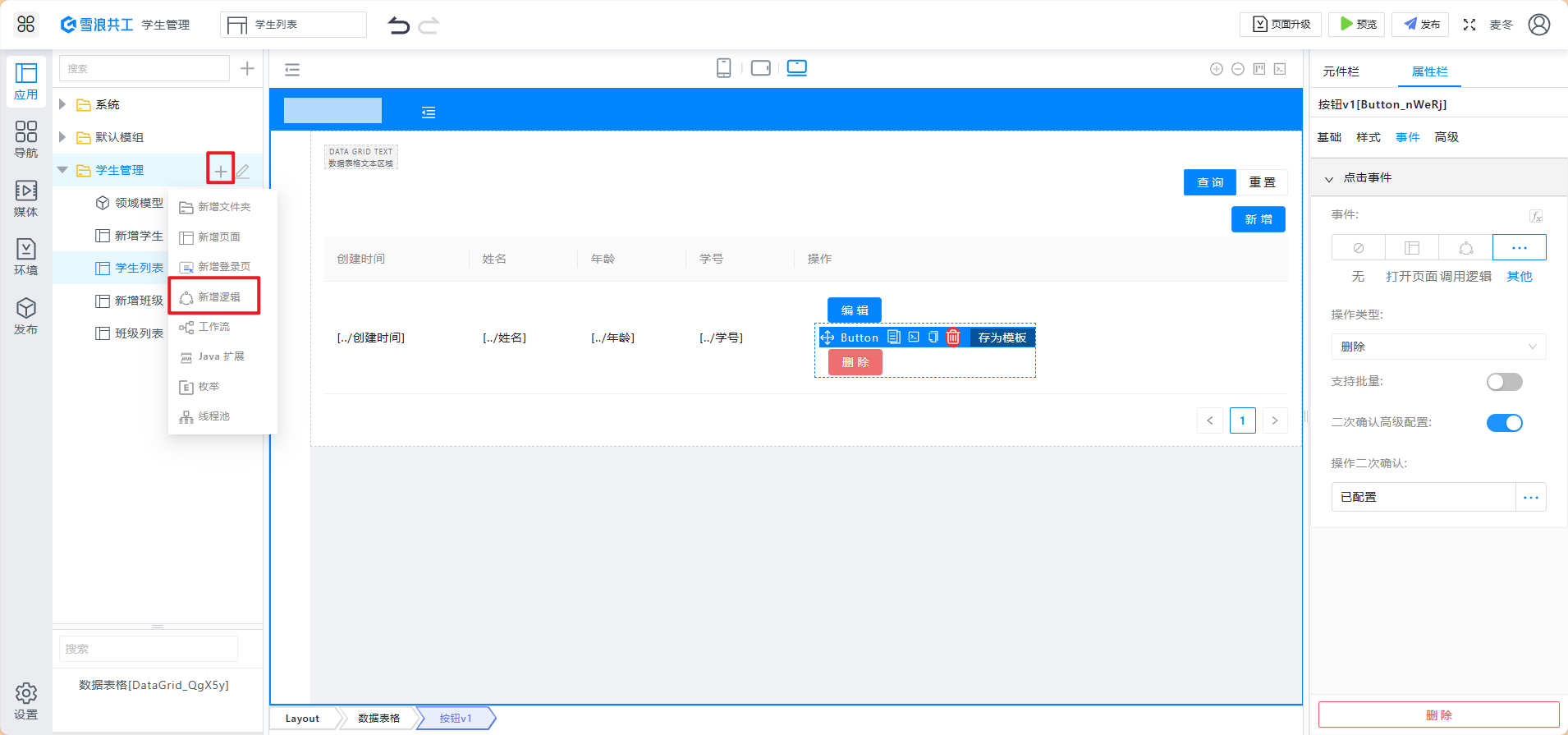

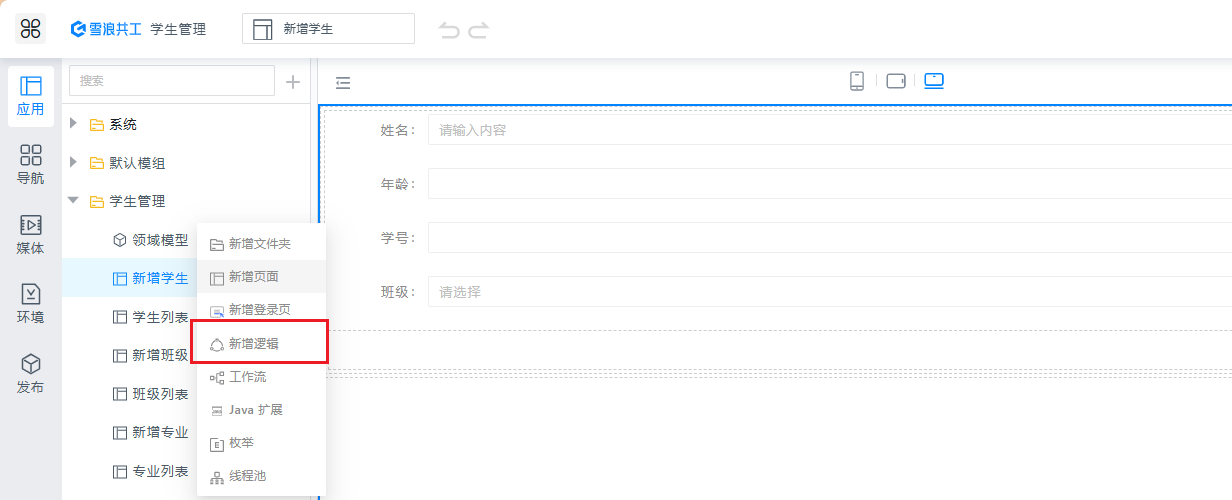

点击"+"，点击新增逻辑后填写逻辑名称后，跳转到逻辑页面

  1. 配置检索元件

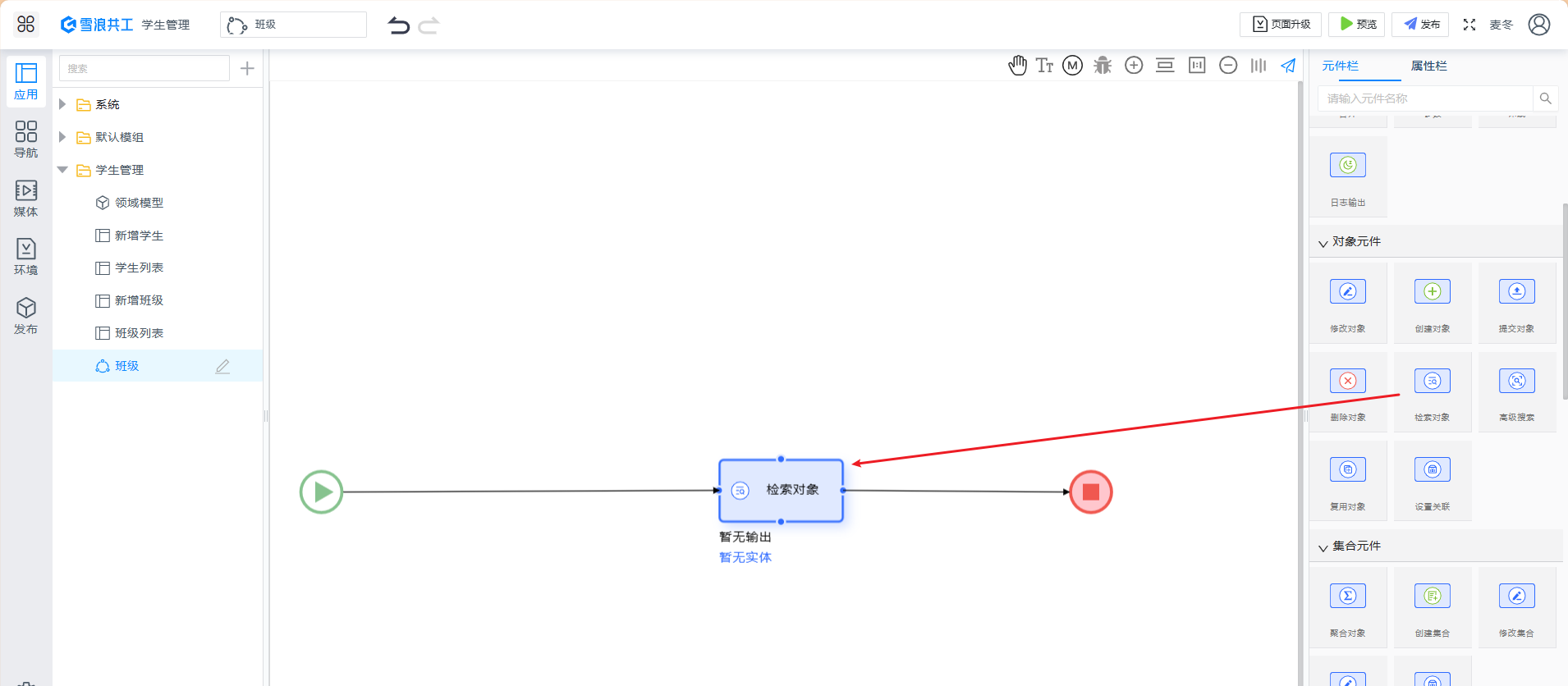

  2. 将检索对象元件从元件栏拉入到画布上

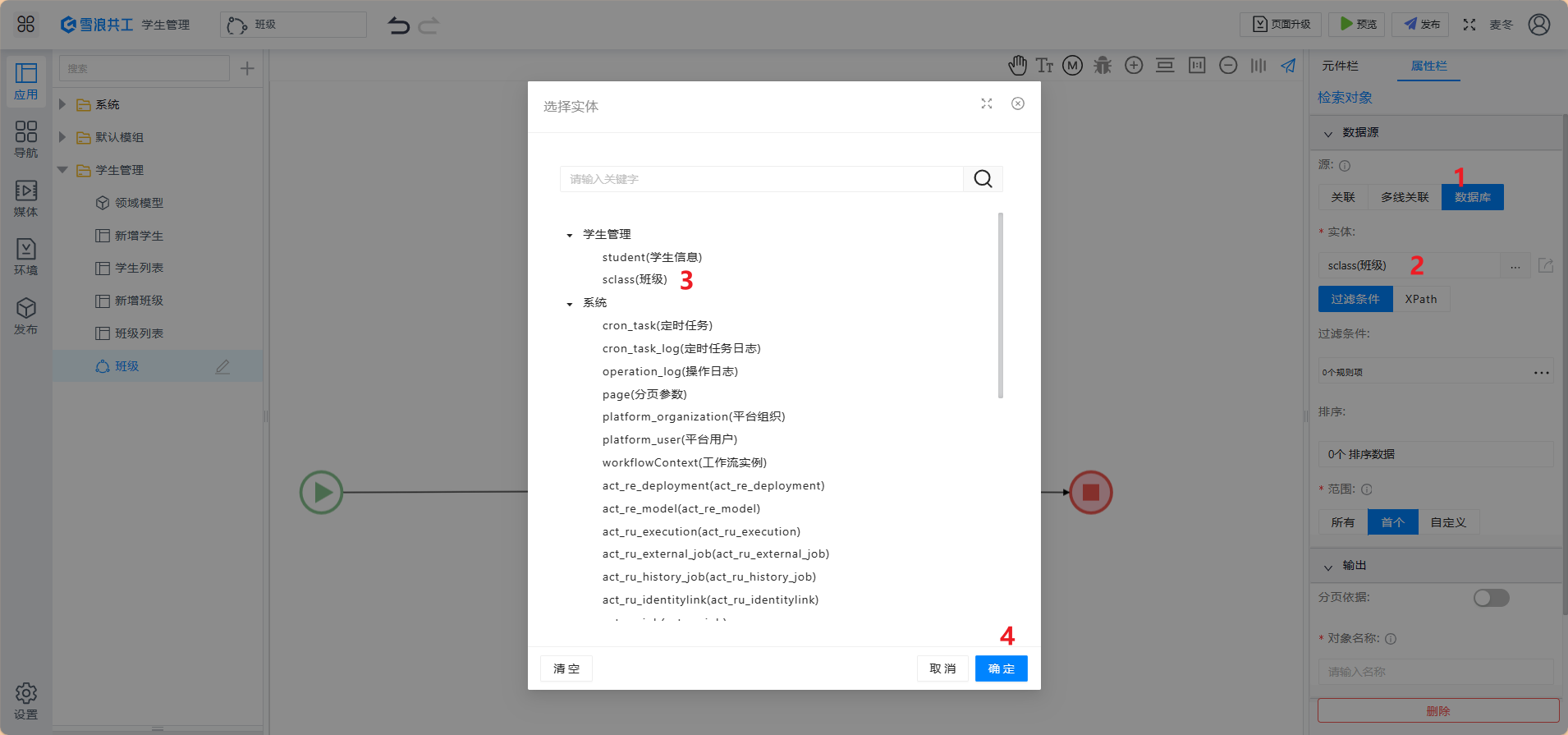

  1. 设置检索对象元件的属性，首先数据源选择数据库，然后选择班级实体

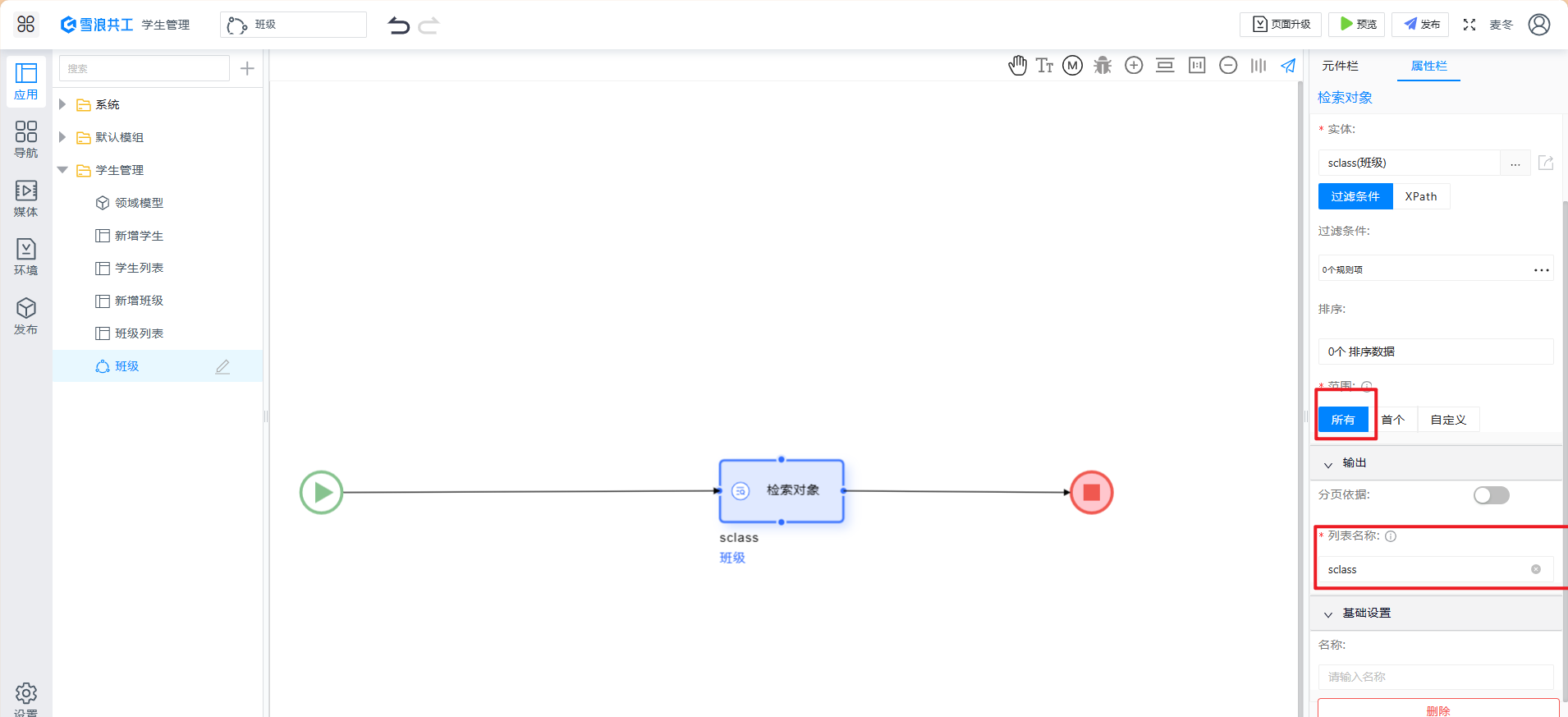

  1. 因为我们需要班级实体的所有数据，所以范围这里我们选择所有。并配置返回的列表名称为 sclass

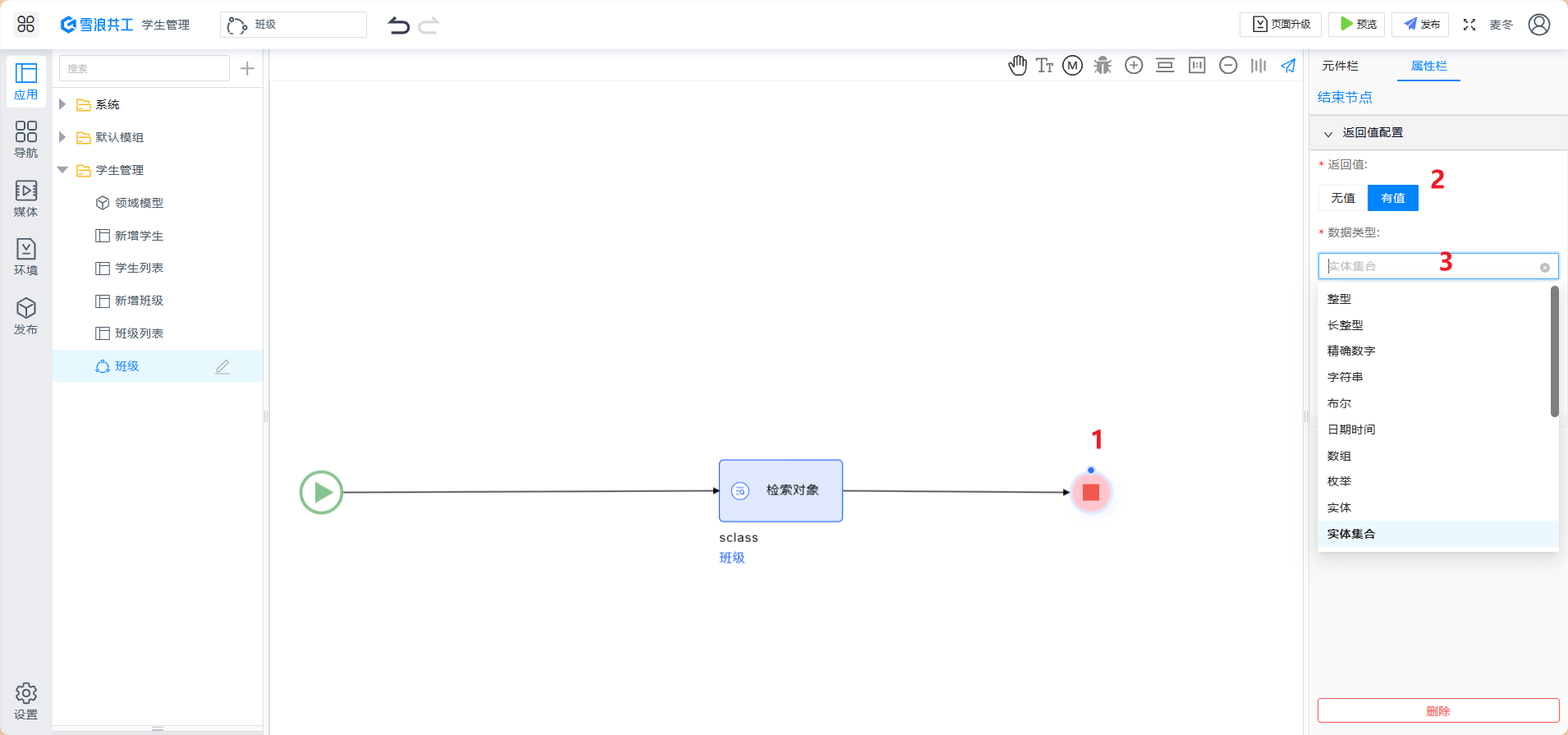

  1. 配置结束节点

因为班级列表需要通过逻辑传值，所以需要配置返回节点为有值。

点击结束节点，返回值选择有值，选择返回实体集合数据类型

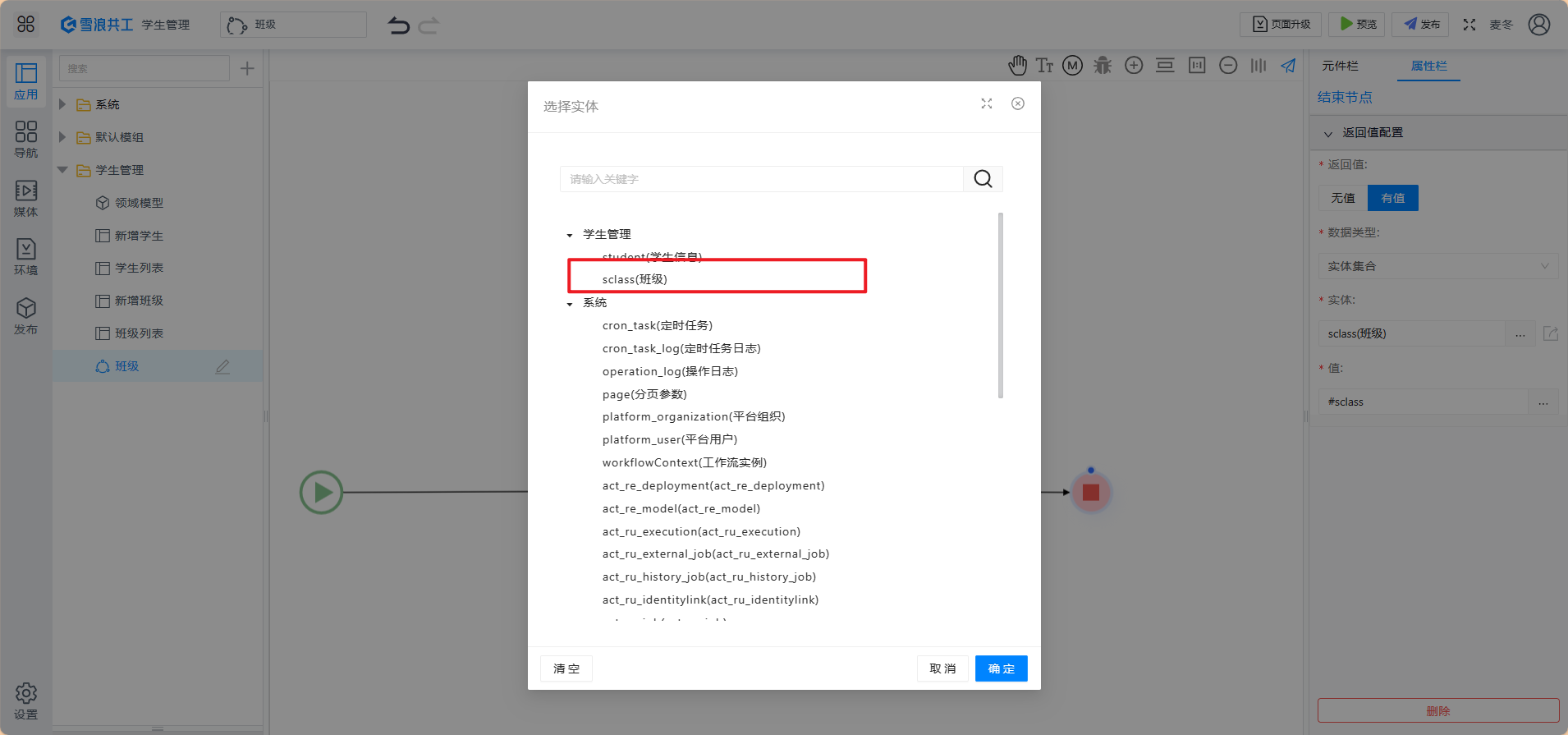

之后选择实体

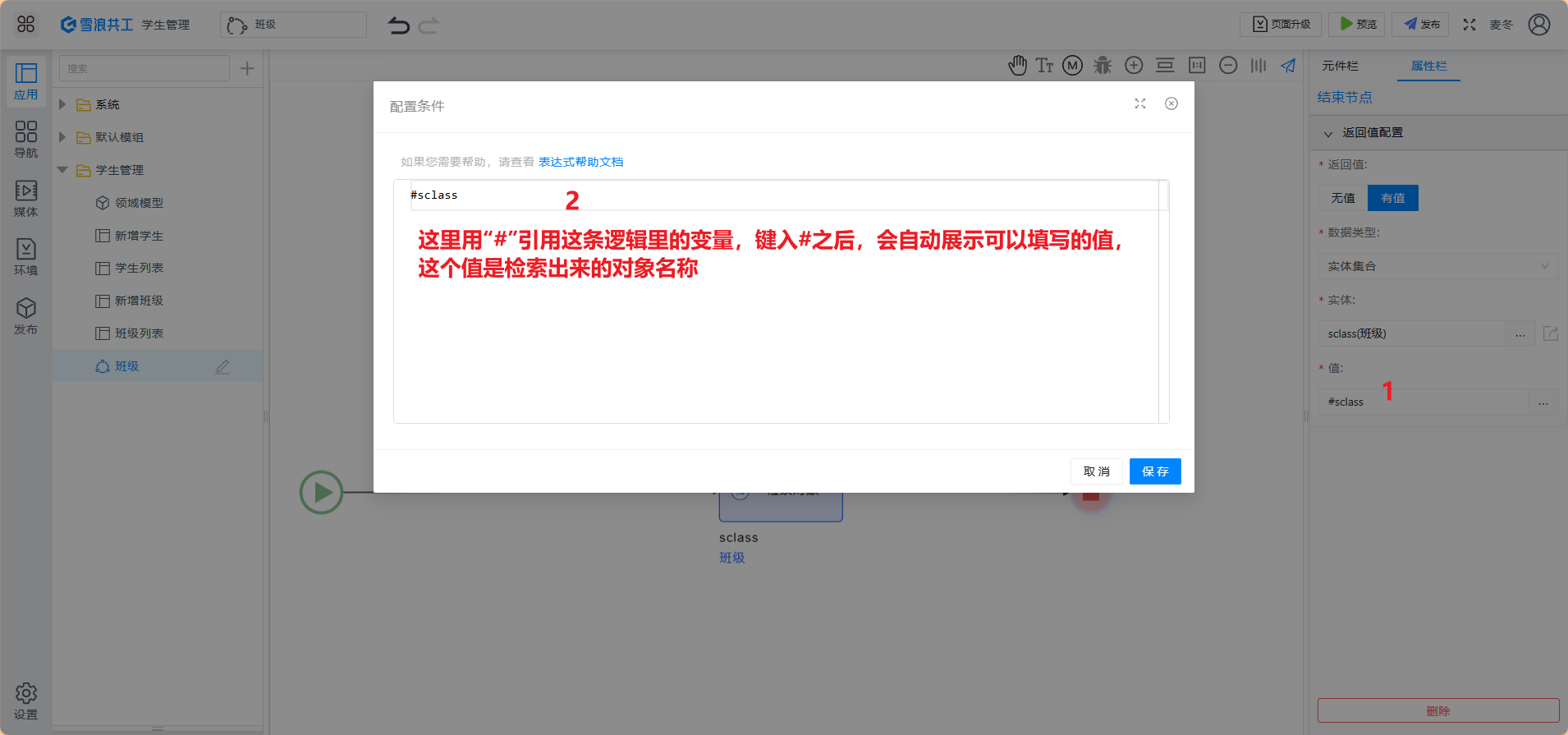

最后配置返回的值

逻辑发布​

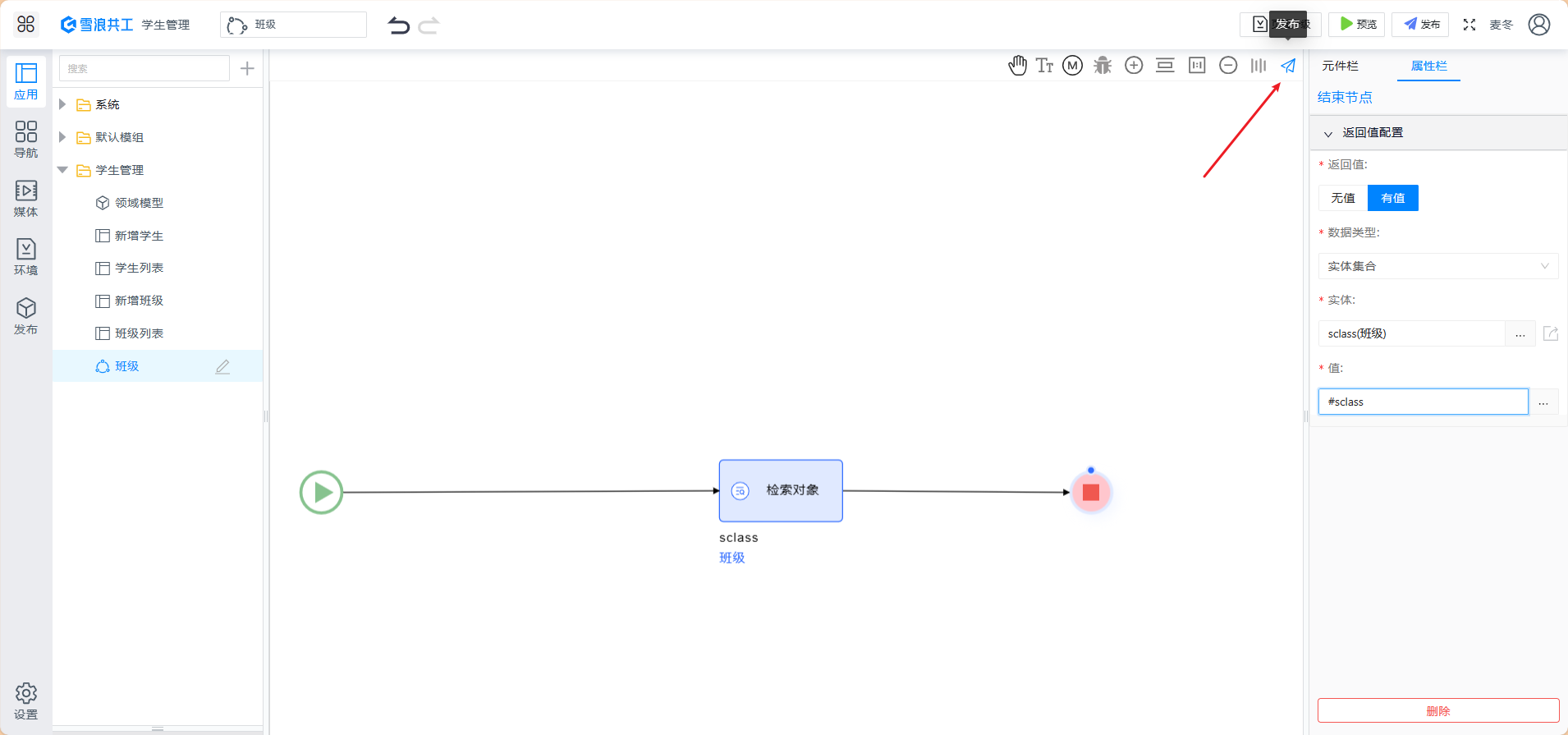

点击发布

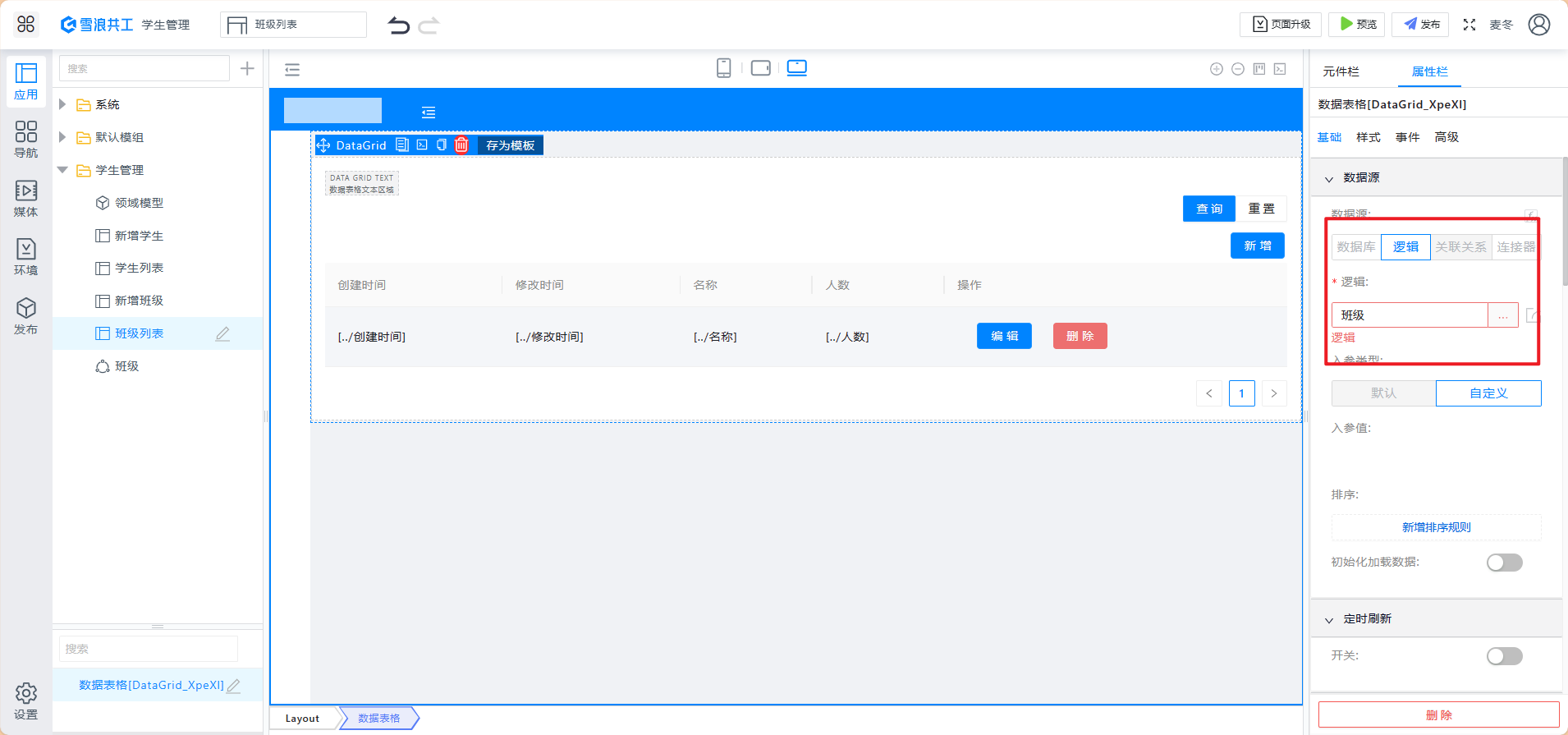

修改班级列表的数据源为逻辑​

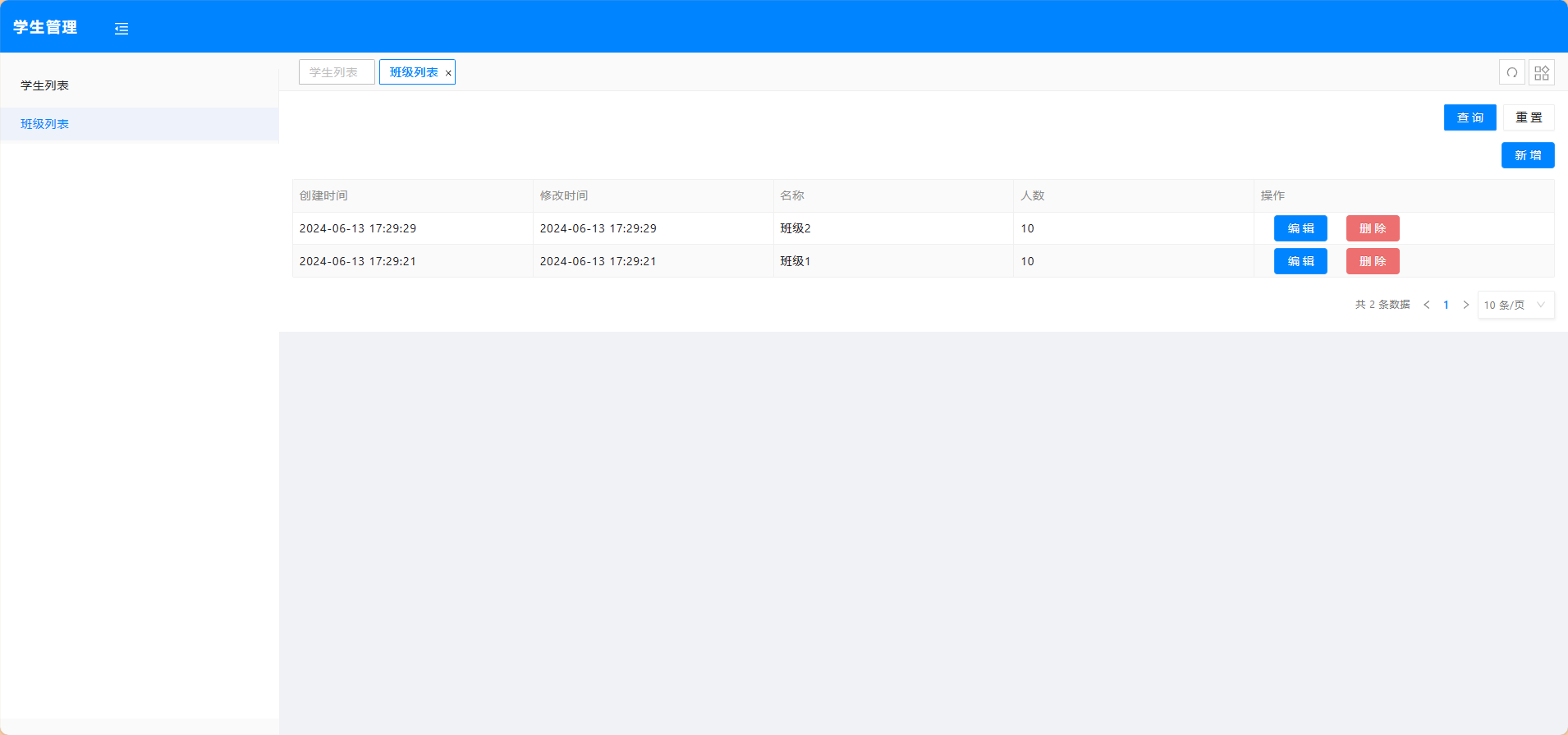

再次预览，数据可以全部展示

进阶版（增加专业管理功能）​

领域模型更新​

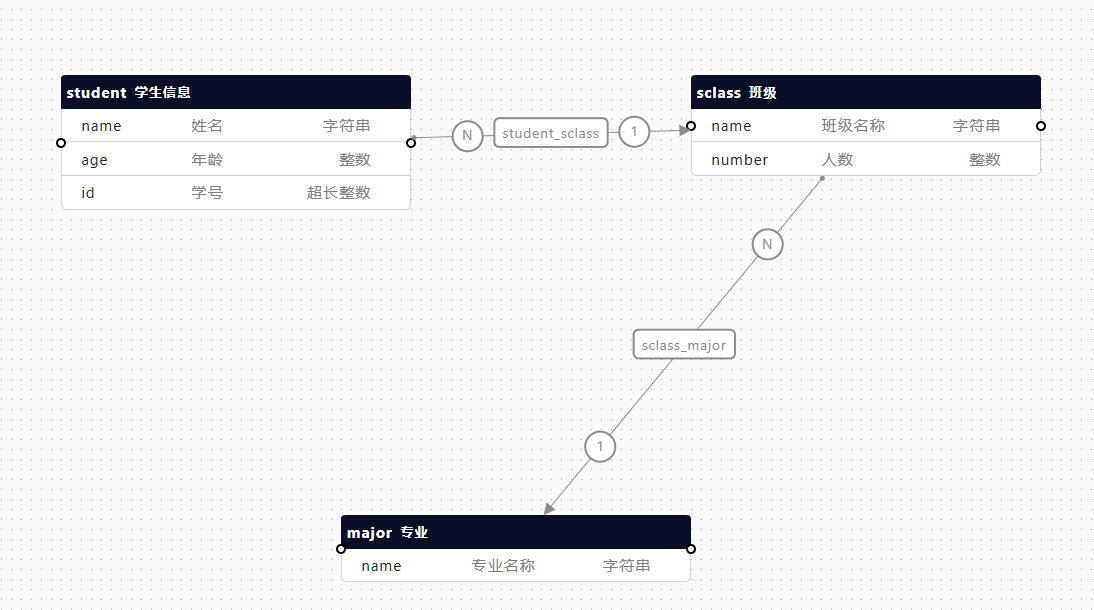

同理新建专业实体，属性为专业名称，然后建立班级和专业之间的 N-1 关联关系，最终领域模型如下图

配置页面​

新增专业​

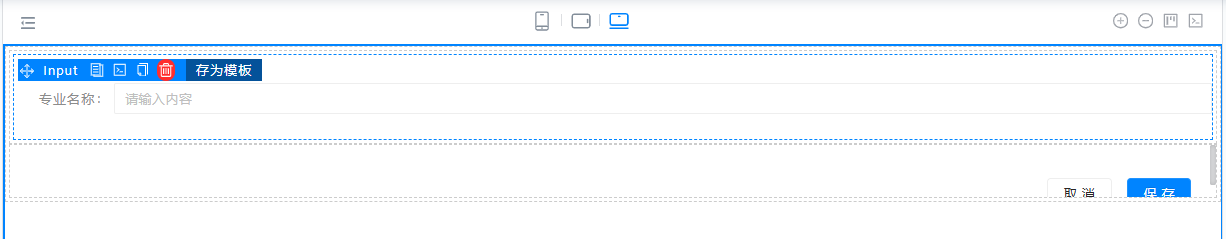

参考 1.4.1 小节，搭建如下图所示的新增专业页面，使用单行文本作为输入元素

专业列表​

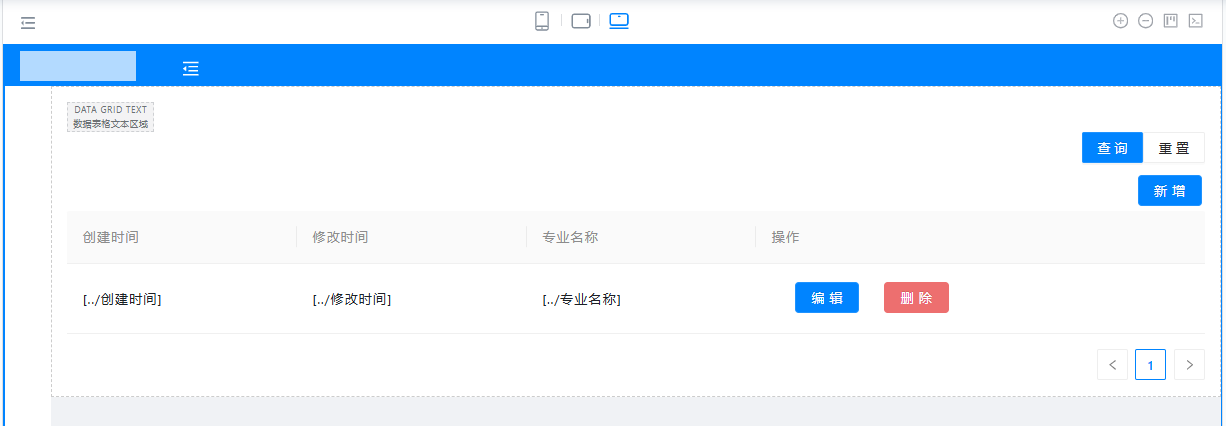

参考 1.4.2，搭建如下图所示的专业列表页面，使用数据表格作为数据容器

新增班级​

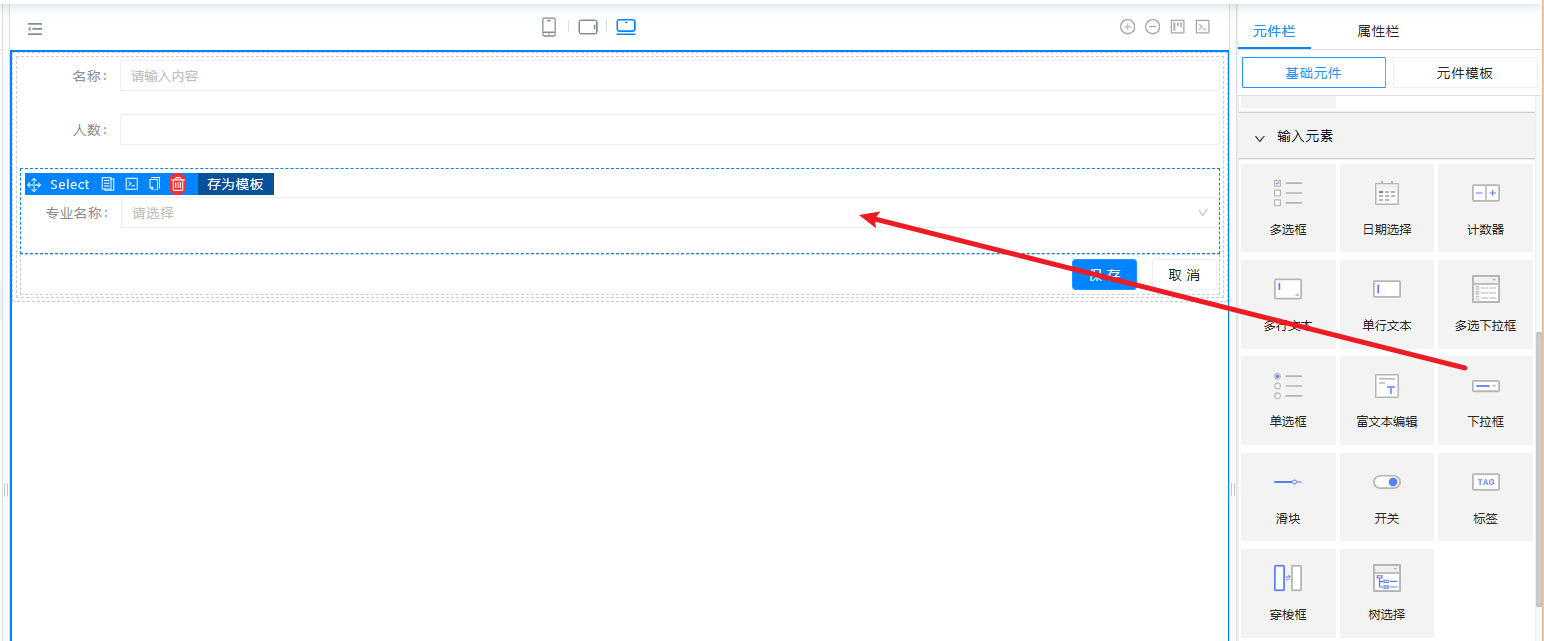

修改新增班级的页面，新拖入一个下拉框到数据视图中

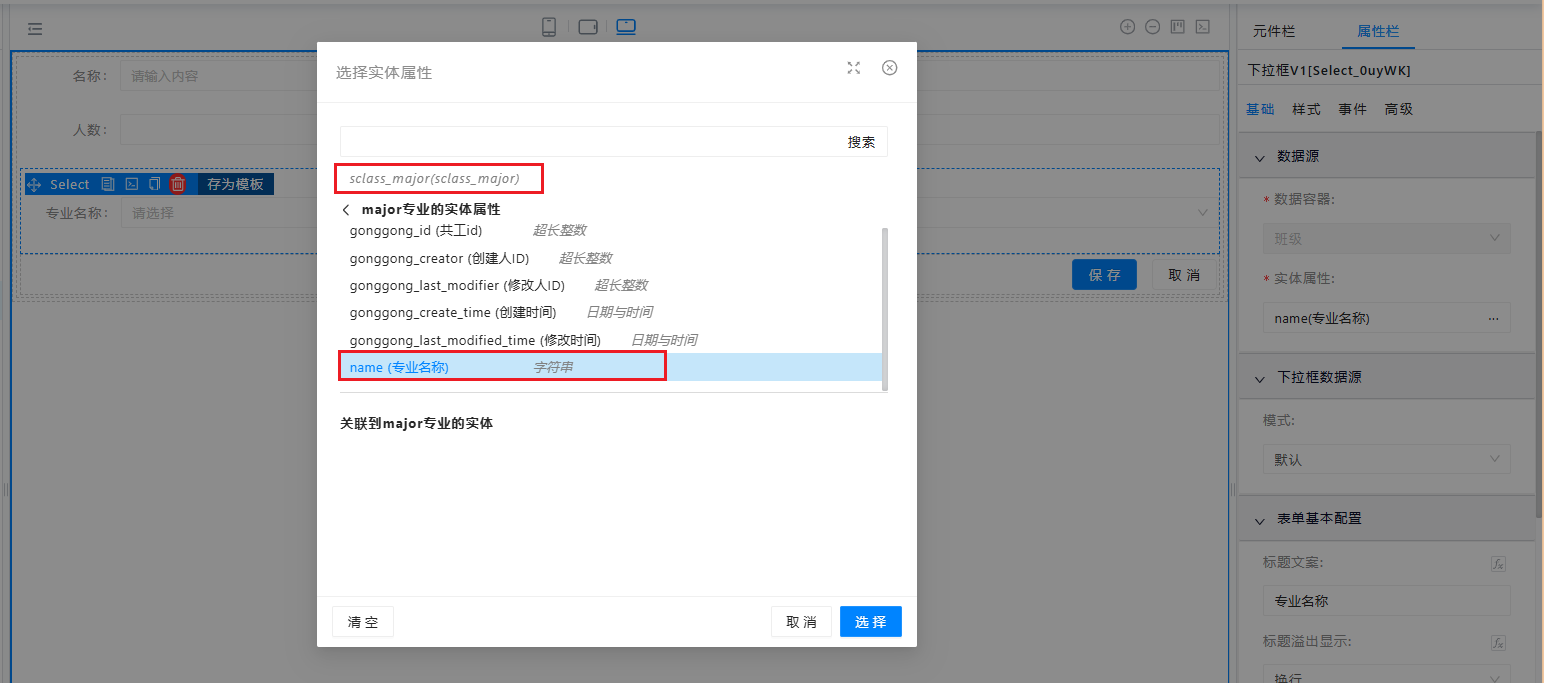

在右侧属性栏中点击实体属性，点击关联到班级的实体，再选择专业名称这个实体属性，最后点击[选择]按钮。这样就可以在新增/编辑班级信息时，选择班级对应的专业了。

设置应用导航​

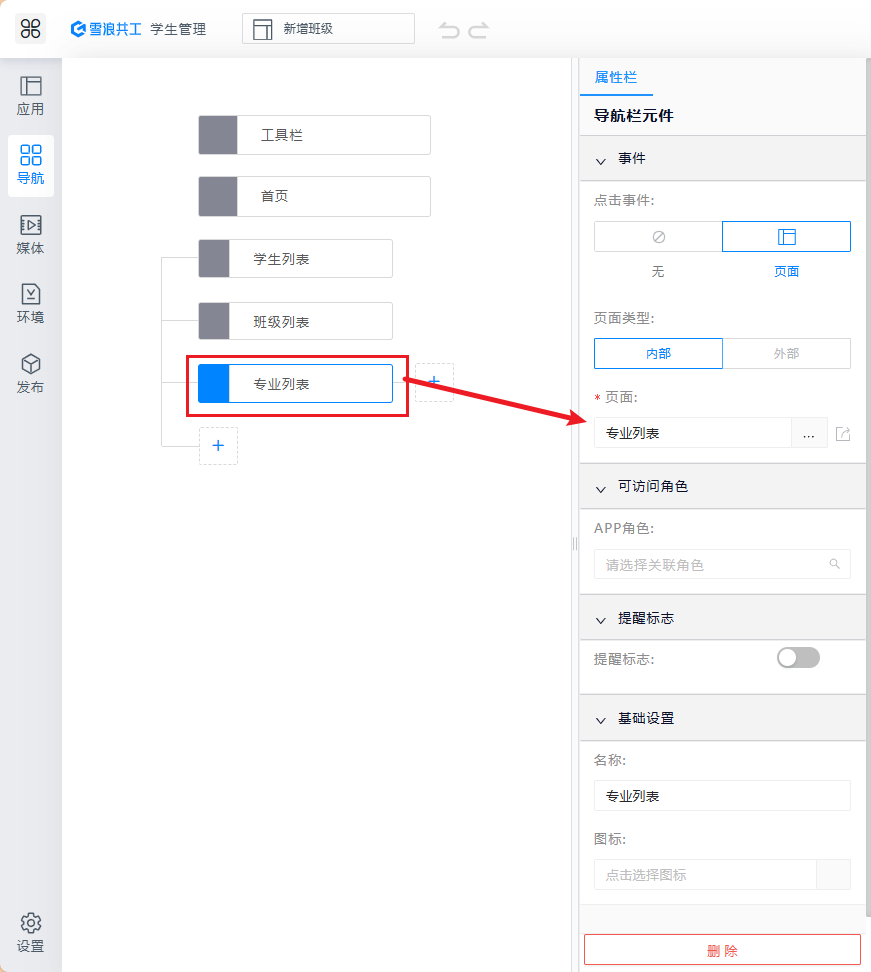

新增一个导航，名称为”专业列表”，绑定到专业列表页面

学生列表查询逻辑​

学生列表想要同时显示其关联的班级，以及班级关联的专业，需要使用逻辑查询实现

新增逻辑​

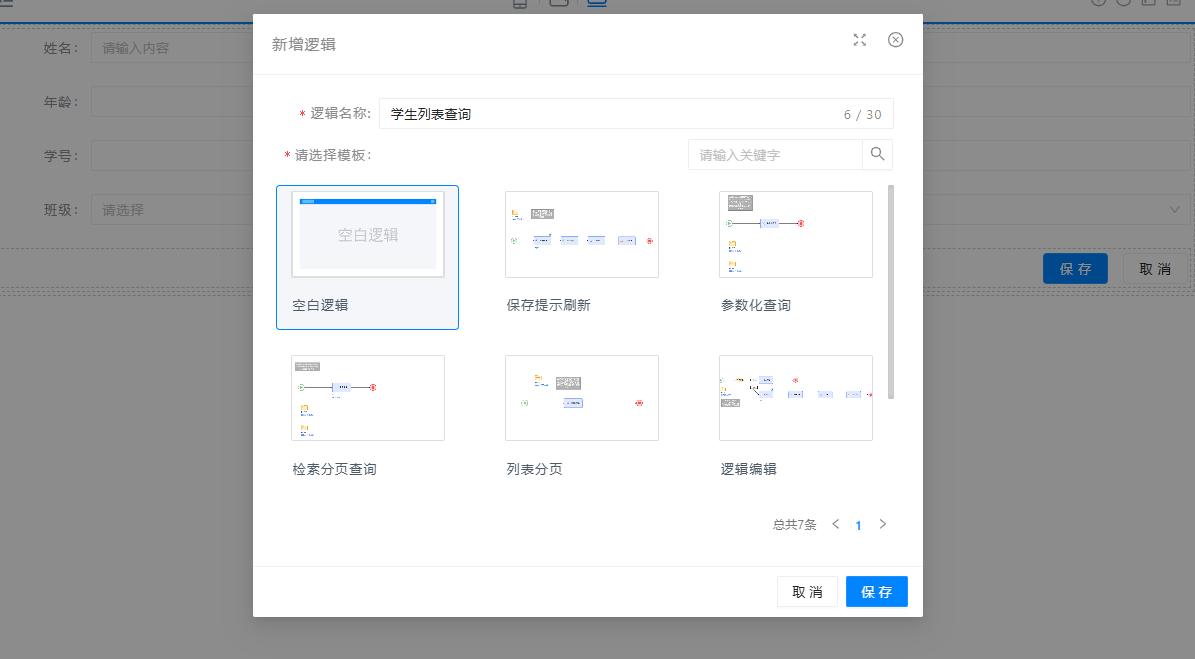

填写逻辑名称后点击保存

添加分页参数​

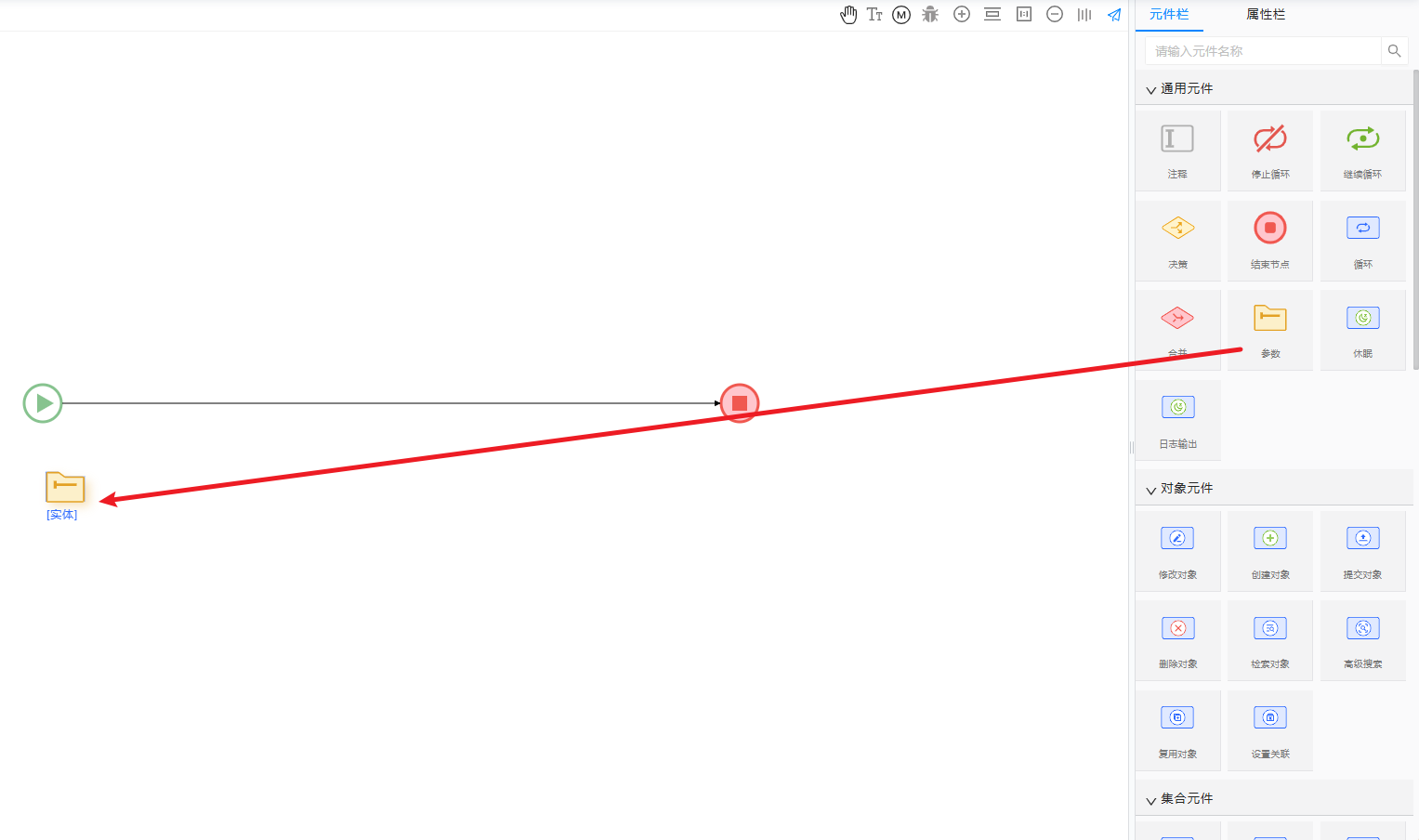

拖入一个参数元件

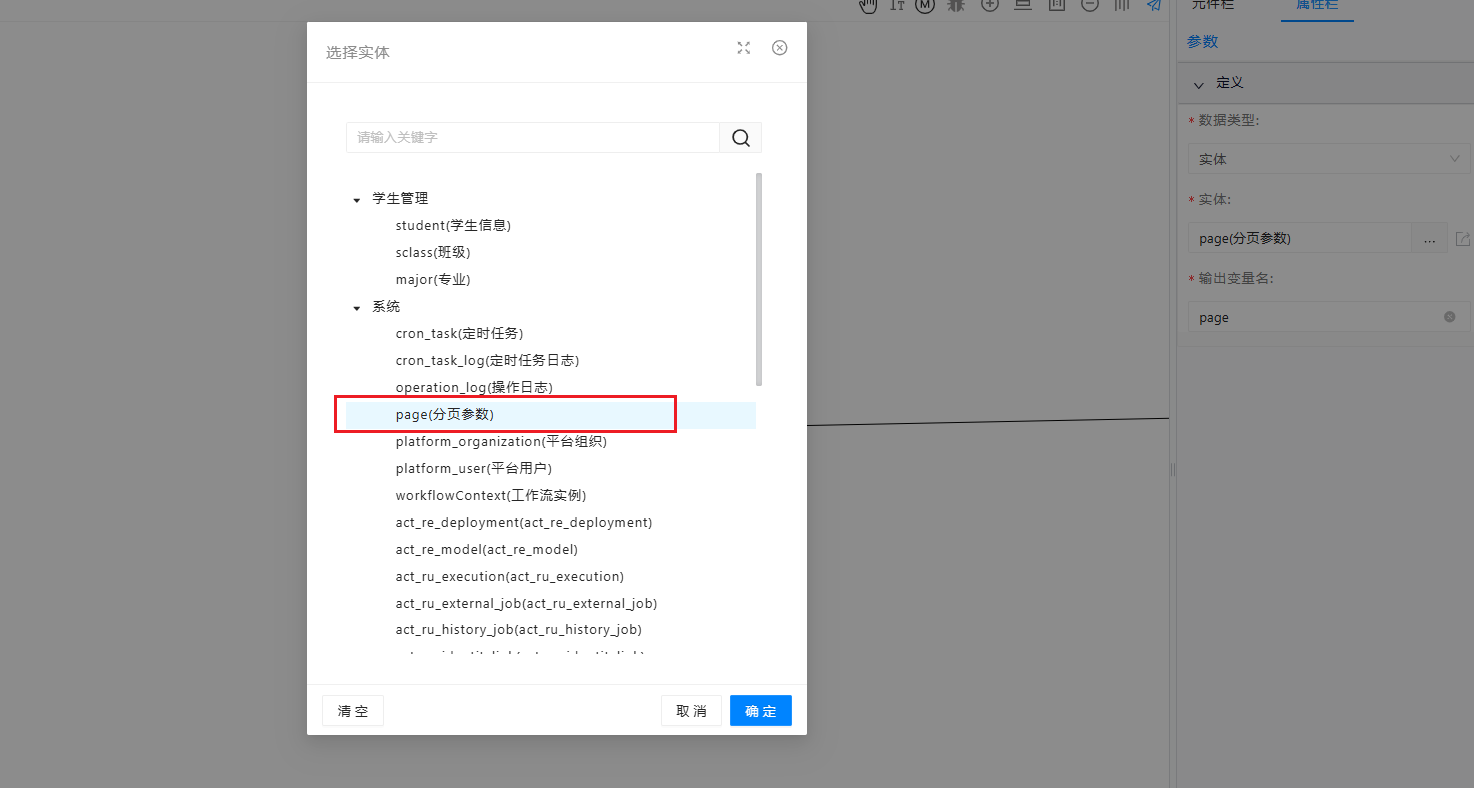

选择数据类型为实体类型，并选择系统模组里的 page 实体，输出变量名定义为 page（变量名可以根据个人习惯命名）

检索所有学生​

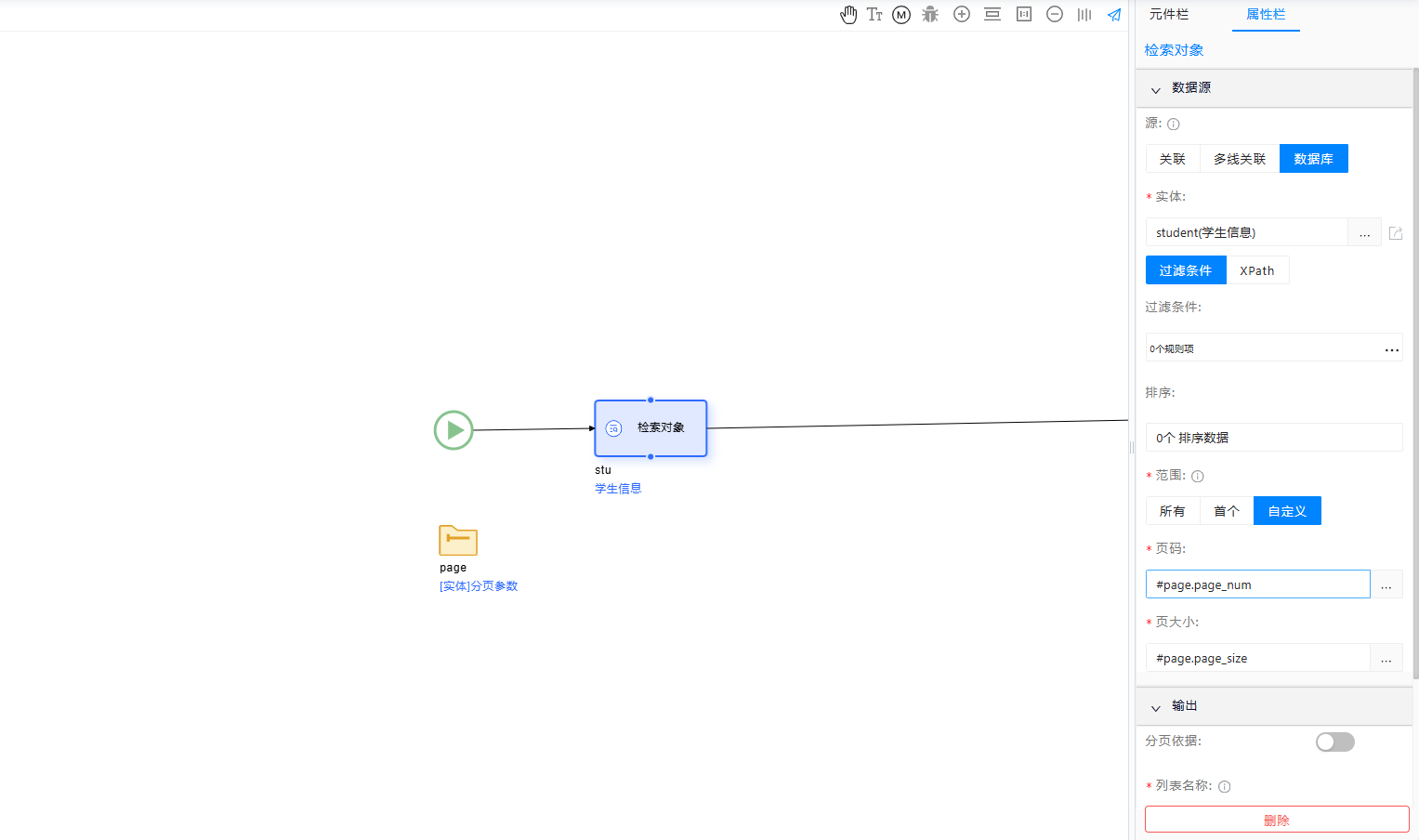

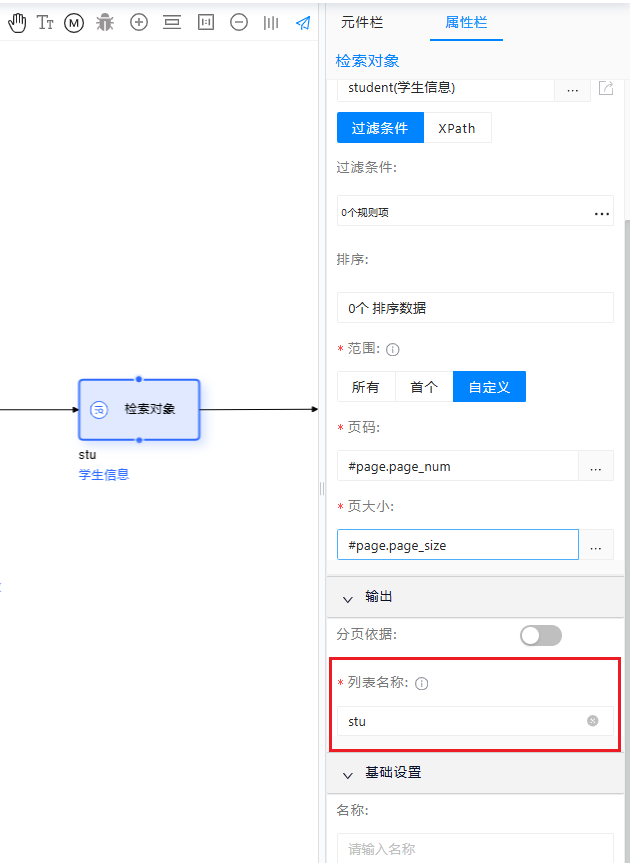

拖入一个检索对象到线上如下图所示，

  1. 查询的【源】选择数据库类型，并选择【学生】实体
  2. 范围要配置为【自定义】，页码和页大小如下图所示的表达式配置
  3. 页码：#page.page_num
  4. 页大小：#page.page_size

  1. 定义输出的列表名称为 stu（可根据个人习惯命名），这个 stu 代表了第一步查到的所有学生对象数据的列表

循环查询每个学生的班级和专业​

  1. 拖入一个循环元件，如下图所示
  2. 循环类型为遍历循环
  3. 选择 stu 作为循环的列表，即查询 3-3 中检索到的每一个学生
  4. 然后定义循环对象的名称为 s，即在这个循环里的每条学生对象数据（可根据个人习惯命名）

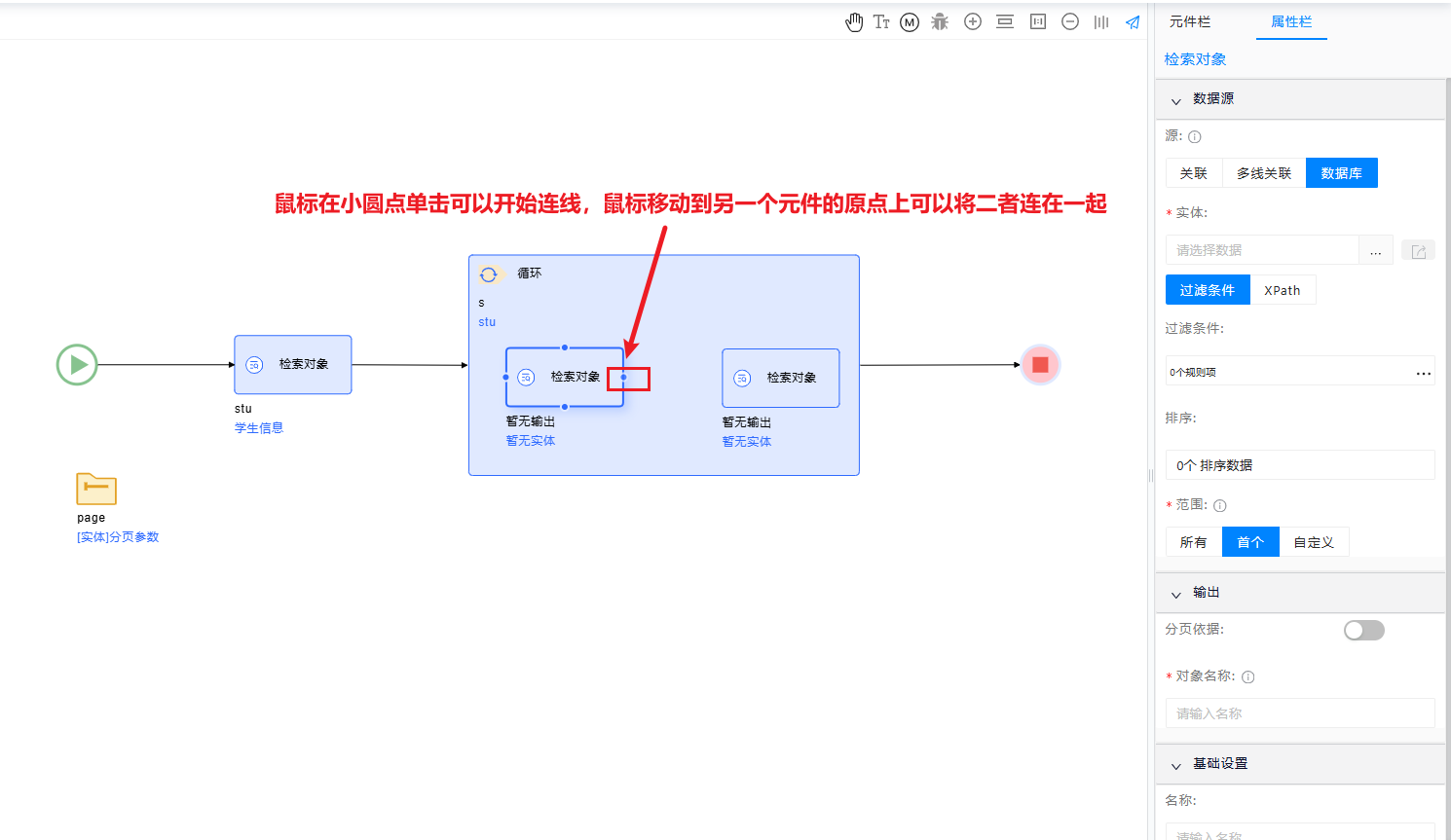

  1. 在循环里依次拖入两个检索对象元件，并点击元件边缘的小圆点在两个元件中间拖出连线，这两个检索对象元件分别用于检索学生关联到的班级，和班级关联到的专业

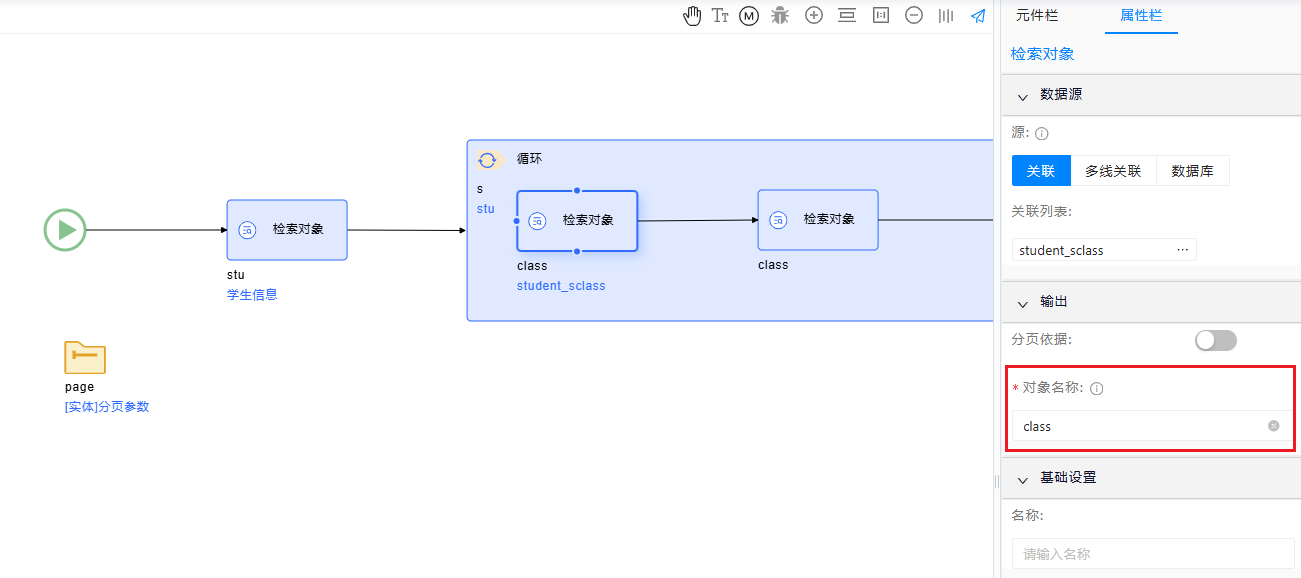

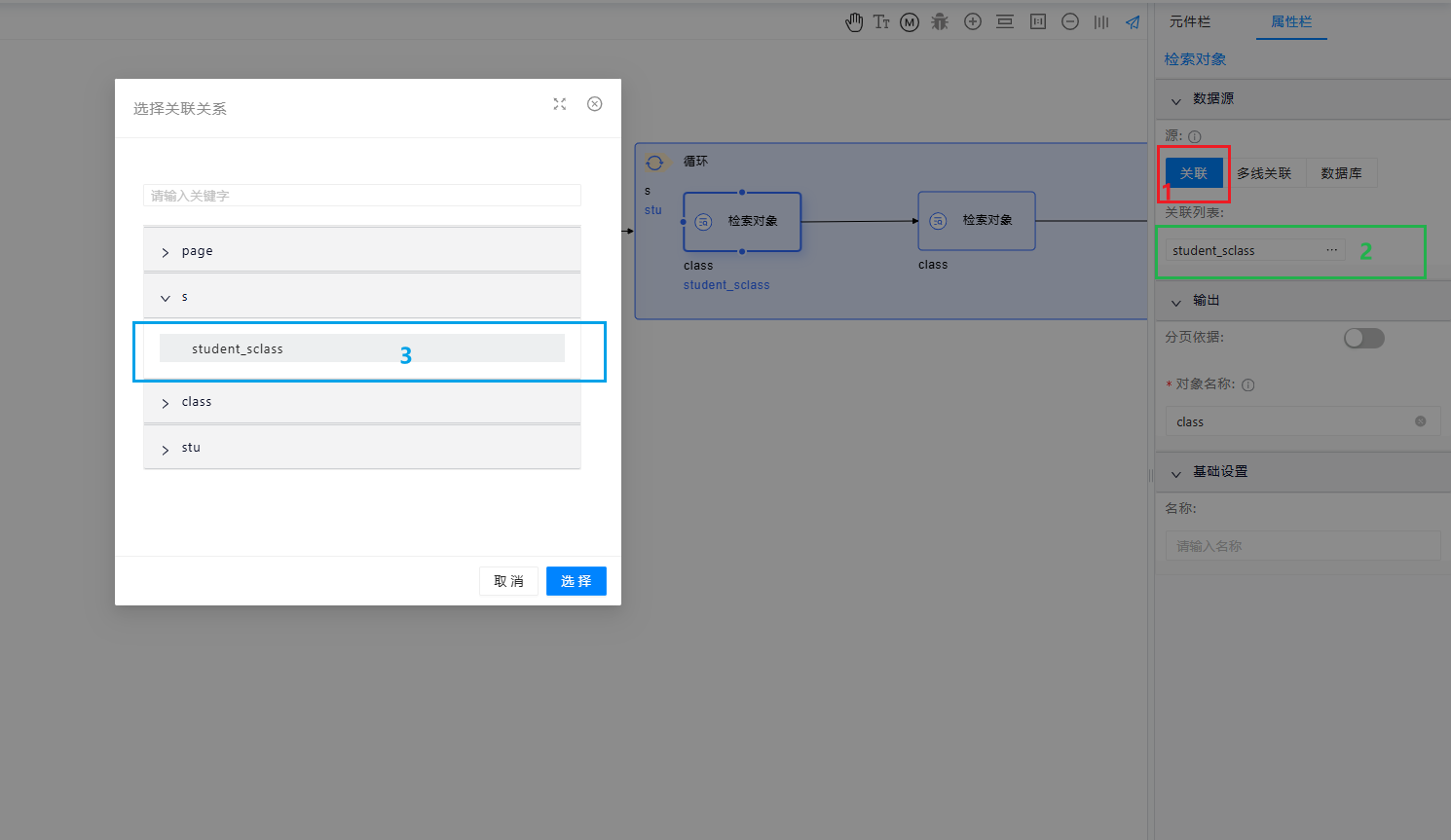

  1. 配置第一个检索对象，用于检索班级，
  2. 检索的【源】选择【关联】类型，
  3. 选择学生班级关联关系作为关联列表，即查询学生班级关联关系数据。

  1. 将查询结果对象命名为 class，此时这个 class 代表学生_班级数据

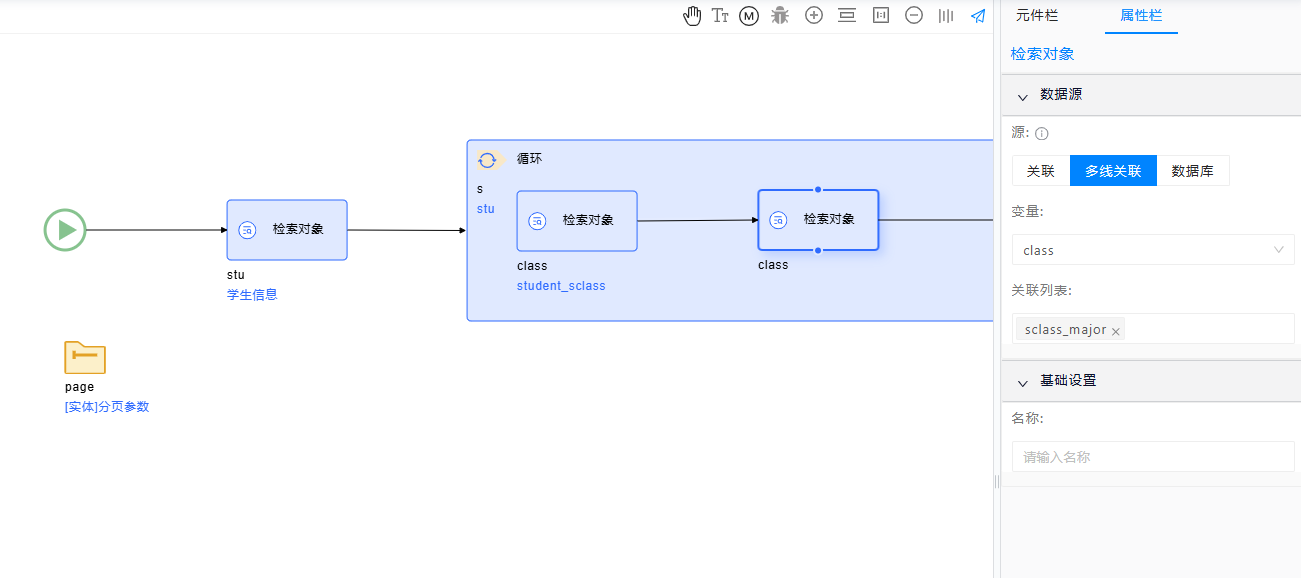

  1. 配置第二个检索对象，用于检索班级关联的专业，
  2. 检索的【源】选择【多线关联】类型，
  3. 选择上一步查询到的 class 作为本步骤的主数据变量，
  4. 选择班级专业关联关系作为关联列表，即查询班级专业关联关系数据。

Tips：使用【多线关联】类型，会根据关联关系查询出对应的数据，并赋值到这个对象当中去；使用【关联】类型，仅查询并不赋值。因此这一步查询到班级专业关联数据后，会将其赋值到 class 即学生班级关联数据中，此时 class 包含了学生班级、班级专业这两层关联数据了。

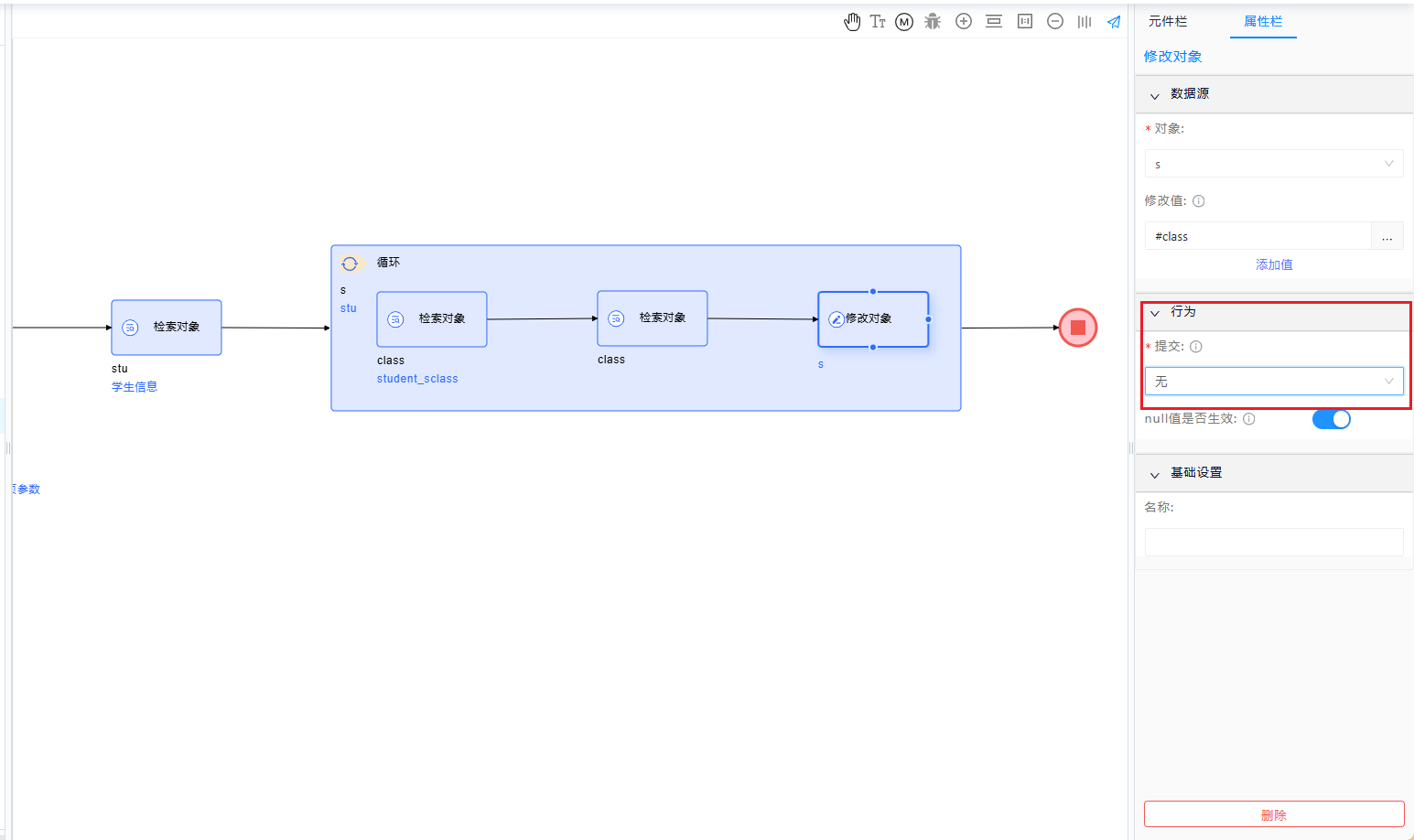

  1. 在两个检索对象后面拖入一个修改对象，选择要修改的对象为 s，也就是学生实体，配置修改值如下图所示，将这个实体的【studentsclass】关联关系更新为上一步的 class，那么【student_sclass】关联关系就包含了学生班级、班级_专业这两层关联数据了。

Tips：注意提交行为要选择无，因为我们只需要查询数据，并不改变数据库里的数据

  1. 配置结束节点
  2. 返回值选择【有值】模式，因为我们要将查询的结果返回。
  3. 数据类型选择【实体集合】，因为我们查询的是所有学生数据，是一个集合。
  4. 实体依旧选择学生实体。
  5. 返回的值配置为#stu。

至此，这条逻辑配置完毕

学生列表页面修改​

在上一节配置好了查询学生列表的逻辑，然后需要在学生列表页做一些修改，使用这条逻辑返回的数据作为列表展示。

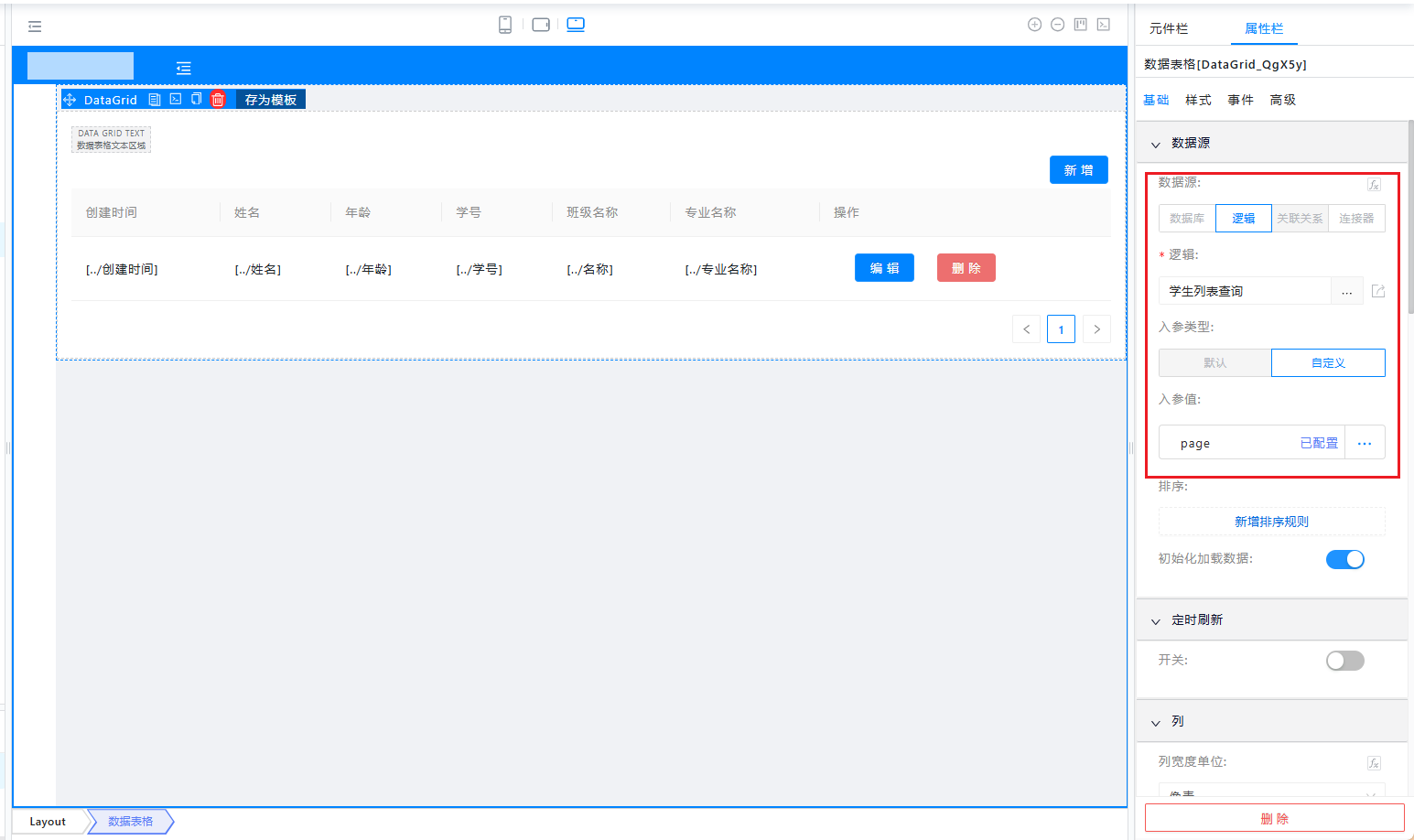

  1. 数据源模式选择【逻辑】

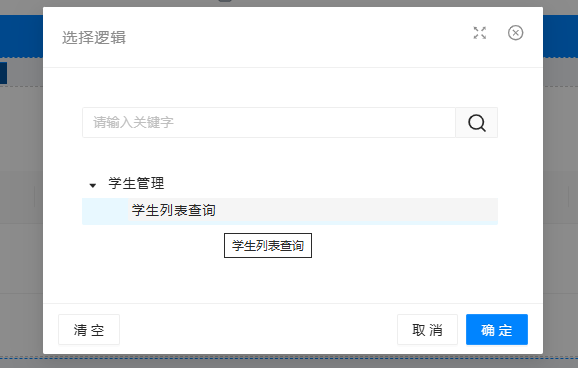

  1. 选中上一节配置的逻辑

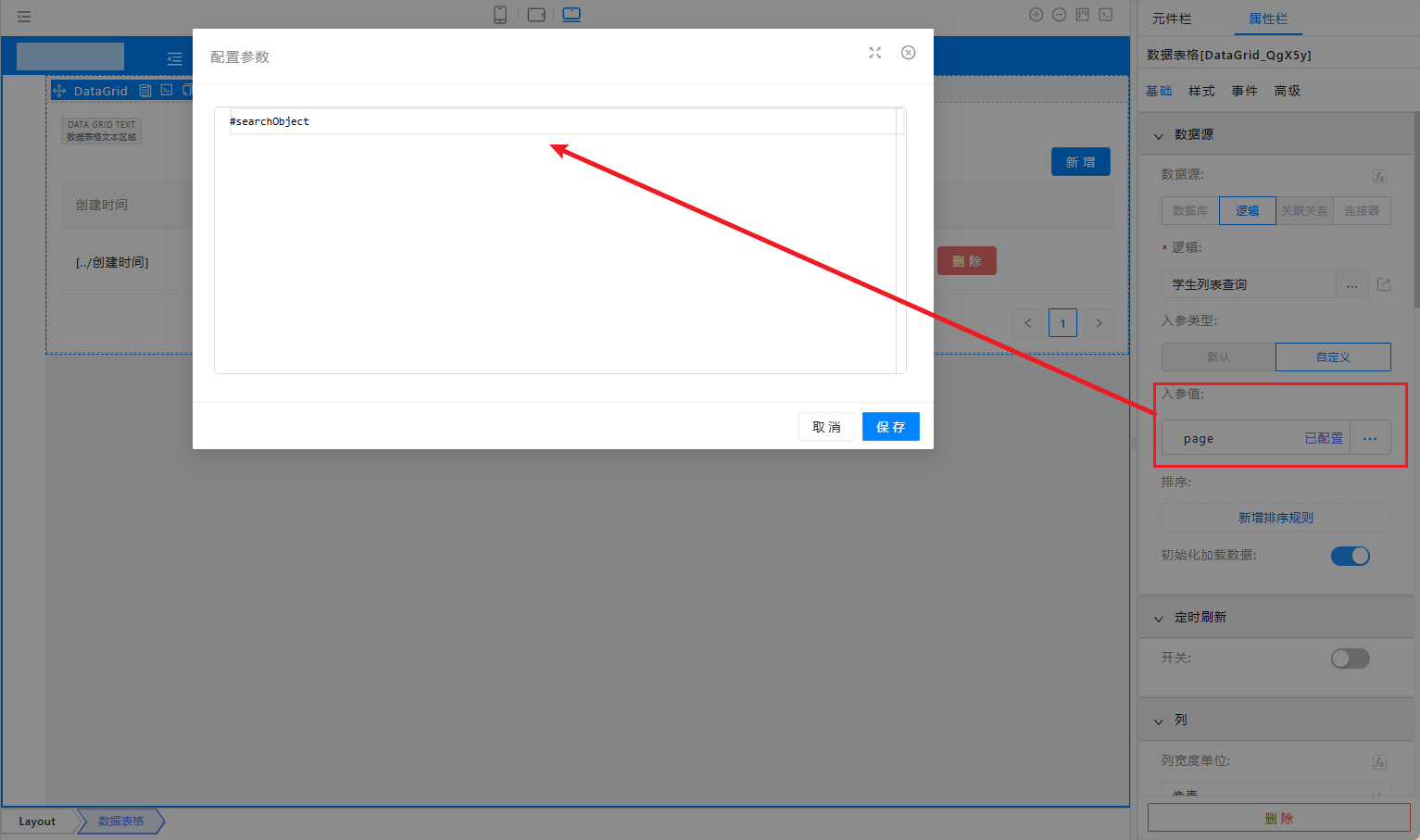

  1. 配置逻辑的入参值，逻辑中有一个参数 page，需要给出参数的值，配置为#searchObject

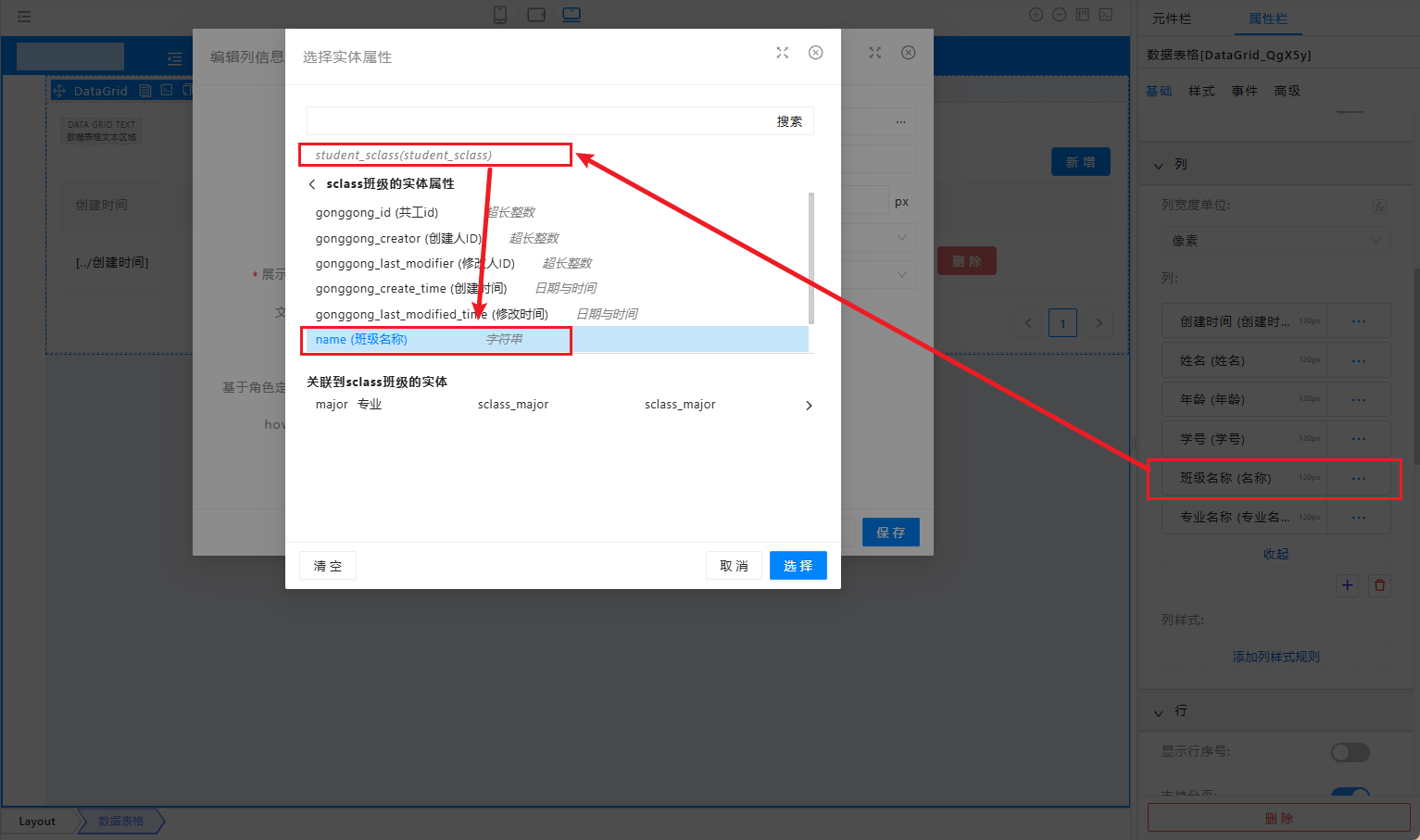

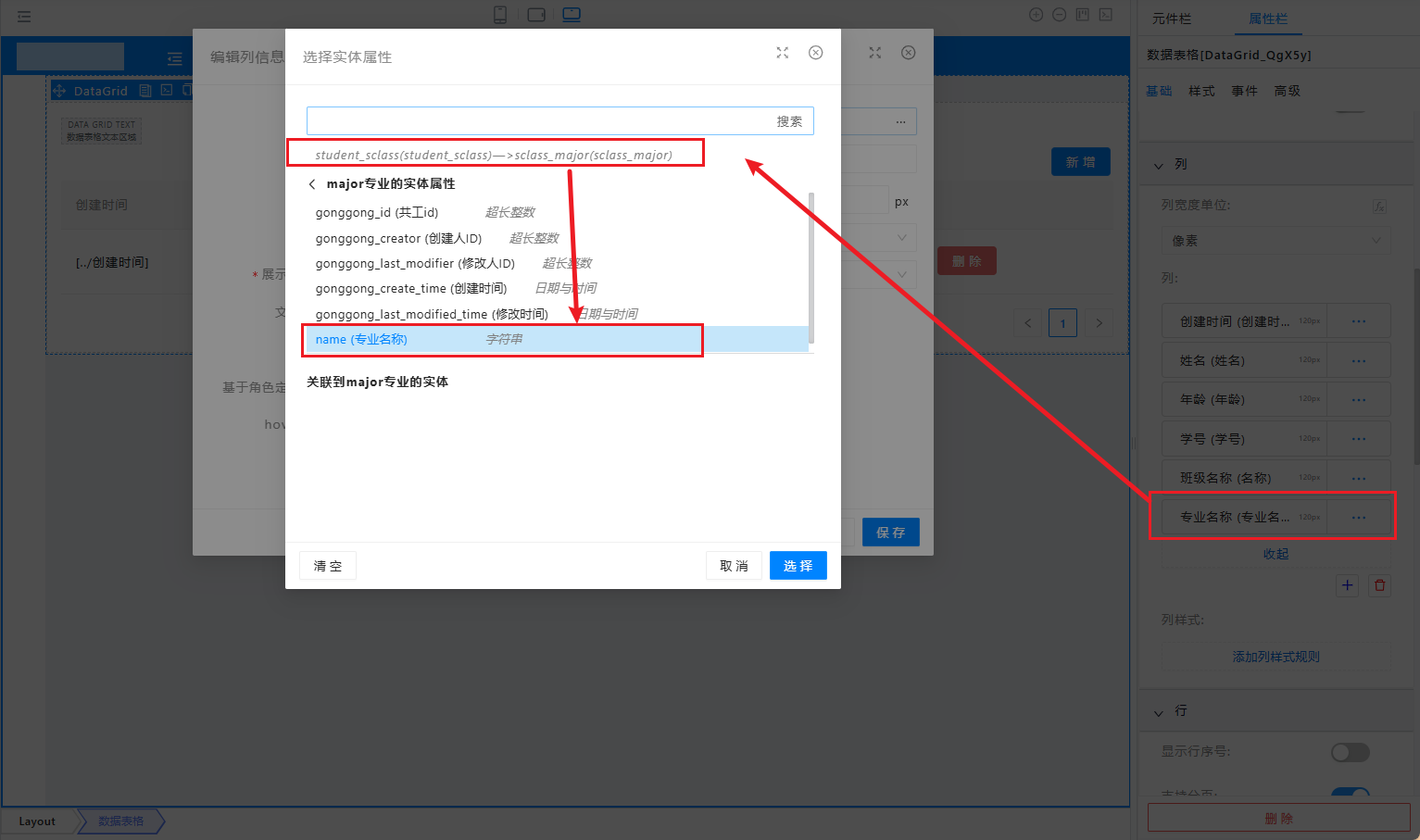

  1. 添加班级、专业列，参考 1.4.2 小节，将通过关联关系选择班级和专业作为学生列表的列即可。

预览查看页面​

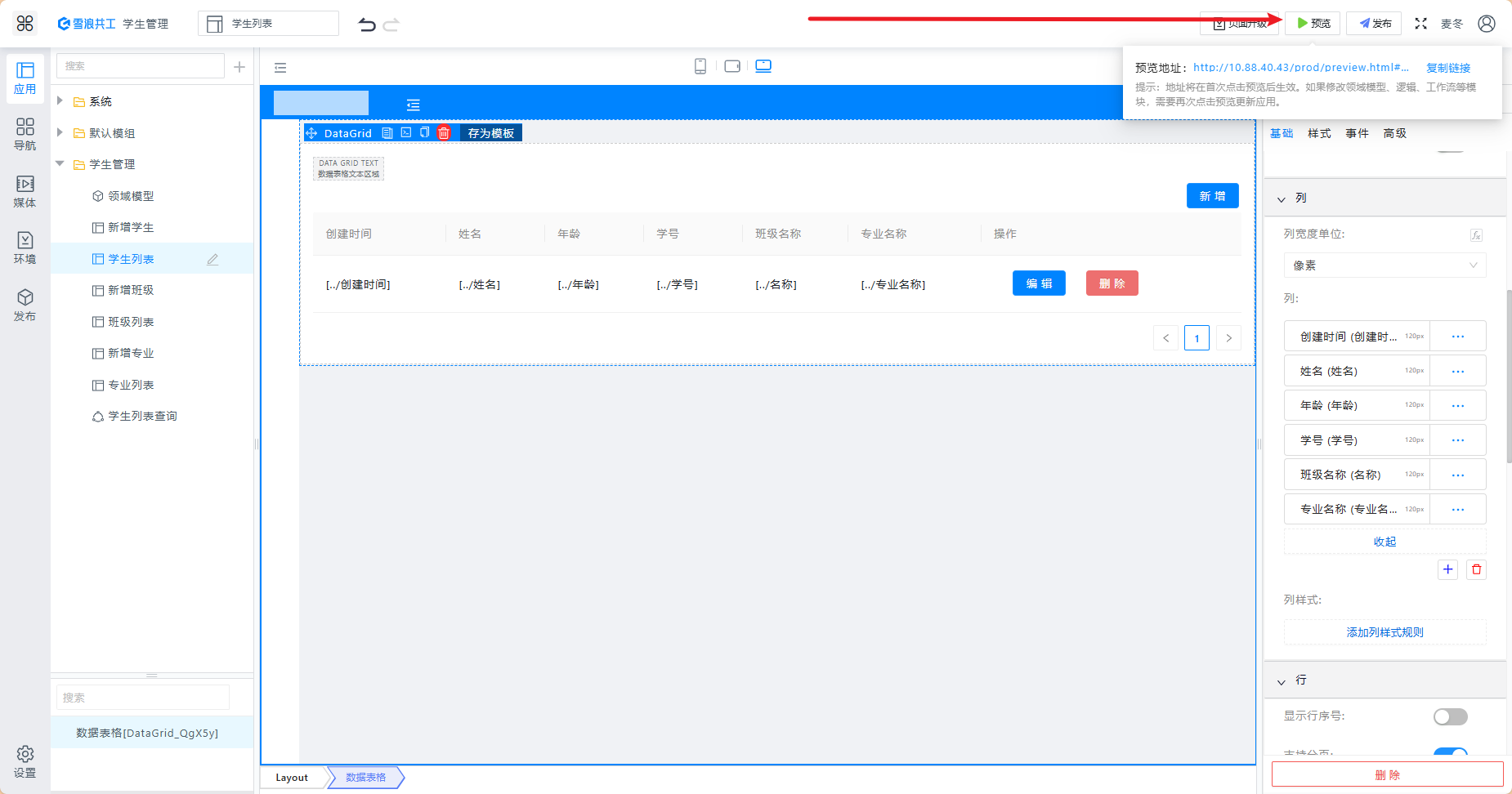

  1. 点击预览按钮

  1. 新增专业

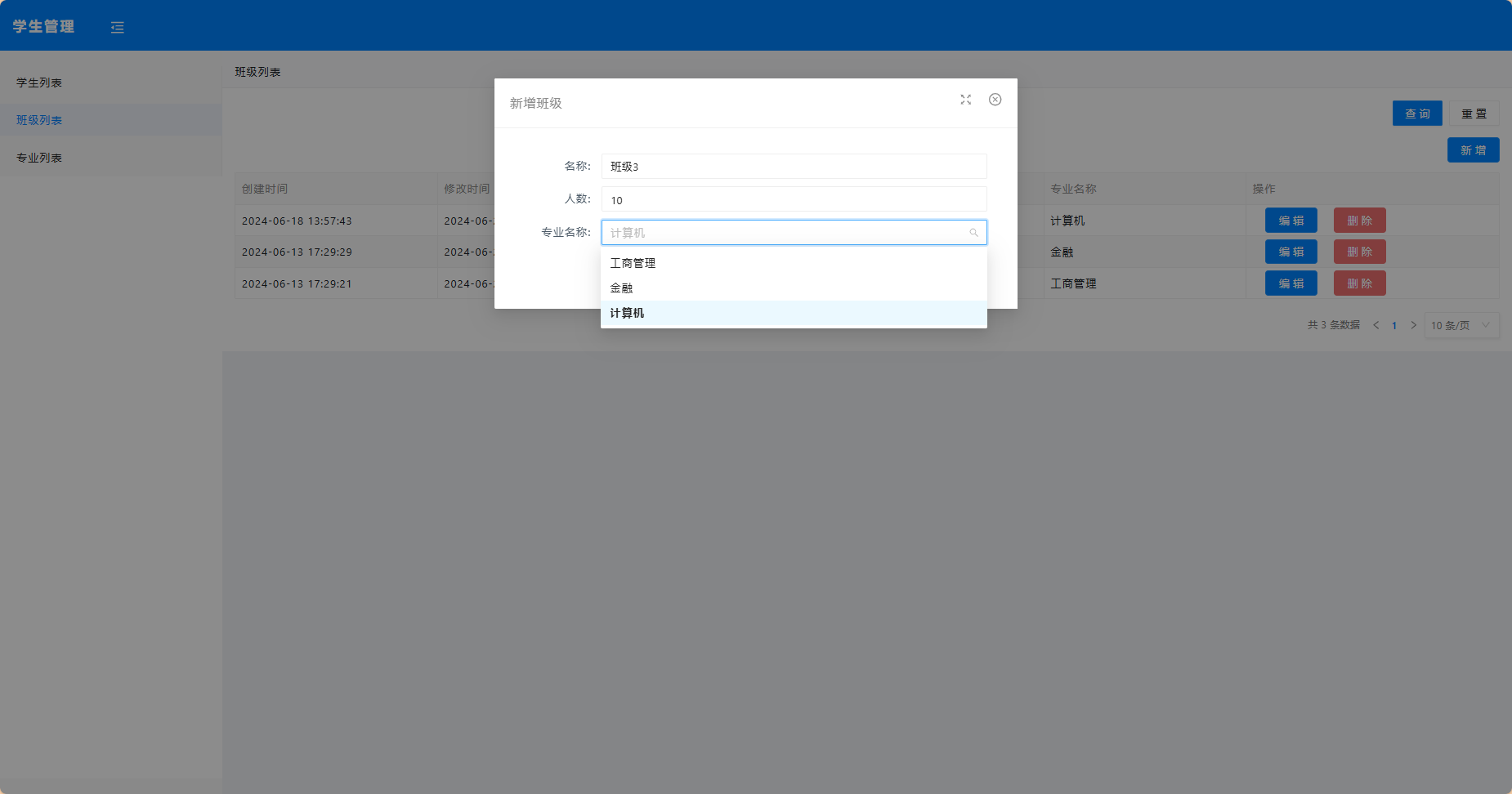

  1. 新增班级，注意这里可以选择班级对应的专业

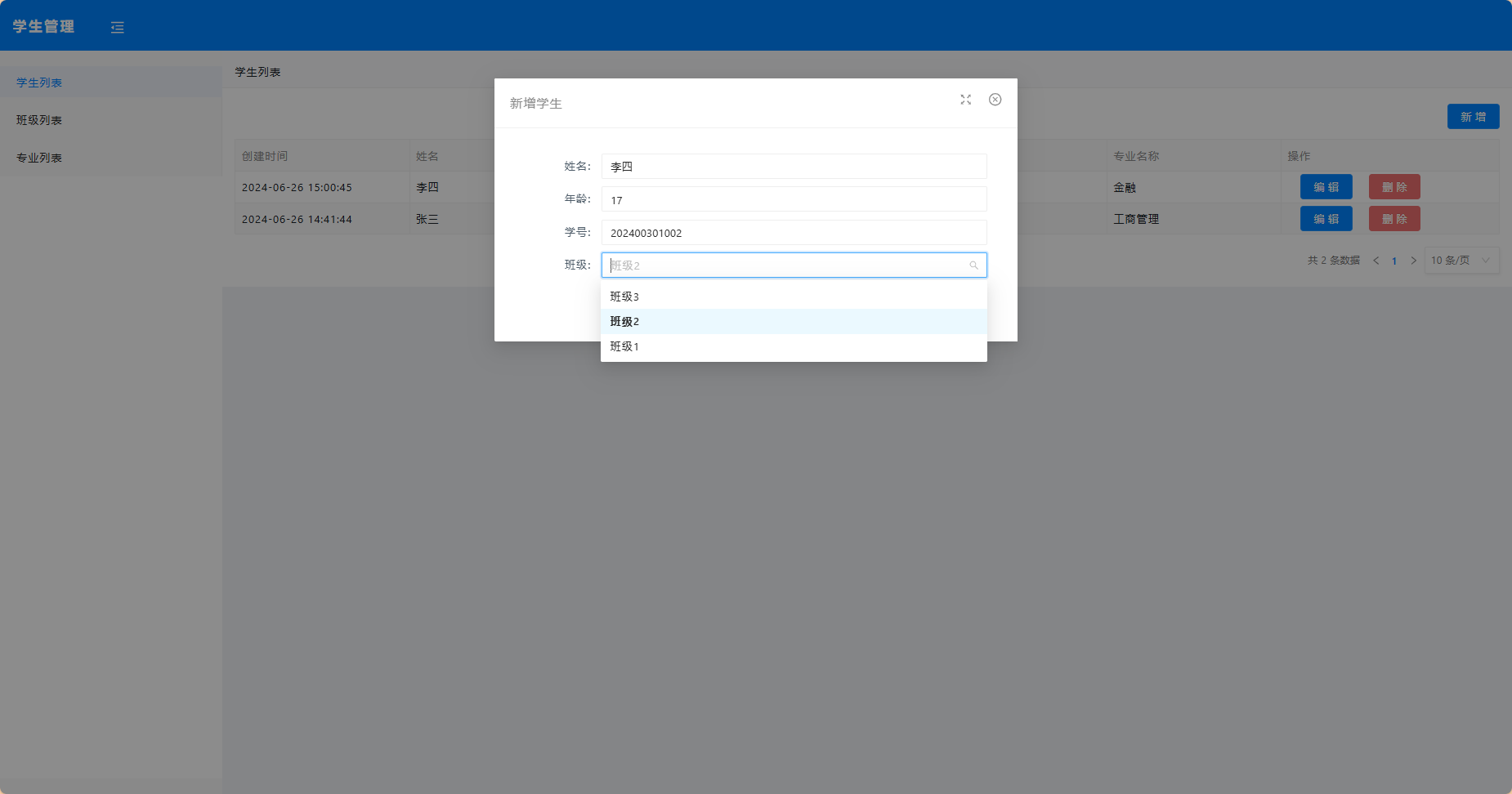

  1. 新增学生，选择学生的班级，然后应用会根据逻辑查询到班级所关联的专业

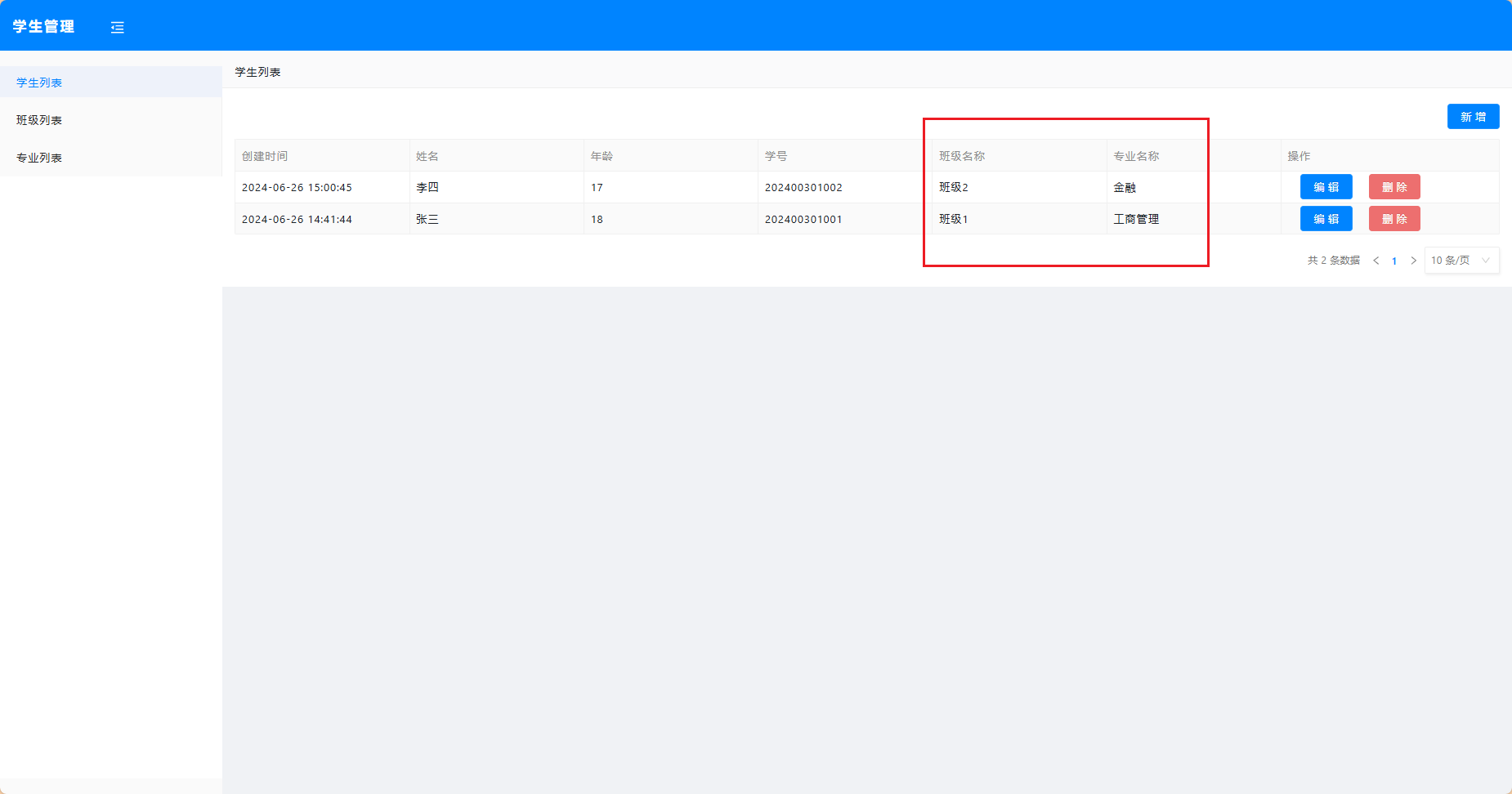

  1. 查看学生列表，通过逻辑查询到的学生的班级和专业显示在列表中了，如下图
